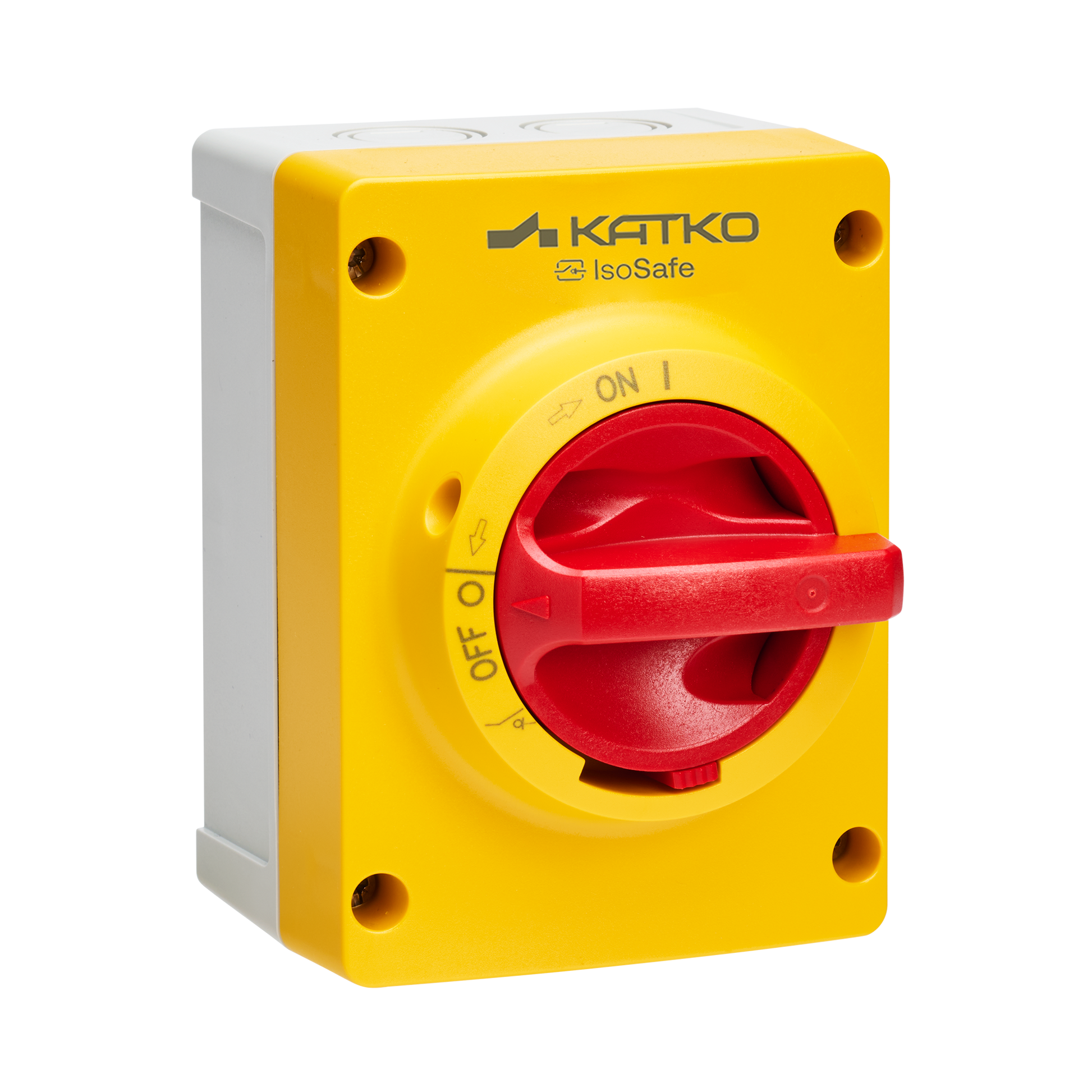

Turvakytkin 3x10A IP66

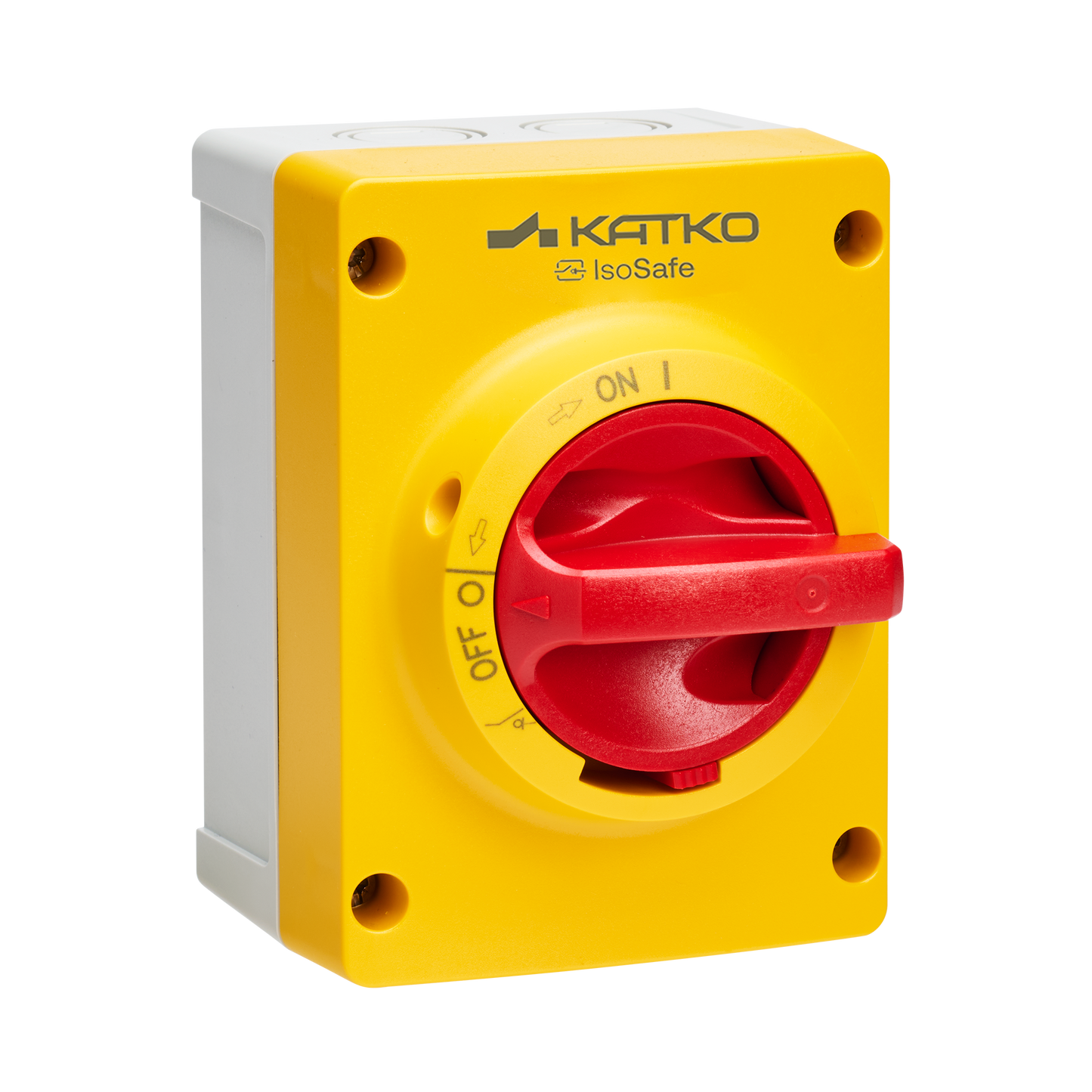

KEM 310 YR M2

Turvakytkin 3x10A IP66

Katkon IsoSafe-sarjan polykarbonaattikotelotut turvakytkimet on suunniteltu todellisiin käyttökohteisiin, joissa turvallisuus ja luotettavuus ovat keskiössä aina vaativista teollisuusympäristöistä tavanomaisiin rakennuksiin. Kestävä polykarbonaattikotelo tarjoaa korkean suojaustason ja erinomaiset eristysominaisuudet sekä kestää UV-säteilyä ja useita kemikaaleja, varmistaen luotettavan toiminnan sekä sisä- että ulkokäytössä.

Edistyneet turvallisuusominaisuudet, kuten itsesammuvat materiaalit, oven lukituksen ohitusmekanismi ja lukittava väännin, tukevat turvallista käyttöä ja huoltoa. Suomessa suunnitellut ja valmistetut IsoSafe-kytkimet heijastavat vuosikymmenten käyttäjälähtöistä suunnittelua ja pitkäjänteistä ajattelua. Kansainväliset standardit täyttävä IsoSafe-tuotesarja on luotettu valinta kohteisiin, joissa toimintahäiriöihin ei ole varaa, ja se tukee turvallisten, kestävien ja tulevaisuuden tarpeet huomioivien sähkönjakeluratkaisujen toteuttamista kriittisiin järjestelmiin.

GTIN-koodi
6419410270592
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
10
Kotelotyyppi
Polykarbonaatti
Kotelo
M2 (96 x 130 x 74 mm)
Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Syvyys
106 mm
EMC
false
Kotelo
M2 (96 x 130 x 74 mm)
Kotelotyyppi
Polykarbonaatti
ETIM-luokka
EC000216
GTIN-koodi
6419410270592
Korkeus
130.4 mm
IP-luokka
IP66
Pitkä tuotenimi
3-pole, Yellow-red handle, Polycarbonate enclosure; W96.4 x H130.4 x D106
Liittimien maksimi kiristysmomentti (Nm)
1,8
Mekaaninen kestävyys (toimintajaksoa)
50000
Nettopaino
0.3626 kg
Nimellisarvot kun kaapelikoko (mm²)
2.5
Napojen lukumäärä
3
Tuotetyyppi
KEM 310 YR M2
Mitoituskatkaisukyky AC-23A 415 V (A)
80
Mitoituskatkaisukyky AC-23A 500 V (A)
80
Mitoituskatkaisukyky AC-23A 690 V (A)
80
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
25
Huippuarvo (kA)
3.8
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
50
Nimellissyöksykestojännite, Uimp (kV)
8
Nimelliseristysjännite, Ui (V)
800
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
20
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
20
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
20
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
10
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
10
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
10
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
10
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
10
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
10
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
5.5
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
5.5
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
7.5
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
1
Terminen nimelliskestovirta 1 s, Icw 690 V (kA)
0.7
Koteloidun laitteen terminen rajavirta, Ithe (A)
20
Avoimen tilan terminen rajavirta, Ith (A)
20
Lyhyt tuotekuvaus
Turvakytkin 3x10A IP66
Kytkintyyppi
Load Break Switch
Tekninen nimi
3x10A 400V 5.5kW
Liitoskaapeleiden / pulttikoko Cu (mm²)
1,5..16
Tilavuus
1.3325 l
Leveys
96.4 mm

Mittakuva

Logistiikkatiedot

Pakkauskoko 1
1
Pakkauskoko 1 syvyys
77 mm
Pakkauskoko 1 GTIN-koodi
6419410349304
Pakkauskoko 1 korkeus
160 mm
Pakkauskoko 1 tilavuus
1.4784 l
Pakkauskoko 1 paino
0.7856 kg
Pakkauskoko 1 leveys
120 mm
Myyntiyksikkö
1
