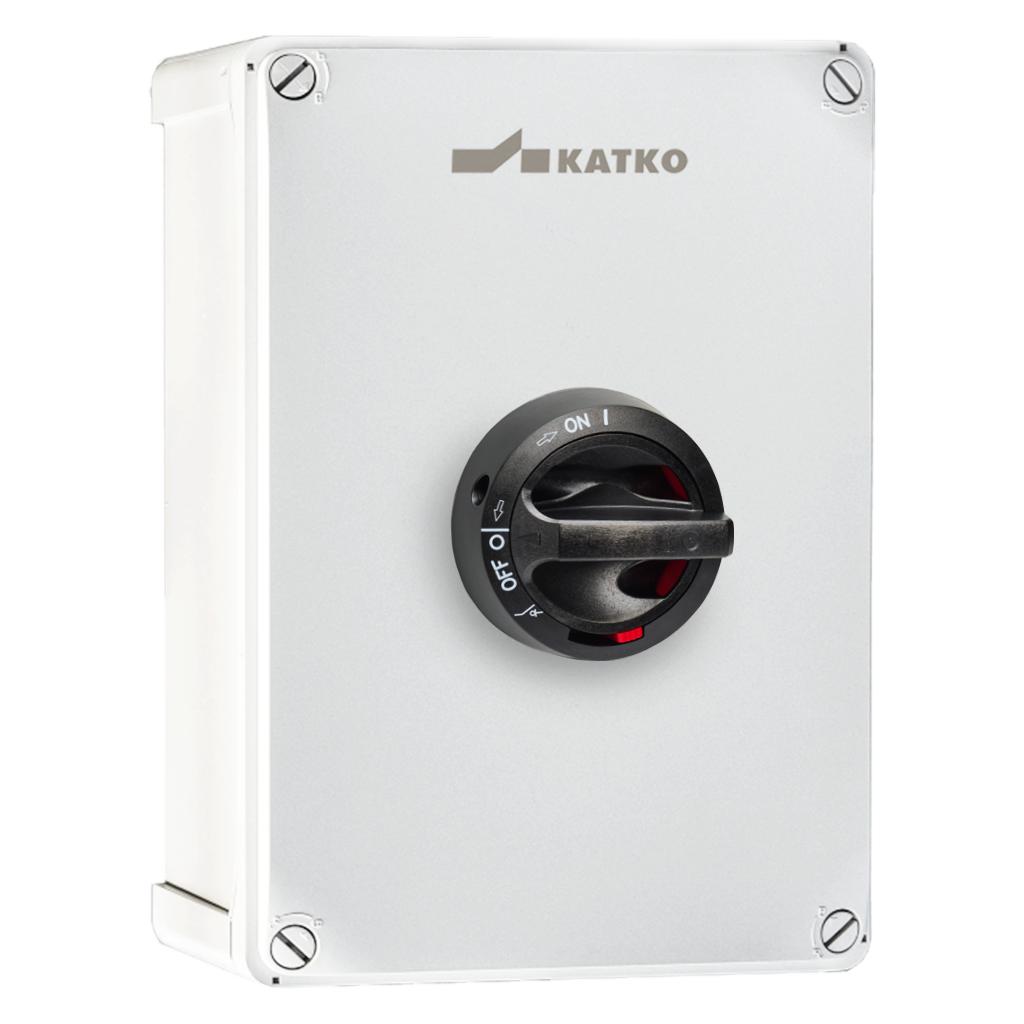

KEM 3100 M4EMC 2XM40MEMC

Turvakytkin EMC 3x100A IP66

KEM 3100 M4EMC 2XM40MEMC

Katko IsoSafe-sarjan EMC-suojatut turvakytkimet (10–1600A) on suunniteltu varmistamaan luotettava erotus samalla, kun sähkömagneettinen yhteensopivuus säilyy herkissä asennuksissa. Ne täyttävät ympäristöjen vaatimukset, joissa sähköisten häiriöiden hallinta on erityisen tärkeää.

Tehokkaan EMC-suojauksen ja kestävän rakenteen yhdistelmä tukee järjestelmien vakaata toimintaa teollisuus-, rakennus- ja infrastruktuurisovelluksissa, joissa EMC-vaatimusten täyttyminen on kriittistä.

GTIN-koodi
6419410315484
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
100
Kotelotyyppi
Polykarbonaatti
Kotelo
M4 (190 x 270 x 100 mm)

Haluatko lisätietoja tästä tuotteesta?

Asiantuntijamme on apunasi.

 Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Kaapeliläpiviennit
2 x M40 (19,0-28,0 mm), metal EMC
Syvyys
100 mm
EMC
true
Kotelo
M4 (190 x 270 x 100 mm)
Kotelotyyppi
Polykarbonaatti
ETIM-luokka
EC000216
GTIN-koodi
6419410315484
Korkeus
270 mm
IP-luokka
IP66
Pitkä tuotenimi
3-pole, Polycarbonate enclosure; W190 x H270 x D100,EMC shielded, Cable entries: 2 x M40 (19,0-28,0 mm), metal EMC
Liittimien maksimi kiristysmomentti (Nm)
6
Mekaaninen kestävyys (toimintajaksoa)
16000
Nettopaino
2.0934 kg
Nimellisarvot kun kaapelikoko (mm²)
70
Napojen lukumäärä
3
Tuotetyyppi
KEM 3100 M4EMC 2XM40MEMC
Mitoituskatkaisukyky AC-23A 415 V (A)
640
Mitoituskatkaisukyky AC-23A 500 V (A)
504
Mitoituskatkaisukyky AC-23A 690 V (A)
504
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
160
Huippuarvo (kA)
15
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
65
Nimellissyöksykestojännite, Uimp (kV)
8
Nimelliseristysjännite, Ui (V)
800
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
125
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
125
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
125
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
100
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
100
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
100
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
100
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
63
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
63
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
55
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
37
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
55
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
8
Terminen nimelliskestovirta 1 s, Icw 690 V (kA)
5
Koteloidun laitteen terminen rajavirta, Ithe (A)
125
Avoimen tilan terminen rajavirta, Ith (A)
125
Lyhyt tuotekuvaus
Turvakytkin EMC 3x100A IP66
Kytkintyyppi
Load Break Switch
Tekninen nimi
3x100A 400V 55kW
Liitoskaapeleiden / pulttikoko Cu (mm²)
6..70
Tilavuus
5.13 l
Leveys
190 mm

Mittakuva

Logistiikkatiedot

Pakkauskoko 1
1
Pakkauskoko 1 syvyys
106 mm
Pakkauskoko 1 GTIN-koodi
6419410315484
Pakkauskoko 1 korkeus
130.4 mm
Pakkauskoko 1 tilavuus
1.3325 l
Pakkauskoko 1 paino
2.0934 kg
Pakkauskoko 1 leveys
96.4 mm
Myyntiyksikkö
1
