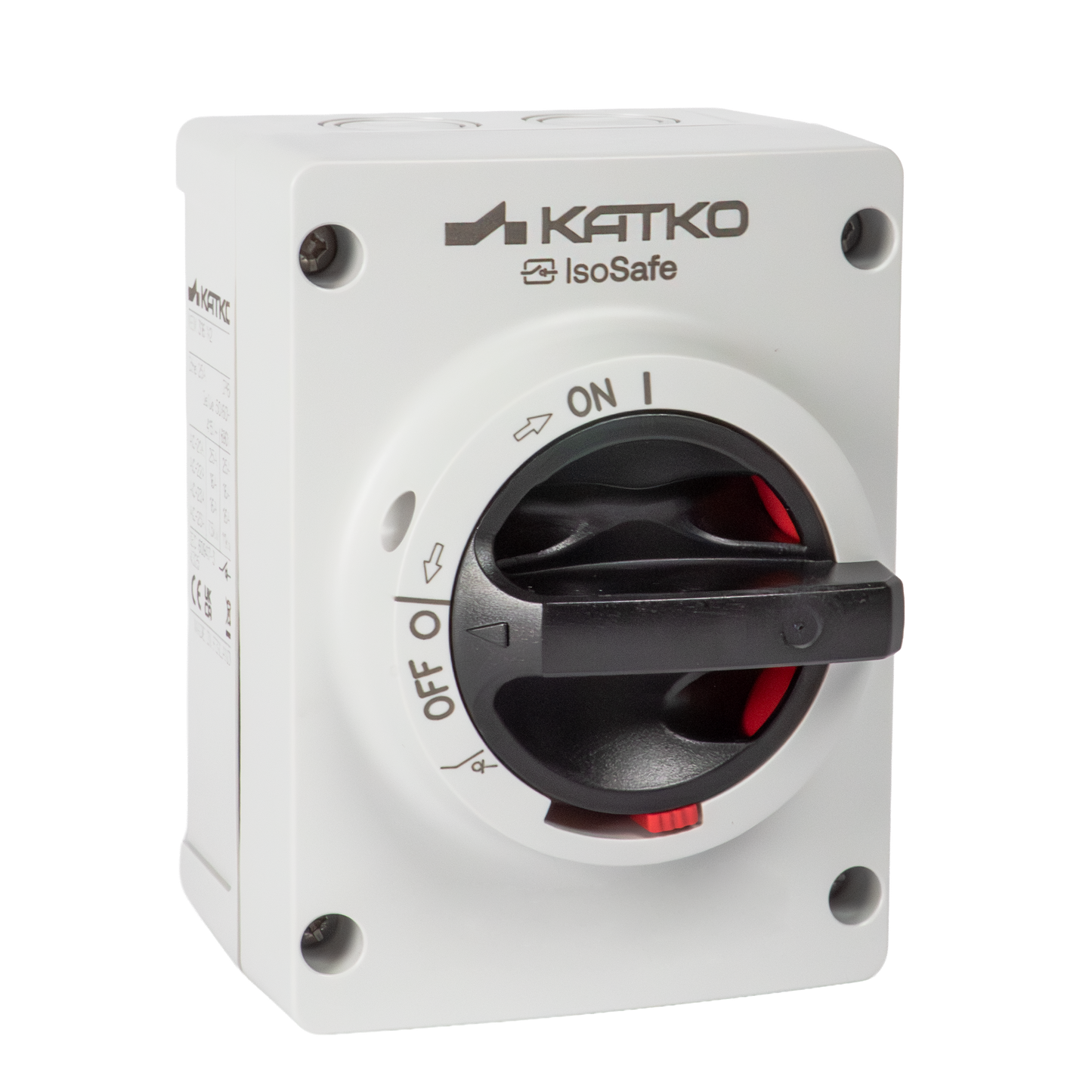

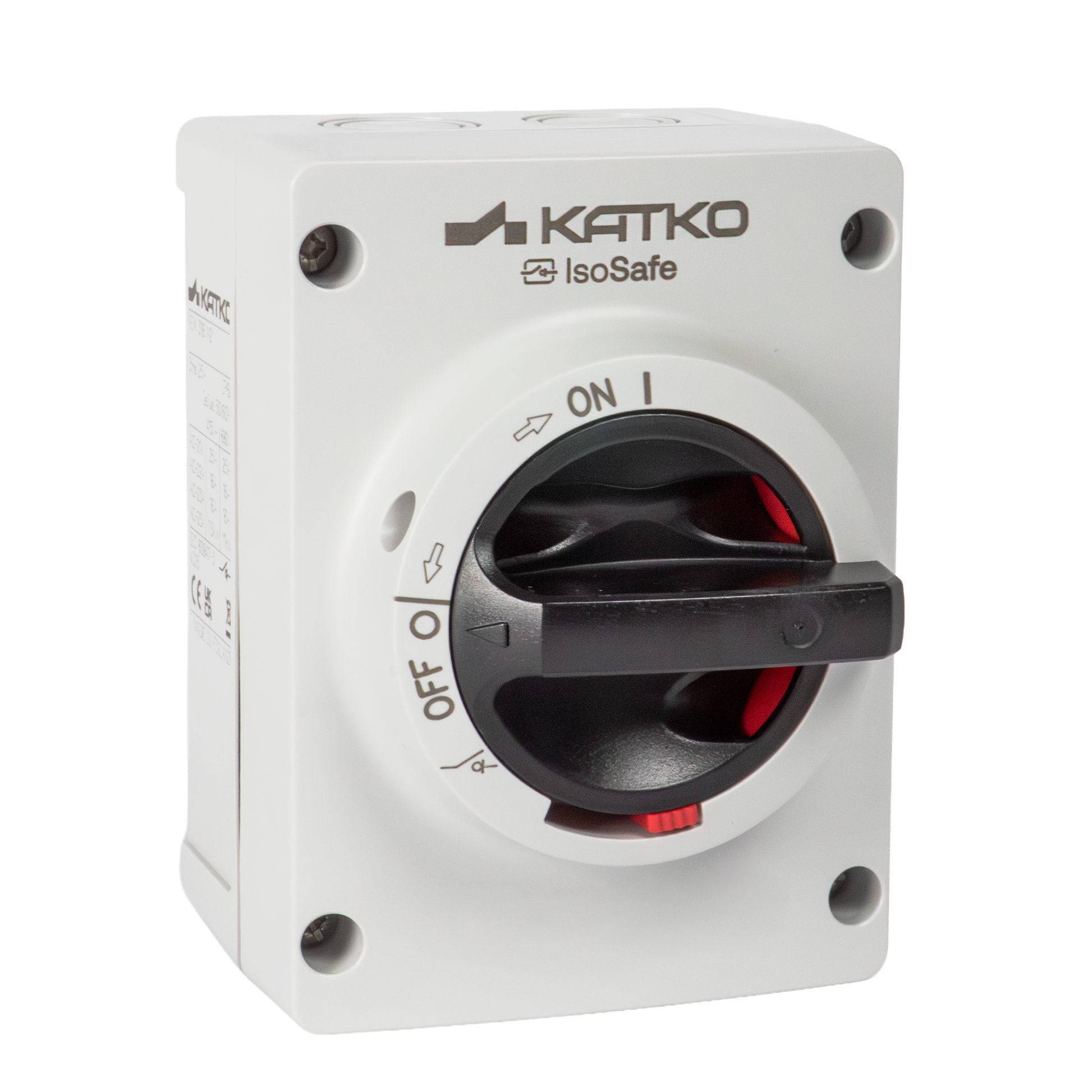

Turvakytkin 3x16A

- KEM 316UL M2

Turvakytkin 3x16A

Katkon UL/cUL-hyväksytyt polykarbonaattikotelotut turvakytkimet on suunniteltu vaativiin teollisiin ja kaupallisiin käyttökohteisiin, joissa turvallisuus, vaatimustenmukaisuus ja luotettava toimintavarmuus ovat keskeisiä. Type 4X -luokan polykarbonaattikotelo tarjoaa erinomaisen korroosionkestävyyden, sähköisen eristyksen ja UV-säteilyn kestävyyden, varmistaen luotettavan toiminnan sekä sisä- että ulkokäytössä.

Kytkimet soveltuvat suorakäynnistyksiseen moottorikäyttöön aina 75 hevosvoimaan asti 600 voltin jännitteellä sekä monipuolisiin moottori- ja kuormanerotussovelluksiin. UL- ja CSA-vaatimusten mukaisesti sertifioidut ja UL 60947-4-1A -standardin täyttävät kytkimet vastaavat Pohjois-Amerikan markkinoiden suorituskyky- ja sääntelyvaatimuksiin.

Katkon käyttökohdelähtöiseen suunnitteluun pohjautuvat turvakytkimet tarjoavat pitkäikäistä luotettavuutta ja turvallista sähkönjakelua kohteisiin, joissa kestävyys ja standardit täyttävät ratkaisut ovat kriittisiä.

Sähkönumero FI
3610326
GTIN-koodi
6419410351703
Ampeerit 600V
16
Kotelotyyppi
Polykarbonaatti
Kotelo
M2 (96 x 130 x 74 mm)
Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Ampeerit 600V
16.0
Syvyys
106 mm
EMC
false
Kotelo
M2 (96 x 130 x 74 mm)
Kotelotyyppi
Polykarbonaatti
ETIM-luokka
EC000216
Sähkönumero FI
3610326
GTIN-koodi
6419410351703
Korkeus
130.4 mm
HP 208V
3.0
HP 415V
3.0
HP 480V
10.0
HP 600V
7.5
IP-luokka
IP66
Pitkä tuotenimi
UL-listed, 3-pole, Polycarbonate enclosure; W96.4 x H130.4 x D106
Liittimien maksimi kiristysmomentti (Nm)
1.8
Mekaaninen kestävyys (toimintajaksoa)
50000
Nettopaino
0.4073 kg
Nimellisarvot kun kaapelikoko (mm²)
4
Napojen lukumäärä
3
Tuotetyyppi
- KEM 316UL M2
Mitoituskatkaisukyky AC-23A 415 V (A)
128
Mitoituskatkaisukyky AC-23A 500 V (A)
128
Mitoituskatkaisukyky AC-23A 690 V (A)
128
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
40
Huippuarvo (kA)
6.1
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
50
Nimellissyöksykestojännite, Uimp (kV)
8
Nimelliseristysjännite, Ui (V)
800
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
25
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
25
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
25
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
16
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
16
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
16
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
16
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
16
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
16
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
7.5
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
7.5
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
11
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
2.5
Terminen nimelliskestovirta 1 s, Icw 690 V (kA)
1.7
Koteloidun laitteen terminen rajavirta, Ithe (A)
25
Avoimen tilan terminen rajavirta, Ith (A)
25
Lyhyt tuotekuvaus
Turvakytkin 3x16A
Kytkintyyppi
Load Break Switch
Tekninen nimi
3x16A 400V 7.5kW
Liitoskaapeleiden / pulttikoko Cu (mm²)
1,5..16
UL
UL 60947-4-1A
Tilavuus
1.3325 l
Leveys
96.4 mm
Kaapelikoko Cu
14-8AWG

Mittakuva

Logistiikkatiedot

Pakkauskoko 1 syvyys
55.6 mm
Pakkauskoko 1 GTIN-koodi
6419410328347
Pakkauskoko 1 korkeus
128 mm
Pakkauskoko 1 tilavuus
0.5907 l
Pakkauskoko 1 leveys
83 mm
