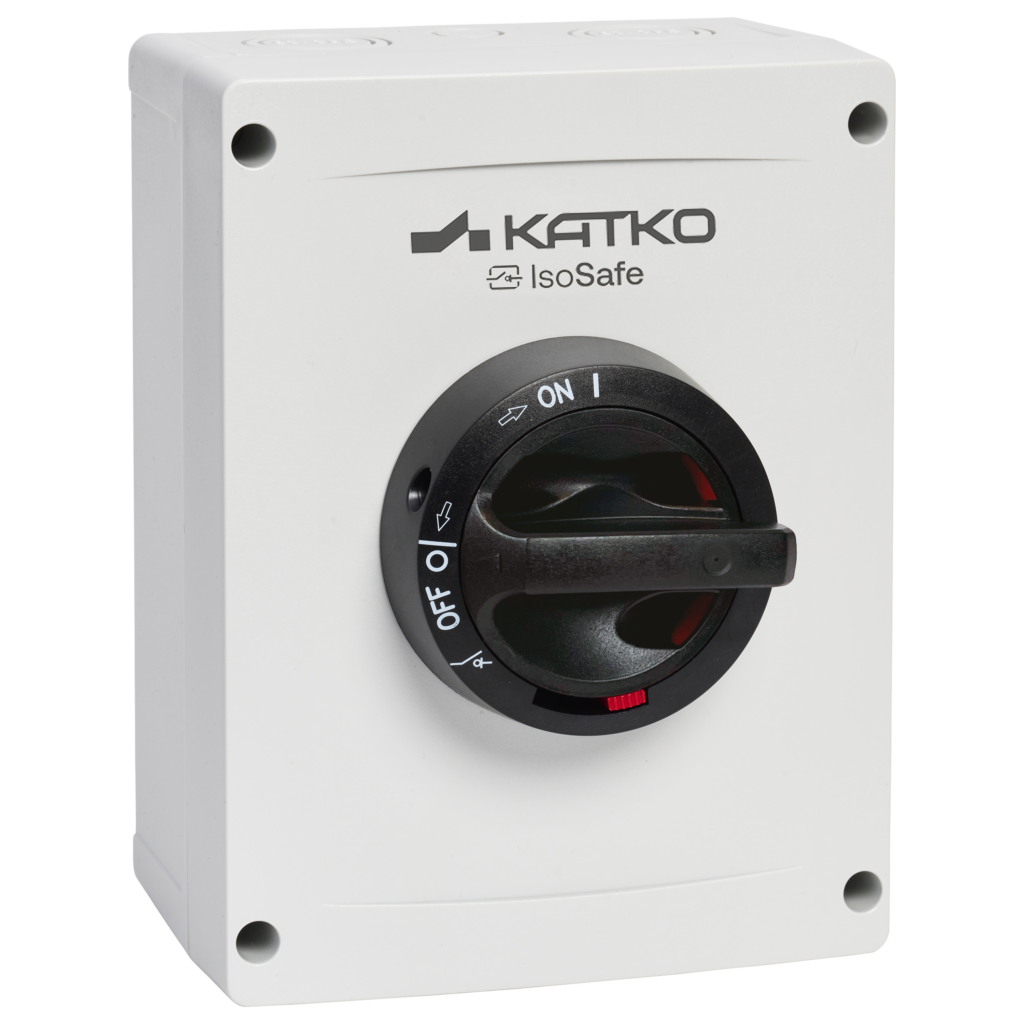

KEM 480 M3ABS

Turvakytkin 4x63A IP65

KEM 480 M3ABS

Katkon IsoSafe-sarjan ABS-koteloidut turvakytkimet on suunniteltu sisäkäyttöön kohteisiin, joissa turvallinen ja luotettava erotus sekä helppo asennettavuus ovat keskeisiä vaatimuksia. Tuotesarja soveltuu laajasti erilaisiin kaupallisiin ja teollisiin ympäristöihin ja tarjoaa varmaa suorituskykyä jokapäiväisessä käytössä.

Korkealaatuinen ABS-kotelo tarjoaa erinomaiset eristysominaisuudet ja hyvän kemikaalinkestävyyden, varmistaen luotettavan toiminnan vaativissakin sisäolosuhteissa. Kierrätetystä ABS-muovista valmistettu kotelo tukee ympäristöystävällisempää valintaa ilman kompromisseja suorituskyvyssä. Edistyneet turvaominaisuudet, kuten kannen turvalukitus ohitusmekanismilla ja lukittava väännin, tukevat turvallista käyttöä ja huoltoa.

Suomessa suunnitellut ja valmistetut IsoSafe ABS -erotinkytkimet edustavat Katkon käyttäjälähtöistä suunnittelua ja täyttävät kansainväliset standardit, tarjoten luotettavan ratkaisun kohteisiin, joissa turvallisuus ja laatu ovat keskiössä.

Tuotenumero
48137
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
63
Kotelotyyppi
ABS-muovi
Kotelo
M3 (144 x 190 x 96 mm)
Download Product Datasheet

Haluatko lisätietoja tästä tuotteesta?

Asiantuntijamme on apunasi.

 Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

delivery_time
10
Syvyys
96 mm
EMC
false
Kotelo
M3 (144 x 190 x 96 mm)
Kotelotyyppi
ABS-muovi
ETIM-luokka
EC000216
GTIN-koodi
6419410481370
Korkeus
190 mm
IP-luokka
IP65
Liittimien maksimi kiristysmomentti (Nm)
2.5
Mekaaninen kestävyys (toimintajaksoa)
50000
Nettopaino
1.029 kg
Nimellisarvot kun kaapelikoko (mm²)
35
Napojen lukumäärä
4
Tuotetyyppi
KEM 480 M3ABS
Mitoituskatkaisukyky AC-23A 415 V (A)
504
Mitoituskatkaisukyky AC-23A 500 V (A)
320
Mitoituskatkaisukyky AC-23A 690 V (A)
320
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
80
Huippuarvo (kA)
8.2
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
50
Nimellissyöksykestojännite, Uimp (kV)
8
Nimelliseristysjännite, Ui (V)
800
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
100
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
100
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
100
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
80
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
80
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
80
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
63
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
40
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
40
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
30
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
30
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
37
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
3.1
Terminen nimelliskestovirta 1 s, Icw 690 V (kA)
2
Koteloidun laitteen terminen rajavirta, Ithe (A)
100
Avoimen tilan terminen rajavirta, Ith (A)
100
Lyhyt tuotekuvaus
Turvakytkin 4x63A IP65
Kytkintyyppi
Load Break Switch
Tekninen nimi
4x63A 400V 30kW
Liitoskaapeleiden / pulttikoko Cu (mm²)
2.5..35
Tilavuus
2.6266 l
Leveys
144 mm

Mittakuva

Logistiikkatiedot

Pakkauskoko 1 (kpl)
1
Pakkauskoko 1 syvyys
79.5 mm
Pakkauskoko 1 GTIN-koodi
6419410481370
Pakkauskoko 1 korkeus
157 mm
Pakkauskoko 1 tilavuus
1.2794 l
Pakkauskoko 1 paino
1.029 kg
Pakkauskoko 1 leveys
102.5 mm
Myyntiyksikkö
1
