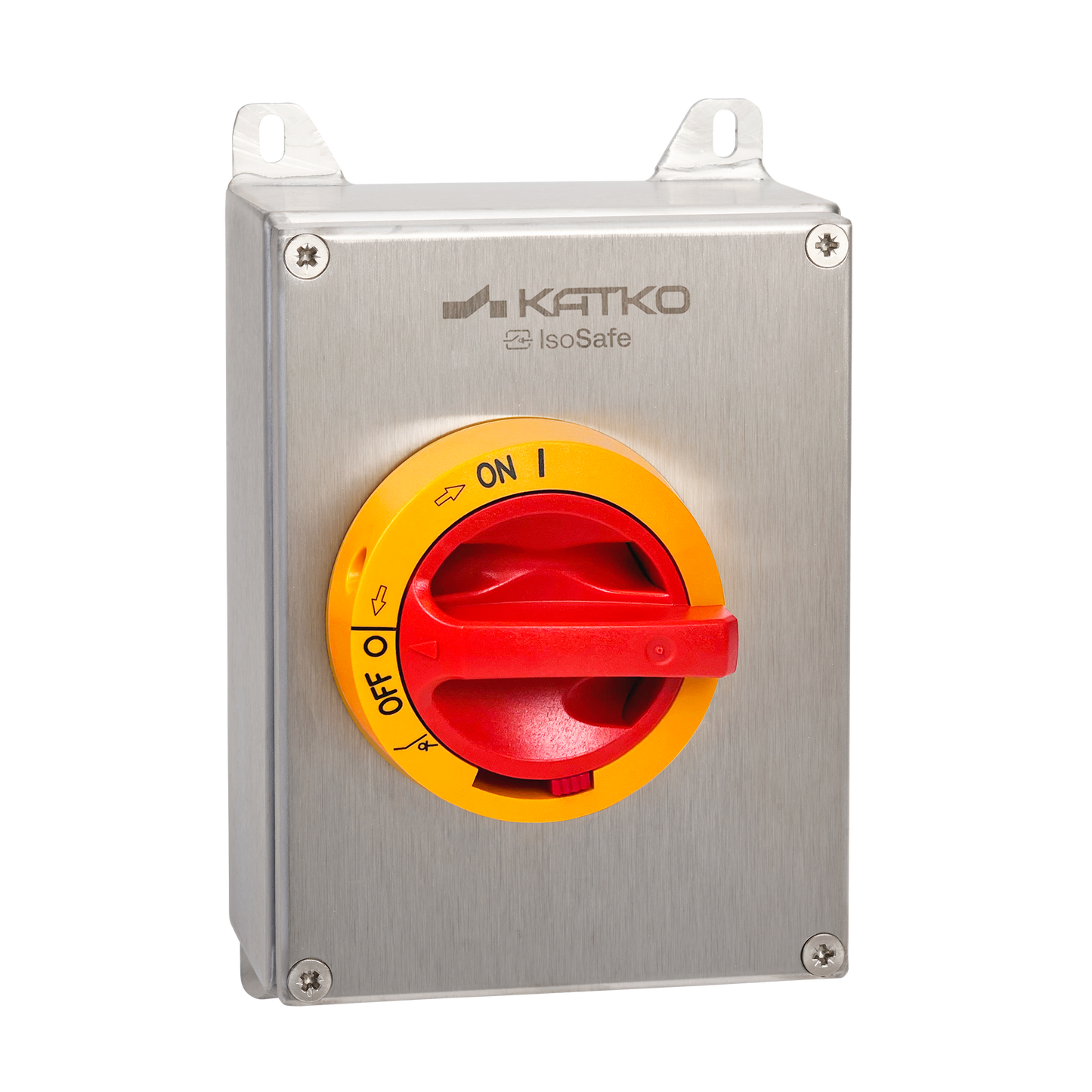

Turvakytkin 3x16A

- KER 316UL YR RA2

Turvakytkin 3x16A

Katkon UL/cUL-hyväksytyt haponkestävät ja ruostumattomat teräskoteloidut turvakytkimet (AISI 304 ja AISI 316L) on suunniteltu vaativiin teollisiin ja hygieenisiin käyttökohteisiin, joissa korroosionkestävyys, toimintavarmuus ja vaatimustenmukaisuus ovat keskeisiä. Saatavilla Type 1-, Type 3R-, Type 12- ja Type 4X -ratkaisuina, ruostumattomasta teräksestä valmistettu kotelo tarjoaa erinomaisen suojan kemikaaleja ja toistuvaa pesua vastaan, varmistaen luotettavan toiminnan vaativissa olosuhteissa.

Turvakytkimet soveltuvat suorakäynnistyksiseen moottorikäyttöön aina 75 hevosvoimaan asti 600 voltin jännitteellä sekä monipuolisiin moottori- ja kuorman erotussovelluksiin. UL- ja CSA-vaatimusten mukaisesti sertifioidut ja UL 60947-4-1A -standardin täyttävät turvakytkimet vastaavat Pohjois-Amerikan markkinoiden vaatimuksiin ja tarjoavat pitkäikäistä ja turvallista toimintavarmuutta kohteisiin, joissa puhtaus, kestävyys ja suorituskyky ovat ratkaisevia.

GTIN-koodi
6419410347546
Ampeerit 600V
16
Kotelotyyppi
Stainless steel enclosure (AISI 316L)
Kotelo
RA2 (120 x 160 x 77 mm)
Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Ampeerit 600V
16.0
Syvyys
77 mm
EMC
false
Kotelo
RA2 (120 x 160 x 77 mm)
Kotelotyyppi
Stainless steel enclosure (AISI 316L)
ETIM-luokka
EC000216
GTIN-koodi
6419410347546
Korkeus
160 mm
HP 208V
3.0
HP 415V
3.0
HP 480V
10.0
HP 600V
7.5
IP-luokka
IP66
Pitkä tuotenimi
UL-listed, 3-pole, Yellow-red handle, Acid-resistant stainless steel enclosure (AISI 316L); W120 x H160 x D77
Liittimen max. vääntömomentti (Nm)
1.8
Mekaaninen kestävyys (käyttökertojen määrä)
50000
Nettopaino
0.6417 kg
Nimellisarvot kaapelikoolla (mm²)
4
Napojen lukumäärä
3
Tuotetyyppi
- KER 316UL YR RA2
Rated breaking cap. ICN AC-23A 415V (A)
128
Rated breaking cap. ICN AC-23A 500V (A)
128
Rated breaking cap. ICN AC-23A 690V (A)
128
Rated fused short-ckt current back-up fuse opt 1 (A)
40
Rated fused short-ckt current peak value (kA)
6.1
Rated fused short-ckt current RMS Ik opt 1 (kA)
50
Rated fused short-ckt. impulse withstand volt. Uimp (kV)
8
Nimelliseristysjännite Ui (V)
800
Mitoitettu jatkuva virta AC-21A 415V (A)
25
Mitoitettu jatkuva virta AC-21A 500V (A)
25
Mitoitettu jatkuva virta AC-21B 415V (A)
25
Mitoitettu jatkuva virta AC-22A 415V (A)
16
Mitoitettu jatkuva virta AC-22A 500V (A)
16
Rated operational current AC-22A 690V (A)
16
Rated operational current AC-23A 415V (A)
16
Rated operational current AC-23A 500V (A)
16
Rated operational current AC-23A 690V (A)
16
Rated oper. power 3-ph 1500rpm SQ cage motor AC-23A 415V (kW)
7.5
Rated oper. power 3-ph 1500rpm SQ cage motor AC-23A 500V (kW)
7.5
Rated oper. power 3-ph 1500rpm SQ cage motor AC-23A 690V (kW)
11
Rated short-ckt. making cap. Icm 690V (kA)
2.5
Rated short-time withstand current 1s Icw 690V (kA)
1.7
Rated therm. current Ithe (A)
25
Rated therm. current Ith (A)
25
Lyhyt tuotekuvaus
Turvakytkin 3x16A
Kytkintyyppi
Load Break Switch
Tekninen nimi
3x16A 400V 7.5kW
Terminals bolt size (Cu mm²)
1,5..16
UL
UL 60947-4-1A
Tilavuus
1.4784 l
Leveys
120 mm
Wire size Cu
14-8AWG

Mittakuva

Logistiikkatiedot

Pakkauskoko 1 syvyys
79.5 mm
Pakkauskoko 1 GTIN-koodi
6419410446492
Pakkauskoko 1 korkeus
158.5 mm
Pakkauskoko 1 tilavuus
1.3105 l
Pakkauskoko 1 paino
1.0355 kg
Pakkauskoko 1 leveys
104 mm
