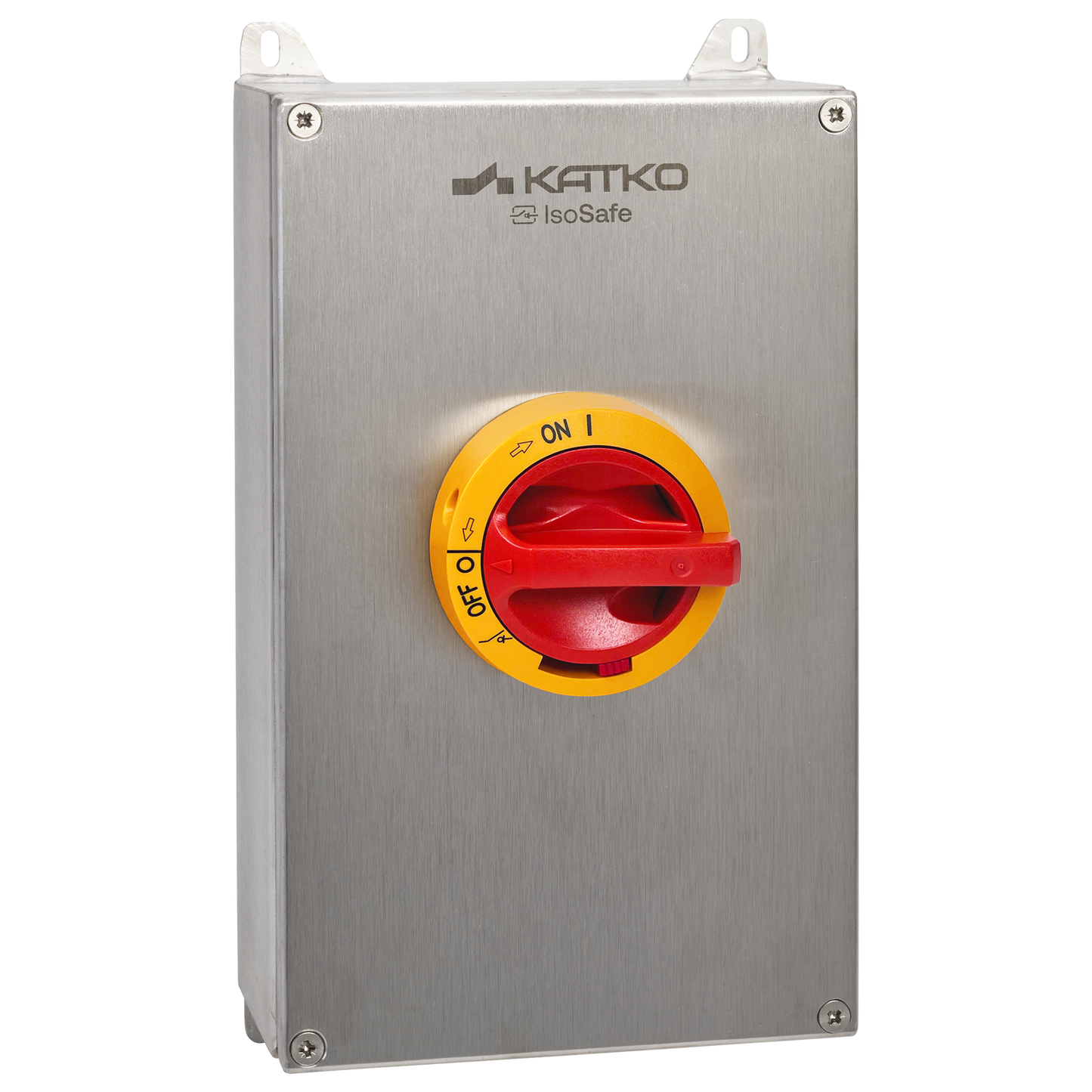

KER 380 YR RA4EMC 2XM40MEMC KST16M

Turvakytkin EMC 3x63A IP66

KER 380 YR RA4EMC 2XM40MEMC KST16M

Katko IsoSafe-sarjan EMC-suojatut turvakytkimet (10–1600A) on suunniteltu varmistamaan luotettava erotus samalla, kun sähkömagneettinen yhteensopivuus säilyy herkissä asennuksissa. Ne täyttävät ympäristöjen vaatimukset, joissa sähköisten häiriöiden hallinta on erityisen tärkeää.

Tehokkaan EMC-suojauksen ja kestävän rakenteen yhdistelmä tukee järjestelmien vakaata toimintaa teollisuus-, rakennus- ja infrastruktuurisovelluksissa, joissa EMC-vaatimusten täyttyminen on kriittistä.

GTIN-koodi
6419410484241
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
63
Kotelotyyppi
Haponkestävä teräs (AISI 316L)
Kotelo
RA4 (160 x 260 x 90 mm)

Haluatko lisätietoja tästä tuotteesta?

Asiantuntijamme on apunasi.

 Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Kaapeliläpiviennit
2 x M40 (19,0-28,0 mm), metal EMC; 1 x plug, metal
Syvyys
90 mm
EMC
true
Kotelo
RA4 (160 x 260 x 90 mm)
Kotelotyyppi
Haponkestävä teräs (AISI 316L)
ETIM-luokka
EC000216
GTIN-koodi
6419410484241
Korkeus
260 mm
IP-luokka
IP66
Pitkä tuotenimi
3-pole, Yellow-red handle, Acid-resistant stainless steel enclosure (AISI 316L); W160 x H260 x D90,EMC shielded, Cable entries: 2 x M40 (19,0-28,0 mm), metal EMC; 1 x plug, metal
Liittimien maksimi kiristysmomentti (Nm)
2.5
Mekaaninen kestävyys (toimintajaksoa)
50000
Nettopaino
2.8272 kg
Nimellisarvot kun kaapelikoko (mm²)
35
Napojen lukumäärä
3
Tuotetyyppi
KER 380 YR RA4EMC 2XM40MEMC KST16M
Mitoituskatkaisukyky AC-23A 415 V (A)
504
Mitoituskatkaisukyky AC-23A 500 V (A)
320
Mitoituskatkaisukyky AC-23A 690 V (A)
320
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
80
Huippuarvo (kA)
8.2
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
50
Nimellissyöksykestojännite, Uimp (kV)
8
Nimelliseristysjännite, Ui (V)
800
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
100
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
100
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
100
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
80
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
80
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
80
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
63
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
40
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
40
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
30
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
30
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
37
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
3.1
Terminen nimelliskestovirta 1 s, Icw 690 V (kA)
2
Koteloidun laitteen terminen rajavirta, Ithe (A)
100
Avoimen tilan terminen rajavirta, Ith (A)
100
Lyhyt tuotekuvaus
Turvakytkin EMC 3x63A IP66
Kytkintyyppi
Load Break Switch
Tekninen nimi
3x63A 400V 30kW
Liitoskaapeleiden / pulttikoko Cu (mm²)
2.5..35
Tilavuus
3.744 l
Leveys
160 mm

Ei saatavilla

Mittakuva

Ei saatavilla

Logistiikkatiedot

Pakkauskoko 1
1
Pakkauskoko 1 GTIN-koodi
6419410484241
Pakkauskoko 1 paino
2.8272 kg
Myyntiyksikkö
1
