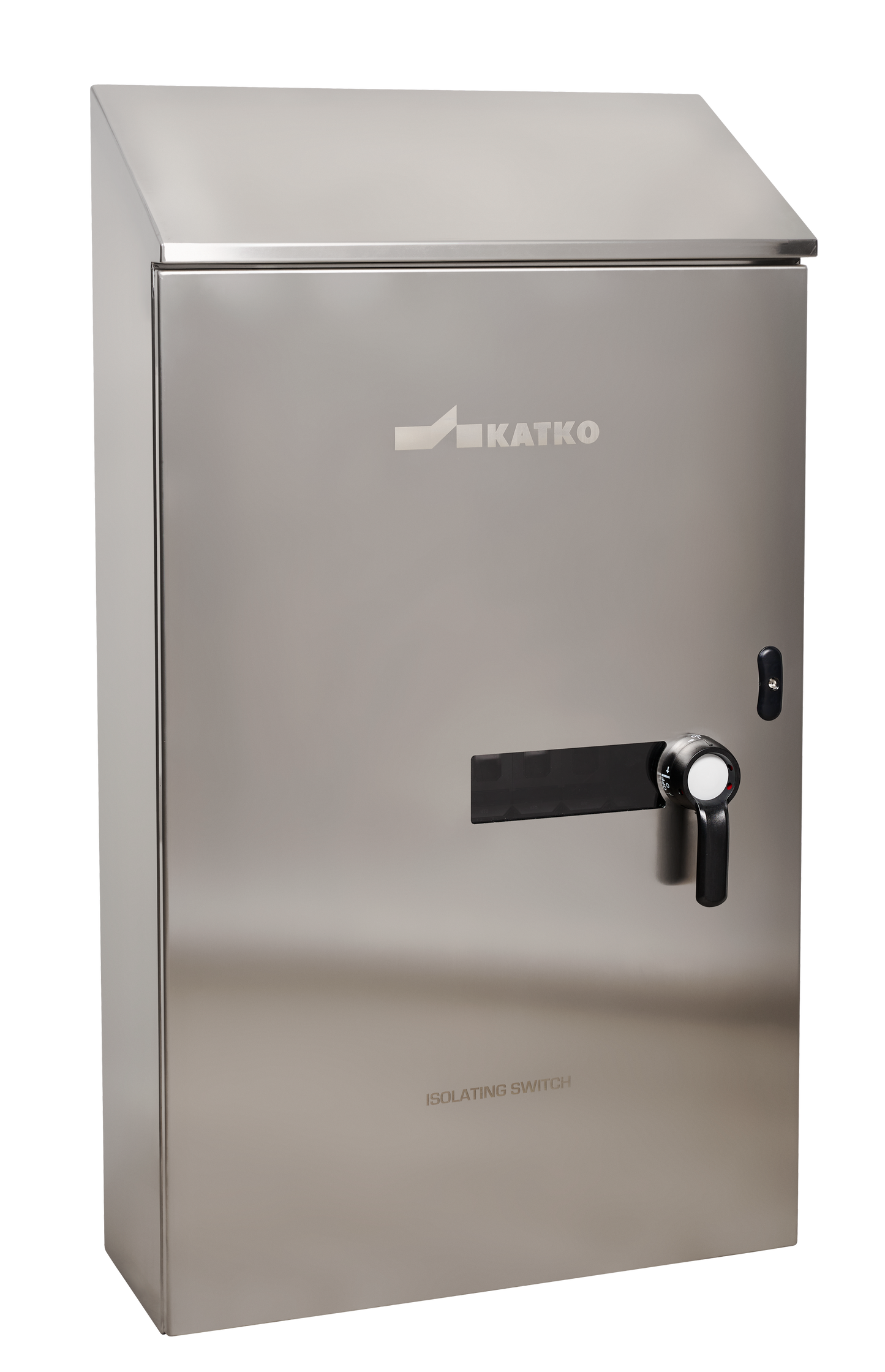

KER 3800 RA10VS

Turvakytkin 3x800A IP66

KER 3800 RA10VS

Katkon IsoSafe-sarjan ruostumattomasta teräksestä valmistetut turvakytkimet on suunniteltu raskaaseen teollisuuskäyttöön, erityisesti kaivosteollisuuteen, jossa kytkimen asennon selkeä näkyvyys ja kestävä suorituskyky ovat ratkaisevia. AISI 316L -teräksestä valmistetut kotelot IP66-suojausluokalla sisältävät visuaalisen tilanilmaisuikkunan, joka tarjoaa selkeän palautteen kytkimen asennosta ja tukee käyttöä kaivos-, infrastruktuuri- ja muissa vaativissa ympäristöissä.

Lukittava väännin, oven turvalukitusmekanismi ja vankka ruostumaton teräsrakenne takaavat turvallisen käytön ja pitkän käyttöiän, tehden kytkimistä luotettavan valinnan kohteisiin, joissa varma erotus ja suojaus ovat välttämättömiä.

Tuotenumero
23085
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
800
Kotelotyyppi
Haponkestävä teräs (AISI 316L)
Kotelo
RA10VS (800 x 1414 x 332 mm)
Download Product Datasheet

Haluatko lisätietoja tästä tuotteesta?

Asiantuntijamme on apunasi.

 Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

delivery_time
10
Syvyys
332 mm
EMC
false
Kotelo
RA10VS (800 x 1414 x 332 mm)
Kotelotyyppi
Haponkestävä teräs (AISI 316L)
ETIM-luokka
EC000216
GTIN-koodi
6419410230855
Korkeus
1414 mm
IP-luokka
IP66
Liittimien maksimi kiristysmomentti (Nm)
50..75
Mekaaninen kestävyys (toimintajaksoa)
10000
Nimellisarvot kun kaapelikoko (mm²)
2*300
Napojen lukumäärä
3
Tuotetyyppi
KER 3800 RA10VS
Mitoituskatkaisukyky AC-23A 415 V (A)
6400
Mitoituskatkaisukyky AC-23A 500 V (A)
6400
Mitoituskatkaisukyky AC-23A 690 V (A)
6400
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
800
Huippuarvo (kA)
76
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
100
Nimellissyöksykestojännite, Uimp (kV)
12
Nimelliseristysjännite, Ui (V)
1000
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
800
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
800
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
800
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
800
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
800
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
800
Nimelliskäyttövirta AC-23A 1000 V, Ie (A)
400
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
800
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
800
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
800
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
400
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
560
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
800
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
60
Terminen nimelliskestovirta 1 s, Icw 1000 V (kA)
28
Koteloidun laitteen terminen rajavirta, Ithe (A)
800
Avoimen tilan terminen rajavirta, Ith (A)
800
Lyhyt tuotekuvaus
Turvakytkin 3x800A IP66
Kytkintyyppi
Load Break Switch
Tekninen nimi
3x800A 400V 400kW
Liitoskaapeleiden / pulttikoko Cu (mm²)
M12
Tilavuus
375.5584 l
Leveys
800 mm

Mittakuva

Logistiikkatiedot

Pakkauskoko 1 (kpl)
1
Pakkauskoko 1 syvyys
108 mm
Pakkauskoko 1 GTIN-koodi
6419410230855
Pakkauskoko 1 korkeus
262 mm
Pakkauskoko 1 tilavuus
4.584 l
Pakkauskoko 1 leveys
162 mm
Myyntiyksikkö
1
