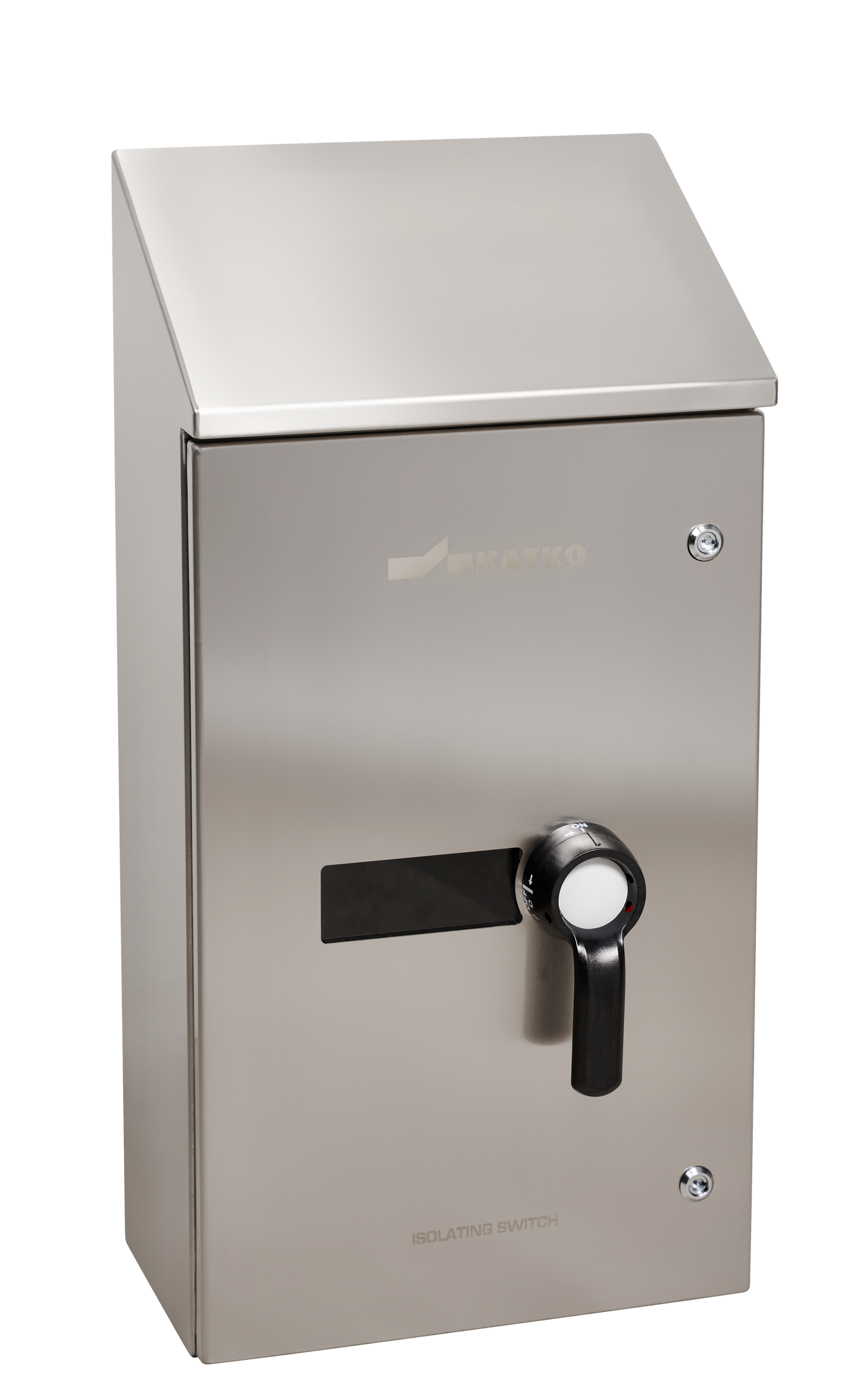

KER 4400 RA7AVS

Turvakytkin 4x400A IP66

KER 4400 RA7AVS

Katkon IsoSafe-sarjan ruostumattomasta teräksestä valmistetut turvakytkimet on suunniteltu raskaaseen teollisuuskäyttöön, erityisesti kaivosteollisuuteen, jossa kytkimen asennon selkeä näkyvyys ja kestävä suorituskyky ovat ratkaisevia. AISI 316L -teräksestä valmistetut kotelot IP66-suojausluokalla sisältävät visuaalisen tilanilmaisuikkunan, joka tarjoaa selkeän palautteen kytkimen asennosta ja tukee käyttöä kaivos-, infrastruktuuri- ja muissa vaativissa ympäristöissä.

Lukittava väännin, oven turvalukitusmekanismi ja vankka ruostumaton teräsrakenne takaavat turvallisen käytön ja pitkän käyttöiän, tehden kytkimistä luotettavan valinnan kohteisiin, joissa varma erotus ja suojaus ovat välttämättömiä.

Tuotenumero
20700
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
400
Kotelotyyppi
Haponkestävä teräs (AISI 316L)
Kotelo
RA7AVS (445 x 886 x 282 mm)
Download Product Datasheet

Haluatko lisätietoja tästä tuotteesta?

Asiantuntijamme on apunasi.

 Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

GTIN-koodi
6419410207000
Syvyys
282 mm
EMC
false
Kotelo
RA7AVS (445 x 886 x 282 mm)
Kotelotyyppi
Haponkestävä teräs (AISI 316L)
ETIM-luokka
EC000216
Korkeus
886 mm
IP-luokka
IP66
Liittimien maksimi kiristysmomentti (Nm)
30..44
Mekaaninen kestävyys (toimintajaksoa)
10000
Nimellisarvot kun kaapelikoko (mm²)
240
Napojen lukumäärä
4
Tuotetyyppi
KER 4400 RA7AVS
Mitoituskatkaisukyky AC-23A 415 V (A)
3200
Mitoituskatkaisukyky AC-23A 500 V (A)
3200
Mitoituskatkaisukyky AC-23A 690 V (A)
3200
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
400
Huippuarvo (kA)
42
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
100
Nimellissyöksykestojännite, Uimp (kV)
12
Nimelliseristysjännite, Ui (V)
1000
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
400
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
400
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
400
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
400
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
400
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
400
Nimelliskäyttövirta AC-22B 800 V, Ie (A)
400
Nimelliskäyttövirta AC-23A 1000 V, Ie (A)
200
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
400
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
400
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
400
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
200
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
250
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
355
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
27.5
Terminen nimelliskestovirta 1 s, Icw 1000 V (kA)
13.5
Koteloidun laitteen terminen rajavirta, Ithe (A)
400
Avoimen tilan terminen rajavirta, Ith (A)
400
Lyhyt tuotekuvaus
Turvakytkin 4x400A IP66
Kytkintyyppi
Load Break Switch
Tekninen nimi
4x400A 400V 200kW
Liitoskaapeleiden / pulttikoko Cu (mm²)
M10
Tilavuus
111.1841 l
Leveys
445 mm

Mittakuva

Logistiikkatiedot

Pakkauskoko 1
1
Pakkauskoko 1 syvyys
282 mm
Pakkauskoko 1 GTIN-koodi
6419410207000
Pakkauskoko 1 korkeus
886 mm
Pakkauskoko 1 tilavuus
111.1841 l
Pakkauskoko 1 leveys
445 mm
Myyntiyksikkö
1

Ladattavat tiedostot

Avaa sisältö

We continuously improve our products; specifications, features and appearances may change without prior notice.
