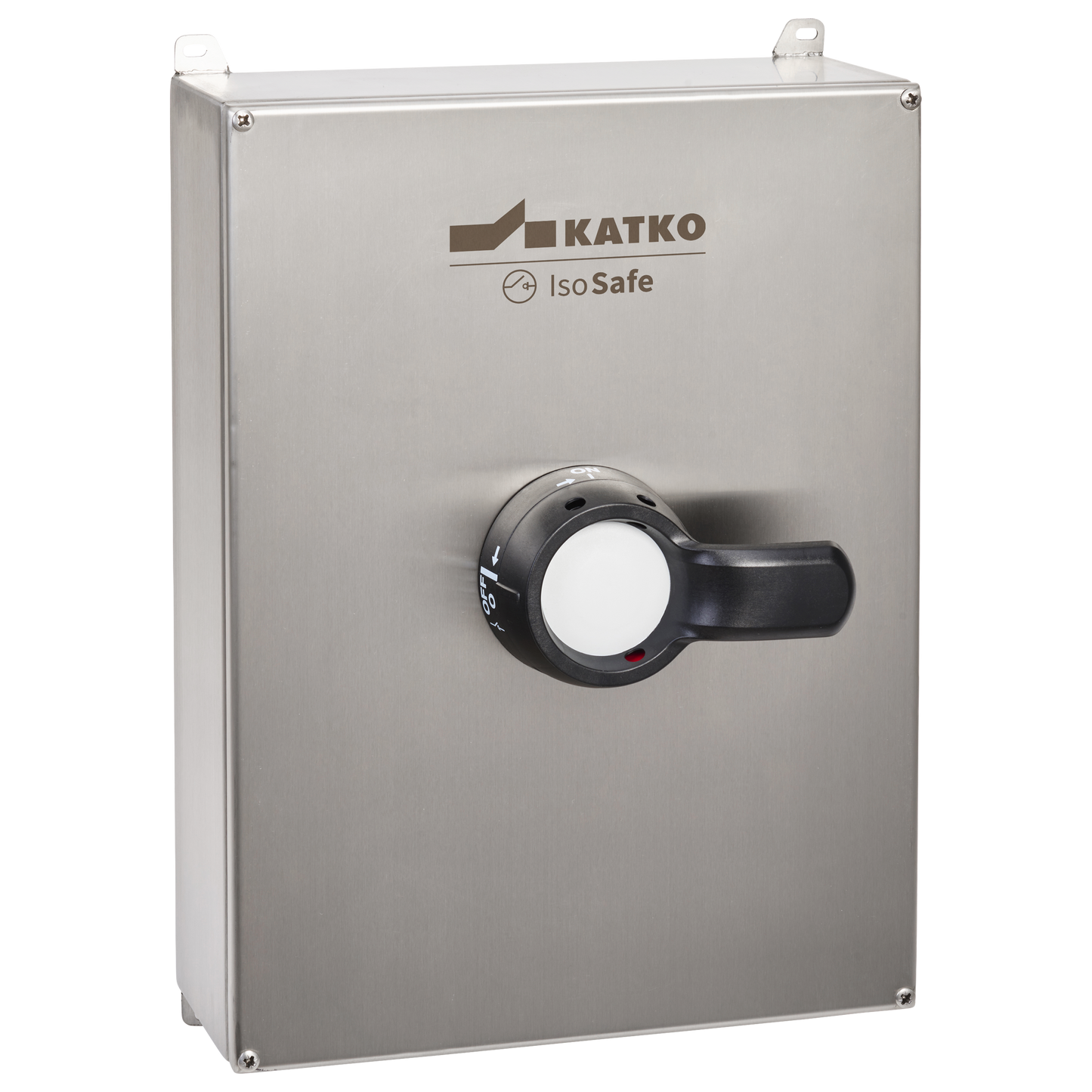

KER 6160 RA5EX 4XM40MEX KST16MEX

KER 6160 RA5EX 4XM40MEX KST16MEX

Katko ATEX-turvakytkimet on kehitetty räjähdysvaarallisiin tiloihin ja ne tarjoavat turvallisen ja luotettavan erotuksen räjähdysvaarallisissa ympäristöissä. Kytkimet on suunniteltu täyttämään tiukat ATEX-vaatimukset säilyttäen samalla helpon asennettavuuden ja toimintavarman käytön, ja ratkaisuja on saatavilla Zone 21- ja Zone 22 -käyttökohteisiin.

Ne soveltuvat vaativiin teollisiin ympäristöihin ja tarjoavat vankan suojauksen sekä pitkän käyttöiän kohteissa, joissa turvallisuudesta ei voida tinkiä.

Tuotenumero
30651
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
160
Kotelotyyppi
Stainless steel enclosure (AISI 316L)
Kotelo
RA5EX (300 x 400 x 120 mm)
Download Product Datasheet

Haluatko lisätietoja tästä tuotteesta?

Asiantuntijamme on apunasi.

 Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

GTIN-koodi
6419410306512
Kaapeliläpiviennit
4 x M40 (19,0-28,0 mm), metal EX; 1 x plug, metal EX
Syvyys
120 mm
EMC
false
Kotelo
RA5EX (300 x 400 x 120 mm)
Kotelotyyppi
Stainless steel enclosure (AISI 316L)
ETIM-luokka
EC000522
EX
true
Korkeus
400 mm
IP-luokka
IP66
Liittimien maksimi kiristysmomentti (Nm)
6
Mekaaninen kestävyys (toimintajaksoa)
16000
Nettopaino
7.6276 kg
Nimellisarvot kun kaapelikoko (mm²)
95
Napojen lukumäärä
6
Tuotetyyppi
KER 6160 RA5EX 4XM40MEX KST16MEX
Mitoituskatkaisukyky AC-23A 415 V (A)
1280
Mitoituskatkaisukyky AC-23A 500 V (A)
800
Mitoituskatkaisukyky AC-23A 690 V (A)
800
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
160
Huippuarvo (kA)
15
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
65
Nimellissyöksykestojännite, Uimp (kV)
8
Nimelliseristysjännite, Ui (V)
800
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
160
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
160
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
160
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
160
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
160
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
160
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
160
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
100
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
100
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
90
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
55
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
90
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
8
Terminen nimelliskestovirta 1 s, Icw 690 V (kA)
5
Koteloidun laitteen terminen rajavirta, Ithe (A)
200
Avoimen tilan terminen rajavirta, Ith (A)
200
Kytkintyyppi
Load Break Switch
Tekninen nimi
6x160A 400V ATEX II 3D
Liitoskaapeleiden / pulttikoko Cu (mm²)
6..70
Tilavuus
14.4 l
Leveys
300 mm

Mittakuva

Logistiikkatiedot

Pakkauskoko 1 syvyys
120 mm
Pakkauskoko 1 GTIN-koodi
6419410306512
Pakkauskoko 1 korkeus
400 mm
Pakkauskoko 1 tilavuus
14.4 l
Pakkauskoko 1 paino
7.6276 kg
Pakkauskoko 1 leveys
300 mm
