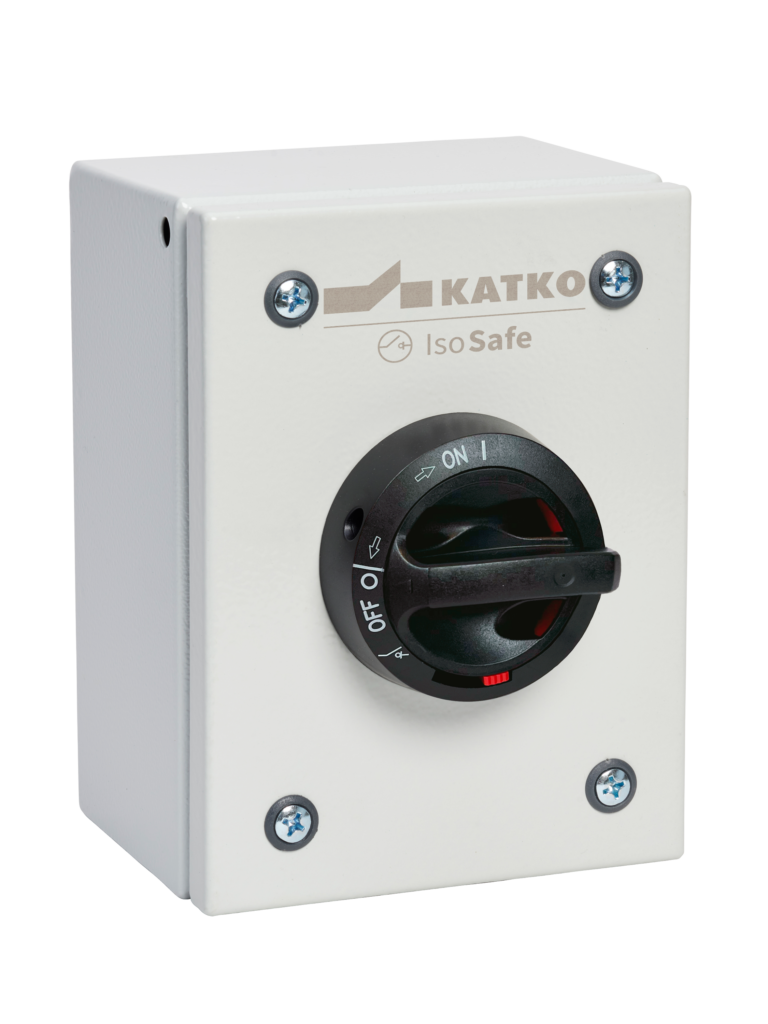

KET 316NO T3 2XM25M M16M FI

Turvakytkin 3x16A IP66 1NO

KET 316NO T3 2XM25M M16M FI

Katkon IsoSafe-sarjan teräskotelotut turvakytkimet on suunniteltu vaativiin teollisiin käyttökohteisiin, joissa mekaaninen kestävyys ja toimintavarmuus ovat kriittisiä. Vankka teräskotelo tarjoaa erinomaisen suojan iskuja ja ulkoisia rasituksia vastaan, varmistaen turvallisen ja luotettavan toiminnan vaativissa ympäristöissä.

Selkeä rakenne ja luotettavat turvaominaisuudet tukevat turvallista käyttöä ja huoltoa myös raskaassa käytössä. Suomessa suunnitellut ja valmistetut teräskoteloidut turvakytkimet heijastavat vuosikymmenten kokemusta teollisissa ympäristöissä, täyttävät kansainväliset turvallisuus- ja laatustandardit ja ovat oikea valinta kohteisiin, joissa toimintavarmuudesta ei voida tinkiä.

Tuotenumero
29653
Sähkönumero FI
3610440
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
16
Kotelotyyppi
Maalattu teräslevy
Kotelo
T3 (150 x 200 x 120 mm)
Apukosketin
1NO
Download Product Datasheet

Haluatko lisätietoja tästä tuotteesta?

Asiantuntijamme on apunasi.

 Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Kaapeliläpiviennit
2 x M25 (11,0-17,0 mm), metal; 1 x M16 (5,0-10,0 mm), metal
Kansiteksti
"TURVAKYTKIN"
delivery_time
10
Syvyys
120 mm
EMC
false
Kotelo
T3 (150 x 200 x 120 mm)
Kotelotyyppi
Maalattu teräslevy
ETIM-luokka
EC000216
Sähkönumero FI
3610440
GTIN-koodi
6419410296530
Korkeus
200 mm
IP-luokka
IP66
Liittimien maksimi kiristysmomentti (Nm)
1.8
Mekaaninen kestävyys (toimintajaksoa)
50000
Apukosketin
1NO
Nettopaino
3.0496 kg
Nimellisarvot kun kaapelikoko (mm²)
4
Napojen lukumäärä
3
Tuotetyyppi
KET 316NO T3 2XM25M M16M FI
Mitoituskatkaisukyky AC-23A 415 V (A)
128
Mitoituskatkaisukyky AC-23A 500 V (A)
128
Mitoituskatkaisukyky AC-23A 690 V (A)
128
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
25
Huippuarvo (kA)
3.8
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
50
Nimellissyöksykestojännite, Uimp (kV)
8
Nimelliseristysjännite, Ui (V)
800
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
25
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
25
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
25
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
16
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
16
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
16
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
16
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
16
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
16
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
7.5
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
7.5
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
11
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
1
Terminen nimelliskestovirta 1 s, Icw 690 V (kA)
0.7
Koteloidun laitteen terminen rajavirta, Ithe (A)
25
Avoimen tilan terminen rajavirta, Ith (A)
25
Lyhyt tuotekuvaus
Turvakytkin 3x16A IP66 1NO
Kytkintyyppi
Load Break Switch
Tekninen nimi
3x16A 400V 7.5kW
Liitoskaapeleiden / pulttikoko Cu (mm²)
1,5..16
Tilavuus
3.6 l
Leveys
150 mm

Mittakuva

Logistiikkatiedot

Pakkauskoko 1 (kpl)
1
Pakkauskoko 1 syvyys
130 mm
Pakkauskoko 1 GTIN-koodi
6419410296530
Pakkauskoko 1 korkeus
380 mm
Pakkauskoko 1 tilavuus
13.832 l
Pakkauskoko 1 paino
3.0496 kg
Pakkauskoko 1 leveys
280 mm
Myyntiyksikkö
1
