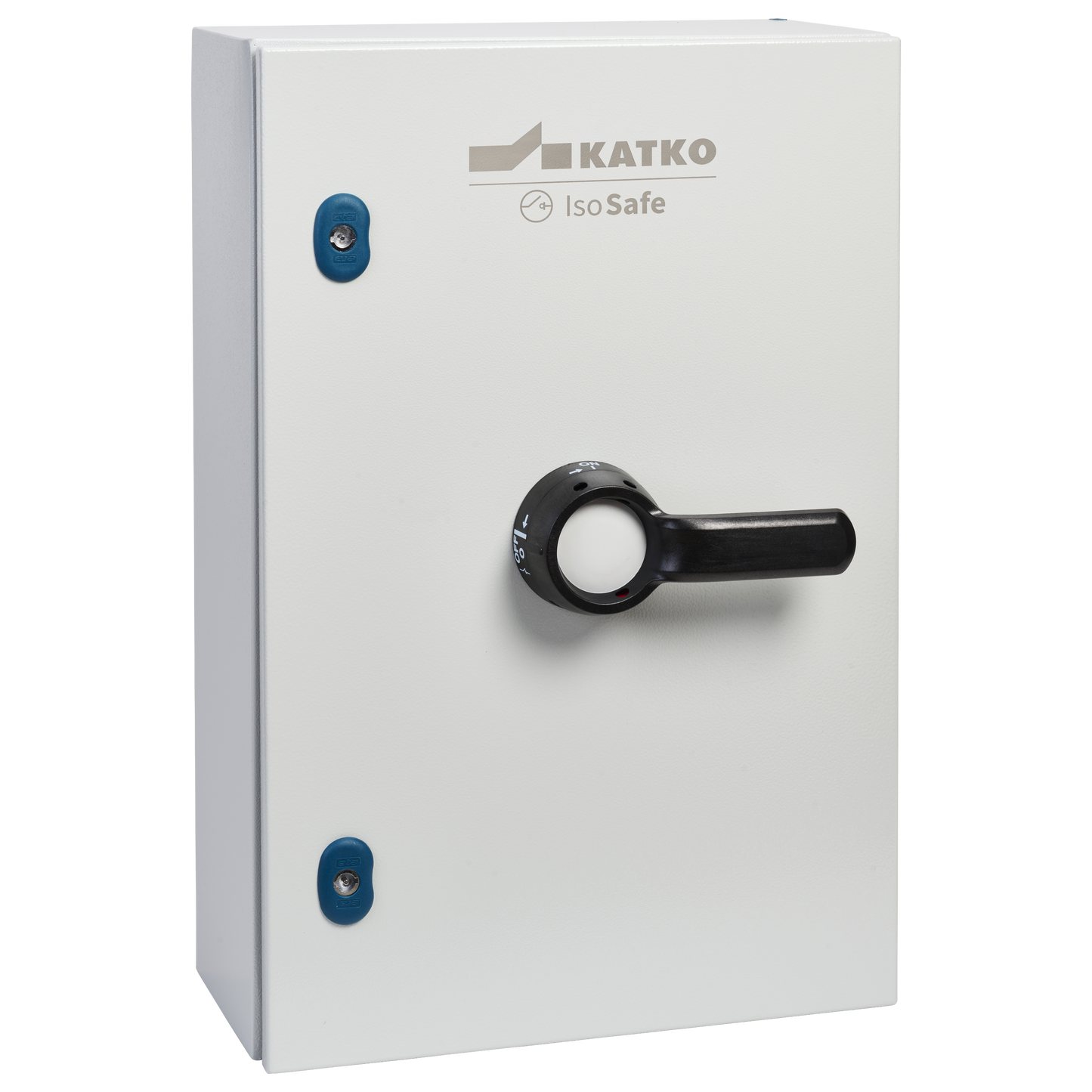

KET 3315 T6EMC 2XM63MEMC

Turvakytkin EMC 3x315A IP66

KET 3315 T6EMC 2XM63MEMC

Katko IsoSafe-sarjan EMC-suojatut turvakytkimet (10–1600A) on suunniteltu varmistamaan luotettava erotus samalla, kun sähkömagneettinen yhteensopivuus säilyy herkissä asennuksissa. Ne täyttävät ympäristöjen vaatimukset, joissa sähköisten häiriöiden hallinta on erityisen tärkeää.

Tehokkaan EMC-suojauksen ja kestävän rakenteen yhdistelmä tukee järjestelmien vakaata toimintaa teollisuus-, rakennus- ja infrastruktuurisovelluksissa, joissa EMC-vaatimusten täyttyminen on kriittistä.

GTIN-koodi
6419410336670
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
315
Kotelotyyppi
Maalattu teräslevy
Kotelo
T6 (400 x 600 x 200 mm)

Haluatko lisätietoja tästä tuotteesta?

Asiantuntijamme on apunasi.

 Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Kaapeliläpiviennit
2 x M63 (34,0-44,0mm), metal EMC
Syvyys
200 mm
EMC
true
Kotelo
T6 (400 x 600 x 200 mm)
Kotelotyyppi
Maalattu teräslevy
ETIM-luokka
EC000216
GTIN-koodi
6419410336670
Korkeus
600 mm
IP-luokka
IP66
Liittimien maksimi kiristysmomentti (Nm)
30..44
Mekaaninen kestävyys (toimintajaksoa)
10000
Nettopaino
18.8763 kg
Nimellisarvot kun kaapelikoko (mm²)
185
Napojen lukumäärä
3
Tuotetyyppi
KET 3315 T6EMC 2XM63MEMC
Mitoituskatkaisukyky AC-23A 415 V (A)
2520
Mitoituskatkaisukyky AC-23A 500 V (A)
2520
Mitoituskatkaisukyky AC-23A 690 V (A)
2520
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
400
Huippuarvo (kA)
42
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
100
Nimellissyöksykestojännite, Uimp (kV)
12
Nimelliseristysjännite, Ui (V)
1000
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
315
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
315
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
315
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
315
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
315
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
315
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
315
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
315
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
315
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
160
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
200
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
315
Oikosulun nimellissulkemiskyky, Icm 415 V (kA)
11.4
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
27.5
Terminen nimelliskestovirta 1 s, Icw 1000 V (kA)
13.5
Terminen nimelliskestovirta 1 s, Icw 415 V (kA)
6.5
Koteloidun laitteen terminen rajavirta, Ithe (A)
315
Avoimen tilan terminen rajavirta, Ith (A)
315
Lyhyt tuotekuvaus
Turvakytkin EMC 3x315A IP66
Kytkintyyppi
Load Break Switch
Tekninen nimi
3x315A 400V 160kW
Liitoskaapeleiden / pulttikoko Cu (mm²)
M10
Tilavuus
48 l
Leveys
400 mm

Mittakuva

Logistiikkatiedot

Pakkauskoko 1
1
Pakkauskoko 1 syvyys
108 mm
Pakkauskoko 1 GTIN-koodi
6419410336670
Pakkauskoko 1 korkeus
262 mm
Pakkauskoko 1 tilavuus
4.584 l
Pakkauskoko 1 paino
18.8763 kg
Pakkauskoko 1 leveys
162 mm
Myyntiyksikkö
1
