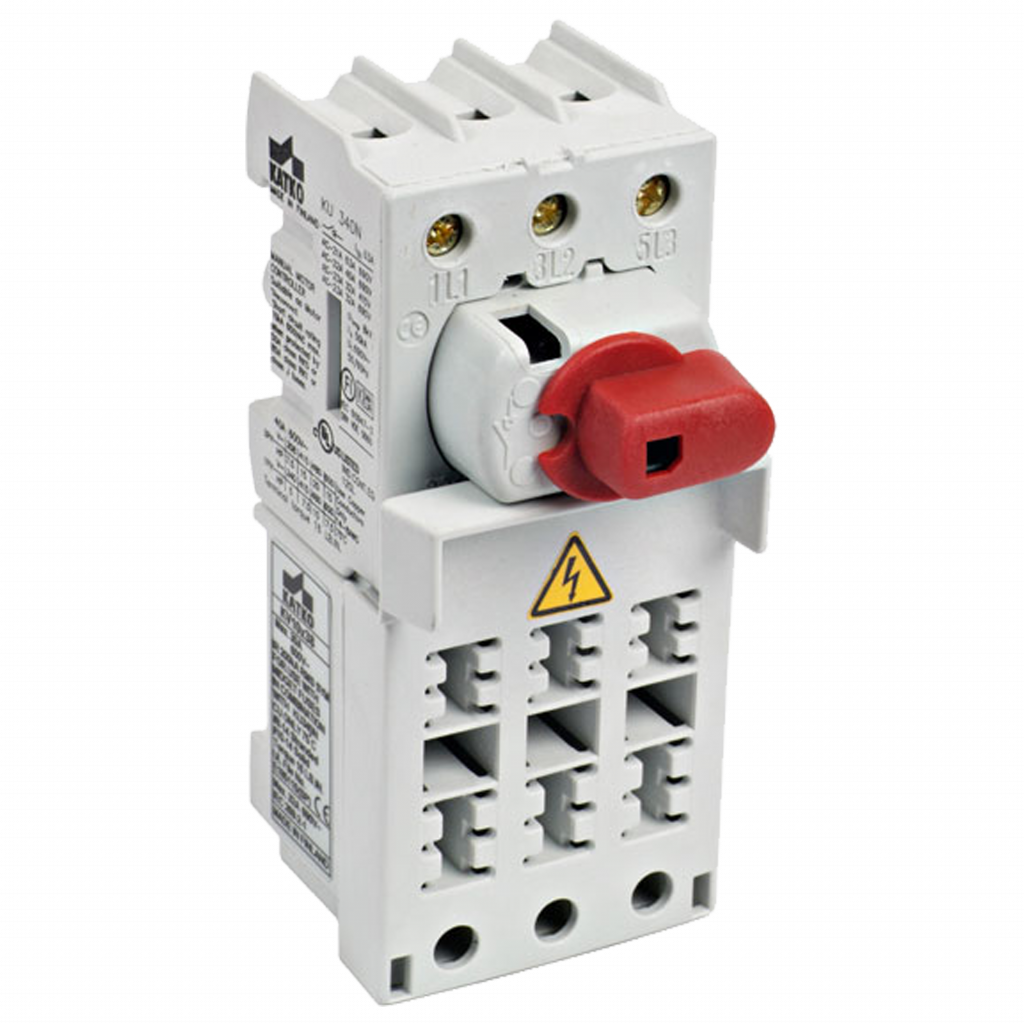

KKV 316

Kytkinvaroke 3x16A DIN 10x38

KKV 316

Katkon FuseSafe-sarjan kytkinvarokkeet yhdistävät luotettavan kytkintoiminnan ja sulakesuojauksen kompaktiksi ratkaisuksi ammattimaisiin sähköasennuksiin. Niitä käytetään tyypillisesti sähkönjakelukeskuksissa, ohjauskeskuksissa, teollisuuslaitoksissa, koneiden syötöissä sekä infrastruktuurikohteissa, joissa turvallisuus ja selkeys ovat keskeisiä.

Modulaarinen rakenne, kestävä toteutus ja integroidut sulakesuojat tekevät FuseSafe-kytkinsulakkeista tilaa säästävän ja toimintavarman valinnan vaativiin sähköympäristöihin.

Tuotenumero
21260
Sähkönumero FI
3662020
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
16
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
16
Download Product Datasheet

Haluatko lisätietoja tästä tuotteesta?

Asiantuntijamme on apunasi.

 Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

delivery_time
10
Syvyys
125 mm
ETIM-luokka
EC001040
Sähkönumero FI
3662020
GTIN-koodi
6419410212608
Korkeus
74 mm
Liittimien maksimi kiristysmomentti (Nm)
1.8
Mekaaninen kestävyys (toimintajaksoa)
50000
Nettopaino
0.3281 kg
Nimellisarvot kun kaapelikoko (mm²)
2.5
Napojen lukumäärä
3
Tuotetyyppi
KKV 316
Mitoituskatkaisukyky AC-23A 415 V (A)
128
Mitoituskatkaisukyky AC-23A 500 V (A)
128
Mitoituskatkaisukyky AC-23A 690 V (A)
128
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
40
Huippuarvo (kA)
6
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
50
Nimellissyöksykestojännite, Uimp (kV)
8
Nimelliseristysjännite, Ui (V)
800
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
16
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
16
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
16
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
16
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
16
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
16
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
16
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
16
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
16
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
7.5
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
7.5
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
11
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
2.5
Terminen nimelliskestovirta 1 s, Icw 690 V (kA)
1.7
Avoimen tilan terminen rajavirta, Ith (A)
16
Lyhyt tuotekuvaus
Kytkinvaroke 3x16A DIN 10x38
Kytkintyyppi
Switch Fuse
Liitoskaapeleiden / pulttikoko Cu (mm²)
1,5..16
Tilavuus
0.5365 l
Leveys
58 mm

Mittakuva

Logistiikkatiedot

Pakkauskoko 1 (kpl)
1
Pakkauskoko 1 syvyys
125 mm
Pakkauskoko 1 GTIN-koodi
6419410212608
Pakkauskoko 1 korkeus
74 mm
Pakkauskoko 1 tilavuus
0.5365 l
Pakkauskoko 1 paino
0.3281 kg
Pakkauskoko 1 leveys
58 mm
Myyntiyksikkö
1
