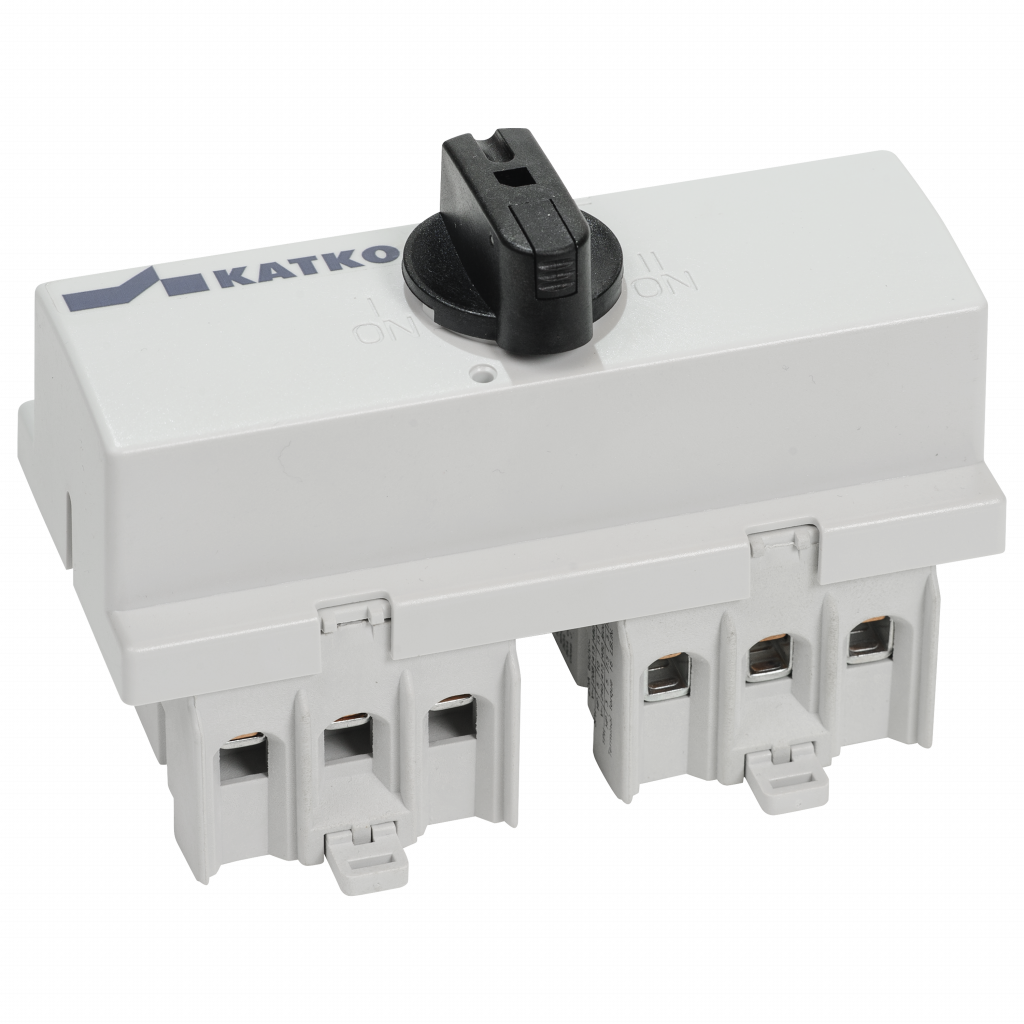

KU 3125VV

Vaihtokytkin 1-0-2 3x80A

KU 3125VV

Katkon LoadSafe 16–125A (N) kuormankatkaisukytkimet tarjoavat luotettavan ja tehokkaan kuorman katkaisun laajaan valikoimaan sähkönjakelusovelluksia. Saatavilla 2-, 3-, 4-, 6- ja 8-napaisina sekä laajasti yhteensopivia lisätarvikkeita, mitkä tarjoavat erinomaista joustavuutta niin tavanomaisiin asennuksiin kuin vaativaan teollisuuskäyttöön. Edistynyt kosketin- ja mekaaninen rakenne varmistavat sujuvan toiminnan, pitkän käyttöiän ja toimintavarmuuden, johon voi luottaa pitkällä aikavälillä.

GTIN-koodi
6419410226759
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
125
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
80

Looking for more information about this product?

Our team is here to help.

 Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Syvyys
93 mm
ETIM-luokka
EC000216
GTIN-koodi
6419410226759
Korkeus
65.5 mm
Pitkä tuotenimi
Rotary switch, 3-pole
Liittimien maksimi kiristysmomentti (Nm)
2.5
Mekaaninen kestävyys (toimintajaksoa)
50000
Nettopaino
0.5274 kg
Nimellisarvot kun kaapelikoko (mm²)
50
Napojen lukumäärä
3
Tuotetyyppi
KU 3125VV
Mitoituskatkaisukyky AC-23A 415 V (A)
504
Mitoituskatkaisukyky AC-23A 500 V (A)
320
Mitoituskatkaisukyky AC-23A 690 V (A)
320
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
125
Huippuarvo (kA)
10
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
30
Nimellissyöksykestojännite, Uimp (kV)
8
Nimelliseristysjännite, Ui (V)
800
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
125
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
125
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
125
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
125
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
80
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
80
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
63
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
40
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
40
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
30
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
30
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
37
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
2.5
Terminen nimelliskestovirta 1 s, Icw 690 V (kA)
2
Avoimen tilan terminen rajavirta, Ith (A)
125
Lyhyt tuotekuvaus
Vaihtokytkin 1-0-2 3x80A
Kytkintyyppi
Load Break Switch
Tekninen nimi
3x80A 690V AC-22
Liitoskaapeleiden / pulttikoko Cu (mm²)
6..70
Tilavuus
0.8163 l
Leveys
134 mm

Mittakuva

Logistiikkatiedot

Pakkauskoko 1
1
Pakkauskoko 1 syvyys
93 mm
Pakkauskoko 1 GTIN-koodi
6419410226759
Pakkauskoko 1 korkeus
65.5 mm
Pakkauskoko 1 tilavuus
0.5665 l
Pakkauskoko 1 paino
0.5274 kg
Pakkauskoko 1 leveys
93 mm
Myyntiyksikkö
1
