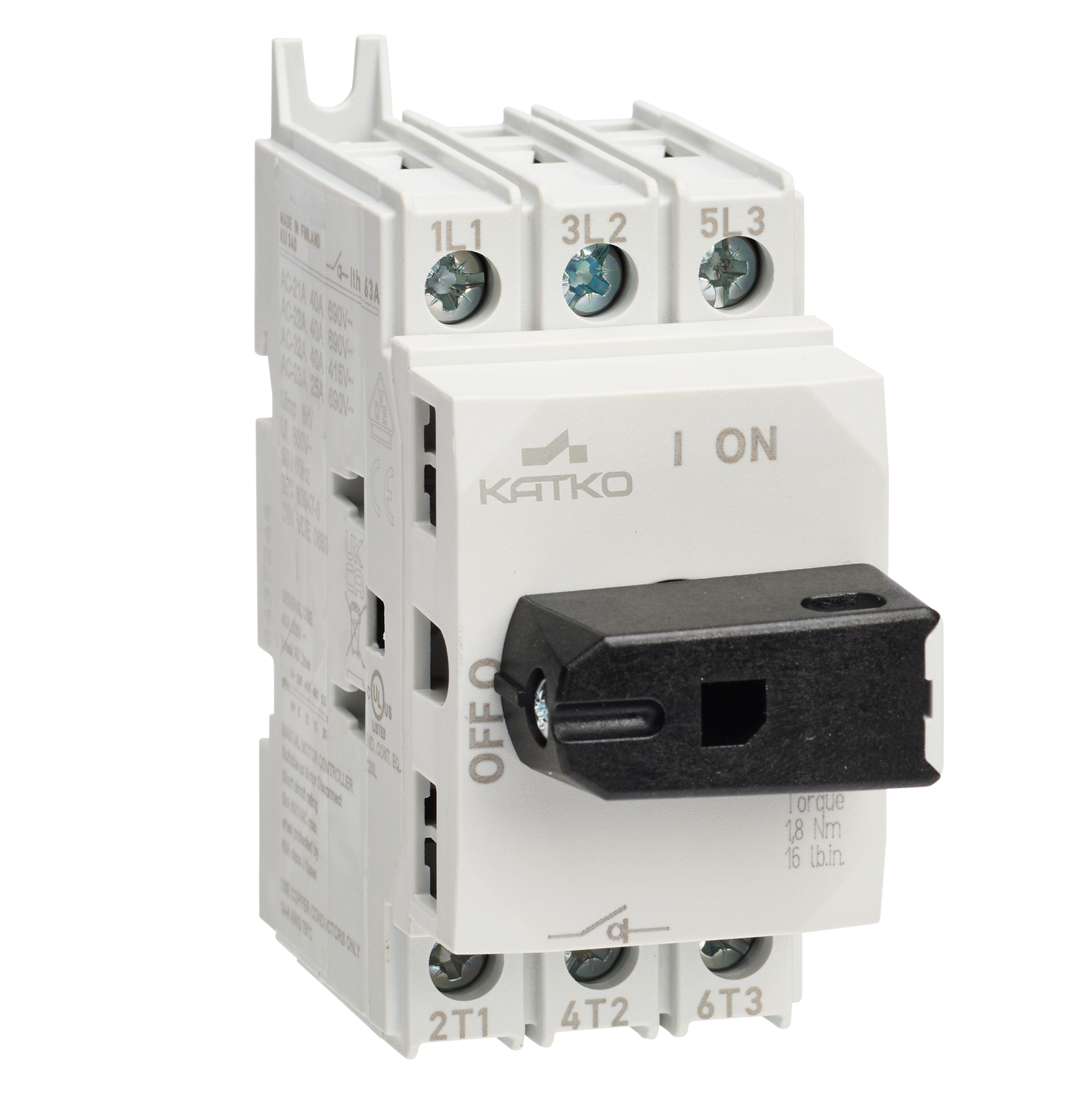

Kuormankytkin 3x16A etulevyllä

KU 316 FP

Kuormankytkin 3x16A etulevyllä

Katkon LoadSafe 16–40A kuormankytkimet ovat kompakteja ja suorituskykyisiä ratkaisuja tehokkaaseen kuorman katkaisuun pienemmissä sähköjärjestelmissä. Kytkimiä on saatavilla 2-, 3-, 4-, 6- ja 8-napaisina versioina. Vankka kytkinrakenne ja hopeakosketinteknologia takaavat turvallisen ja kestävän toiminnan vaativissakin olosuhteissa.

Kuormankytkimet ovat VDE-hyväksyttyjä ja kolmannen osapuolen testaamia, mikä varmistaa kansainvälisten laatu- ja turvallisuusstandardien täyttymisen. Suomessa valmistetut kytkimet ja kattava valikoima lisävarusteita tarjoavat korkean suorituskyvyn ja asennustehokkuuden, tukien kestävien sähkönjakeluratkaisujen toteuttamista.

GTIN-koodi
6419410364024
Mitoitettu jatkuva virta AC-22A 415V (A)
16
Rated operational current AC-22A 690V (A)
16
Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

ETIM-luokka
EC000216
GTIN-koodi
6419410364024
Pitkä tuotenimi
Rotary switch, 3-pole
Liittimen max. vääntömomentti (Nm)
1.8
Mekaaninen kestävyys (käyttökertojen määrä)
50000
Nimellisarvot kaapelikoolla (mm²)
4
Napojen lukumäärä
3
Tuotetyyppi
KU 316 FP
Rated breaking cap. ICN AC-23A 415V (A)
128
Rated breaking cap. ICN AC-23A 500V (A)
128
Rated breaking cap. ICN AC-23A 690V (A)
128
Rated fused short-ckt current back-up fuse opt 1 (A)
25
Rated fused short-ckt current peak value (kA)
3.8
Rated fused short-ckt current RMS Ik opt 1 (kA)
50
Rated fused short-ckt. impulse withstand volt. Uimp (kV)
8
Nimelliseristysjännite Ui (V)
800
Mitoitettu jatkuva virta AC-21A 415V (A)
25
Mitoitettu jatkuva virta AC-21A 500V (A)
25
Mitoitettu jatkuva virta AC-21B 415V (A)
25
Mitoitettu jatkuva virta AC-22A 415V (A)
16
Mitoitettu jatkuva virta AC-22A 500V (A)
16
Rated operational current AC-22A 690V (A)
16
Rated operational current AC-23A 415V (A)
16
Rated operational current AC-23A 500V (A)
16
Rated operational current AC-23A 690V (A)
16
Rated oper. power 3-ph 1500rpm SQ cage motor AC-23A 415V (kW)
7.5
Rated oper. power 3-ph 1500rpm SQ cage motor AC-23A 500V (kW)
7.5
Rated oper. power 3-ph 1500rpm SQ cage motor AC-23A 690V (kW)
11
Rated short-ckt. making cap. Icm 690V (kA)
1
Rated short-time withstand current 1s Icw 690V (kA)
0.7
Rated therm. current Ith (A)
25
Lyhyt tuotekuvaus
Kuormankytkin 3x16A etulevyllä
Kytkintyyppi
Load Break Switch
Tekninen nimi
3x16A 690V AC-22
Terminals bolt size (Cu mm²)
1,5..16

No dimensional drawings available for this product.

Mittakuva

No dimensional drawings available for this product.

Logistiikkatiedot

Pakkauskoko 1
1
Pakkauskoko 1 GTIN-koodi
6419410364024
Myyntiyksikkö
1
