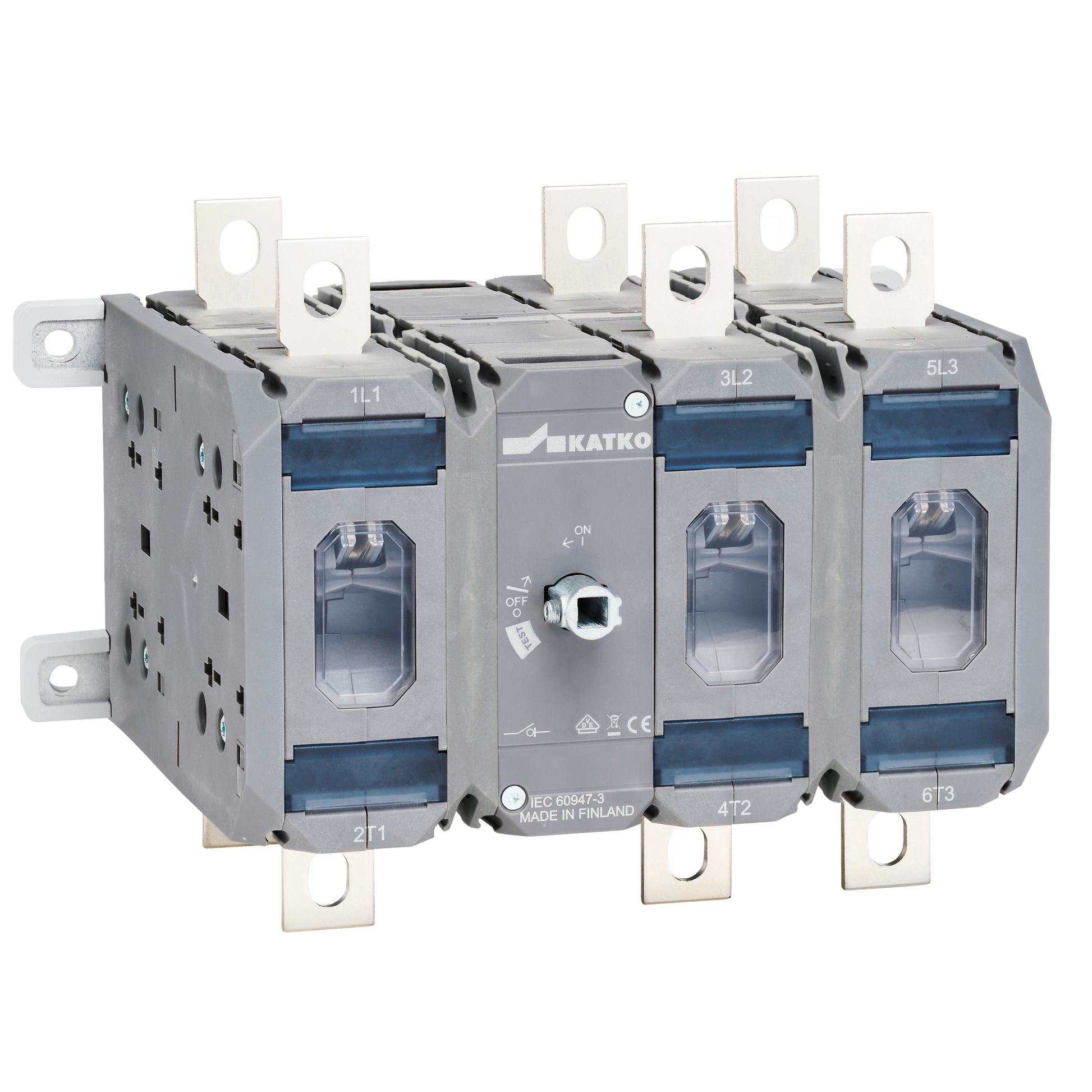

KU 3250WCO L200AD12T6LKX100

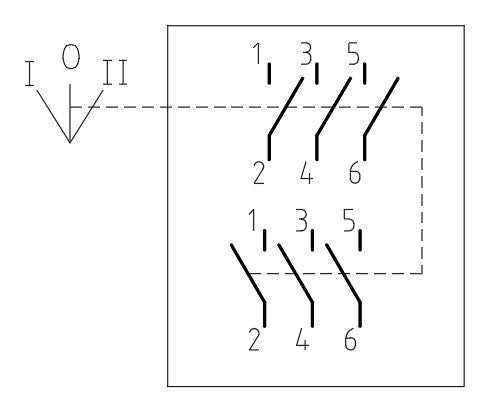

Vaihtokytkin 1-0-2 3x250A

KU 3250WCO L200AD12T6LKX100

Katkon LoadSafe 160–800A vaihtokytkimet ovat suurtehoisia ratkaisuja vaativiin teollisuuden ja sähkönjakelun sovelluksiin, joissa sähkönsyötön jatkuvuus on kriittistä. Ne mahdollistavat luotettavan ja hallitun sähkönlähteen vaihdon suurivirtaisissa järjestelmissä.

Kytkimet on suunniteltu kestämään vaativaa käyttöä ja tarjoamaan pitkäikäistä toimintavarmuutta kohteissa, joissa turvallisuudesta ja käytettävyydestä ei voida tinkiä.

Tuotenumero
20528
Sähkönumero FI
3602993
GTIN-koodi
6419410205280
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
250
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
250
Download Product Datasheet

Haluatko lisätietoja tästä tuotteesta?

Asiantuntijamme on apunasi.

 Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

GTIN-koodi
6419410205280
Syvyys
162.5 mm
ETIM-luokka
EC000216
Sähkönumero FI
3602993
Korkeus
150 mm
Liittimien maksimi kiristysmomentti (Nm)
15..22
Mekaaninen kestävyys (toimintajaksoa)
16000
Nimellisarvot kun kaapelikoko (mm²)
120
Napojen lukumäärä
3
Tuotetyyppi
KU 3250WCO L200AD12T6LKX100
Mitoituskatkaisukyky AC-23A 415 V (A)
2000
Mitoituskatkaisukyky AC-23A 500 V (A)
2000
Mitoituskatkaisukyky AC-23A 690 V (A)
2000
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
250
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 2 (A)
315
Huippuarvo (kA)
26
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
100
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 2 (kA)
50
Nimellissyöksykestojännite, Uimp (kV)
12
Nimelliseristysjännite, Ui (V)
1000
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
250
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
250
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
250
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
250
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
250
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
250
Nimelliskäyttövirta AC-22A 800 V, Ie (A)
250
Nimelliskäyttövirta AC-23A 1000 V, Ie (A)
135
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
250
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
250
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
250
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
132
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
160
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
250
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
14
Terminen nimelliskestovirta 1 s, Icw 1000 V (kA)
8
Avoimen tilan terminen rajavirta, Ith (A)
315
Lyhyt tuotekuvaus
Vaihtokytkin 1-0-2 3x250A
Kytkintyyppi
Load Break Switch
Tekninen nimi
3x250A 690V AC-22
Liitoskaapeleiden / pulttikoko Cu (mm²)
M8
Tilavuus
4.3509 l
Leveys
178.5 mm

Mittakuva

Logistiikkatiedot

Pakkauskoko 1
1
Pakkauskoko 1 syvyys
162.5 mm
Pakkauskoko 1 GTIN-koodi
6419410205280
Pakkauskoko 1 korkeus
150 mm
Pakkauskoko 1 tilavuus
4.3509 l
Pakkauskoko 1 leveys
178.5 mm
Myyntiyksikkö
1
