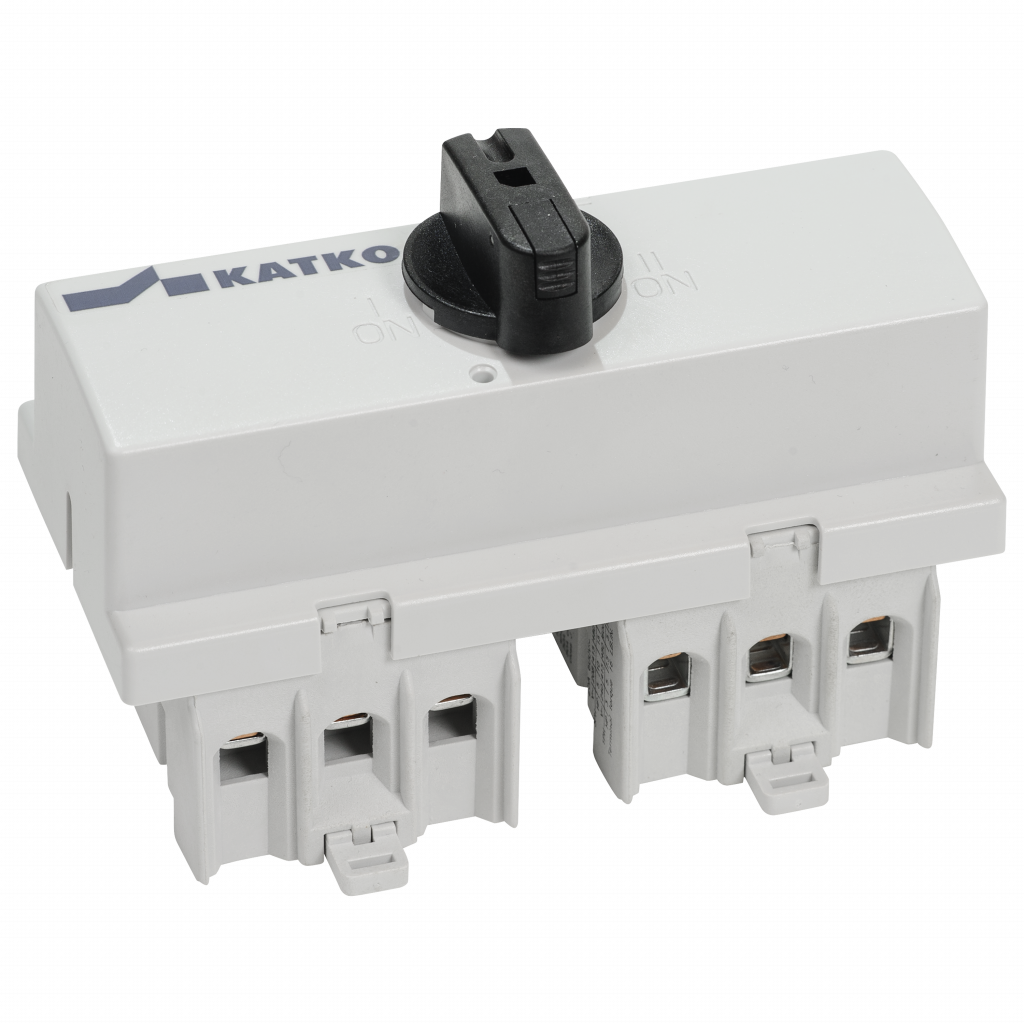

KU 325VV

Vaihtokytkin 1-0-2 3x25A

KU 325VV

Katkon LoadSafe 16–125A vaihtokytkimet tarjoavat joustavan ja luotettavan ratkaisun sähkönlähteen vaihtoon monipuolisissa sähkönjakelusovelluksissa. Useat kokoonpanovaihtoehdot ja laaja lisävarustevalikoima tukevat sekä tavanomaisia että vaativampia asennuksia.

Selkeä käyttö ja vankka rakenne varmistavat turvallisen kytkennän ja toimintavarmuuden pitkällä aikavälillä.

Tuotenumero
22670
Sähkönumero FI
3609257
GTIN-koodi
6419410226704
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
25
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
25
Download Product Datasheet

Haluatko lisätietoja tästä tuotteesta?

Asiantuntijamme on apunasi.

 Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

delivery_time
10
Syvyys
134 mm
ETIM-luokka
EC000216
Sähkönumero FI
3609257
GTIN-koodi
6419410226704
Korkeus
93 mm
Liittimien maksimi kiristysmomentti (Nm)
1.8
Mekaaninen kestävyys (toimintajaksoa)
50000
Nettopaino
0.5004 kg
Nimellisarvot kun kaapelikoko (mm²)
10
Napojen lukumäärä
3
Tuotetyyppi
KU 325VV
Mitoituskatkaisukyky AC-23A 415 V (A)
200
Mitoituskatkaisukyky AC-23A 500 V (A)
200
Mitoituskatkaisukyky AC-23A 690 V (A)
200
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
40
Huippuarvo (kA)
6
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
50
Nimellissyöksykestojännite, Uimp (kV)
8
Nimelliseristysjännite, Ui (V)
800
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
40
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
40
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
40
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
25
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
25
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
25
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
25
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
25
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
25
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
11
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
15
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
22
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
2.5
Terminen nimelliskestovirta 1 s, Icw 690 V (kA)
1.7
Avoimen tilan terminen rajavirta, Ith (A)
40
Lyhyt tuotekuvaus
Vaihtokytkin 1-0-2 3x25A
Kytkintyyppi
Load Break Switch
Tekninen nimi
3x25A 690V AC-22
Liitoskaapeleiden / pulttikoko Cu (mm²)
1,5..16
Tilavuus
0.5608 l
Leveys
45 mm

Mittakuva

Logistiikkatiedot

Pakkauskoko 1 (kpl)
1
Pakkauskoko 1 syvyys
134 mm
Pakkauskoko 1 GTIN-koodi
6419410226704
Pakkauskoko 1 korkeus
93 mm
Pakkauskoko 1 tilavuus
1.6699 l
Pakkauskoko 1 paino
0.5004 kg
Pakkauskoko 1 leveys
134 mm
Myyntiyksikkö
1
