KU 3315 SV

Kuormankytkin 3x315A suoravääntimellä

KU 3315 SV

Katkon LoadSafe 160–800A kuormankytkimet ovat ratkaisuja vaativiin teollisiin ja sähkönjakeluverkkosovelluksiin aina 800 ampeeriin asti. Ne soveltuvat raskaaseen kuorman katkaisuun, moottorien erotukseen sekä varavoiman siirtosovelluksiin. Kytkimet on suunniteltu luotettaviksi ja kestäviksi, varmistaen toimintavarman käytön kohteissa, joissa jatkuvuus ja suorituskyky ovat keskeisiä.

Tuotenumero
30028
Sähkönumero FI
3602935
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
315
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
315
Download Product Datasheet

Haluatko lisätietoja tästä tuotteesta?

Asiantuntijamme on apunasi.

 Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

GTIN-koodi
6419410300282
Syvyys
185 mm
ETIM-luokka
EC000216
Sähkönumero FI
3602935
Korkeus
100 mm
Liittimien maksimi kiristysmomentti (Nm)
30..44
Mekaaninen kestävyys (toimintajaksoa)
10000
Nettopaino
2.5422 kg
Nimellisarvot kun kaapelikoko (mm²)
185
Napojen lukumäärä
3
Tuotetyyppi
KU 3315 SV
Mitoituskatkaisukyky AC-23A 415 V (A)
2520
Mitoituskatkaisukyky AC-23A 500 V (A)
2520
Mitoituskatkaisukyky AC-23A 690 V (A)
2520
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
400
Huippuarvo (kA)
42
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
100
Nimellissyöksykestojännite, Uimp (kV)
12
Nimelliseristysjännite, Ui (V)
1000
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
315
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
315
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
315
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
315
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
315
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
315
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
315
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
315
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
315
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
160
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
200
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
315
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
27.5
Terminen nimelliskestovirta 1 s, Icw 1000 V (kA)
13.5
Avoimen tilan terminen rajavirta, Ith (A)
315
Lyhyt tuotekuvaus
Kuormankytkin 3x315A suoravääntimellä
Kytkintyyppi
Load Break Switch
Tekninen nimi
3x315A 690V AC-22
Liitoskaapeleiden / pulttikoko Cu (mm²)
M10
Tilavuus
3.774 l
Leveys
204 mm

Mittakuva

Logistiikkatiedot

Pakkauskoko 1
1
Pakkauskoko 1 syvyys
185 mm
Pakkauskoko 1 GTIN-koodi
6419410300282
Pakkauskoko 1 korkeus
100 mm
Pakkauskoko 1 tilavuus
3.4225 l
Pakkauskoko 1 paino
2.5422 kg
Pakkauskoko 1 leveys
185 mm
Myyntiyksikkö
1

Ladattavat tiedostot

Avaa sisältö

We continuously improve our products; specifications, features and appearances may change without prior notice.

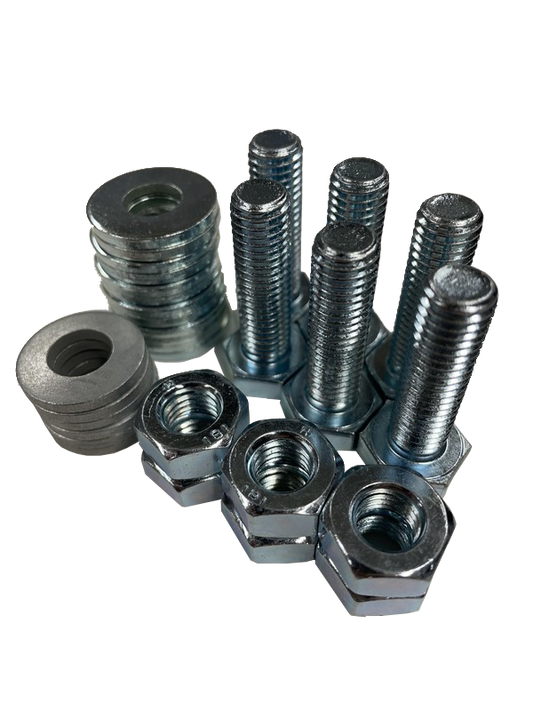

Tuotteelle soveltuvat lisätarvikkeet
