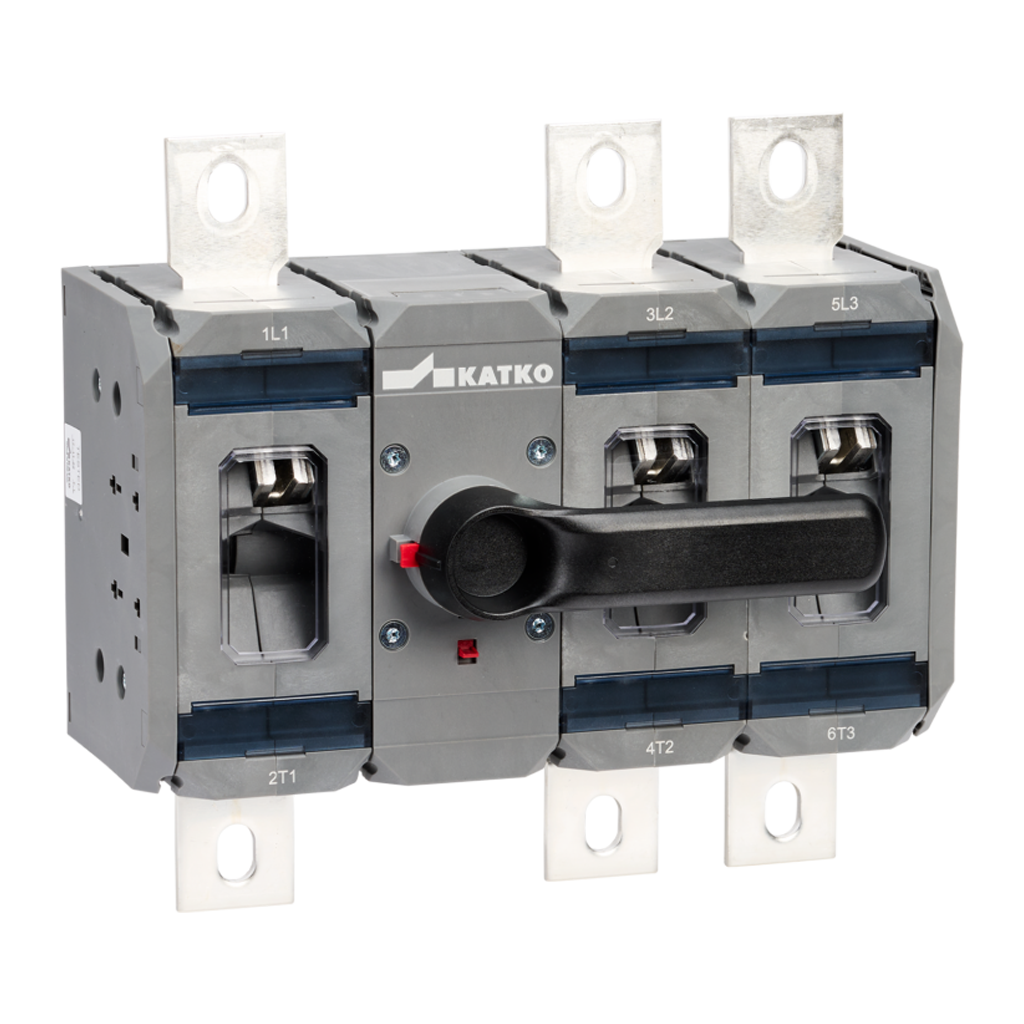

KU 3800 SV

Kuormankytkin 3x800A suoravääntimellä

KU 3800 SV

Katkon LoadSafe 160–800A kuormankytkimet ovat ratkaisuja vaativiin teollisiin ja sähkönjakeluverkkosovelluksiin aina 800 ampeeriin asti. Ne soveltuvat raskaaseen kuorman katkaisuun, moottorien erotukseen sekä varavoiman siirtosovelluksiin. Kytkimet on suunniteltu luotettaviksi ja kestäviksi, varmistaen toimintavarman käytön kohteissa, joissa jatkuvuus ja suorituskyky ovat keskeisiä.

Sähkönumero FI
3602884
GTIN-koodi
6419410484005
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
800
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
800

Looking for more information about this product?

Our team is here to help.

 Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Syvyys
301 mm
ETIM-luokka
EC000216
Sähkönumero FI
3602884
GTIN-koodi
6419410484005
Korkeus
155 mm
Pitkä tuotenimi
Rotary switch, 3-pole, Includes direct handle mechanism
Liittimien maksimi kiristysmomentti (Nm)
50..75
Mekaaninen kestävyys (toimintajaksoa)
10000
Nettopaino
5.2079 kg
Nimellisarvot kun kaapelikoko (mm²)
2*300
Napojen lukumäärä
3
Tuotetyyppi
KU 3800 SV
Mitoituskatkaisukyky AC-23A 415 V (A)
6400
Mitoituskatkaisukyky AC-23A 500 V (A)
6400
Mitoituskatkaisukyky AC-23A 690 V (A)
6400
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
800
Huippuarvo (kA)
76
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
100
Nimellissyöksykestojännite, Uimp (kV)
12
Nimelliseristysjännite, Ui (V)
1000
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
800
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
800
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
800
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
800
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
800
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
800
Nimelliskäyttövirta AC-23A 1000 V, Ie (A)
400
Nimelliskäyttövirta AC-23A 240 V, Ie (A)
800
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
800
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
800
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
800
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
400
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
560
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
800
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
60
Terminen nimelliskestovirta 1 s, Icw 1000 V (kA)
28
Avoimen tilan terminen rajavirta, Ith (A)
800
Lyhyt tuotekuvaus
Kuormankytkin 3x800A suoravääntimellä
Kytkintyyppi
Load Break Switch
Tekninen nimi
3x800A 690V AC-22
Liitoskaapeleiden / pulttikoko Cu (mm²)
M12
Tilavuus
12.0836 l
Leveys
259 mm

Mittakuva

Logistiikkatiedot

Pakkauskoko 1
1
Pakkauskoko 1 syvyys
301 mm
Pakkauskoko 1 GTIN-koodi
6419410484005
Pakkauskoko 1 korkeus
155 mm
Pakkauskoko 1 tilavuus
14.0432 l
Pakkauskoko 1 paino
5.2079 kg
Pakkauskoko 1 leveys
301 mm
Myyntiyksikkö
1
