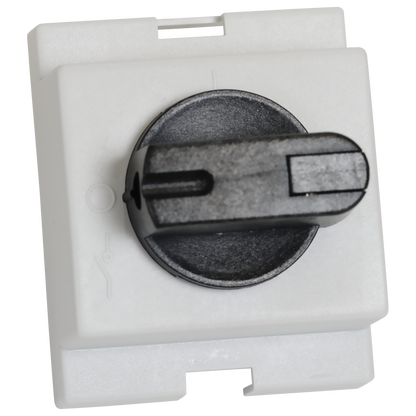

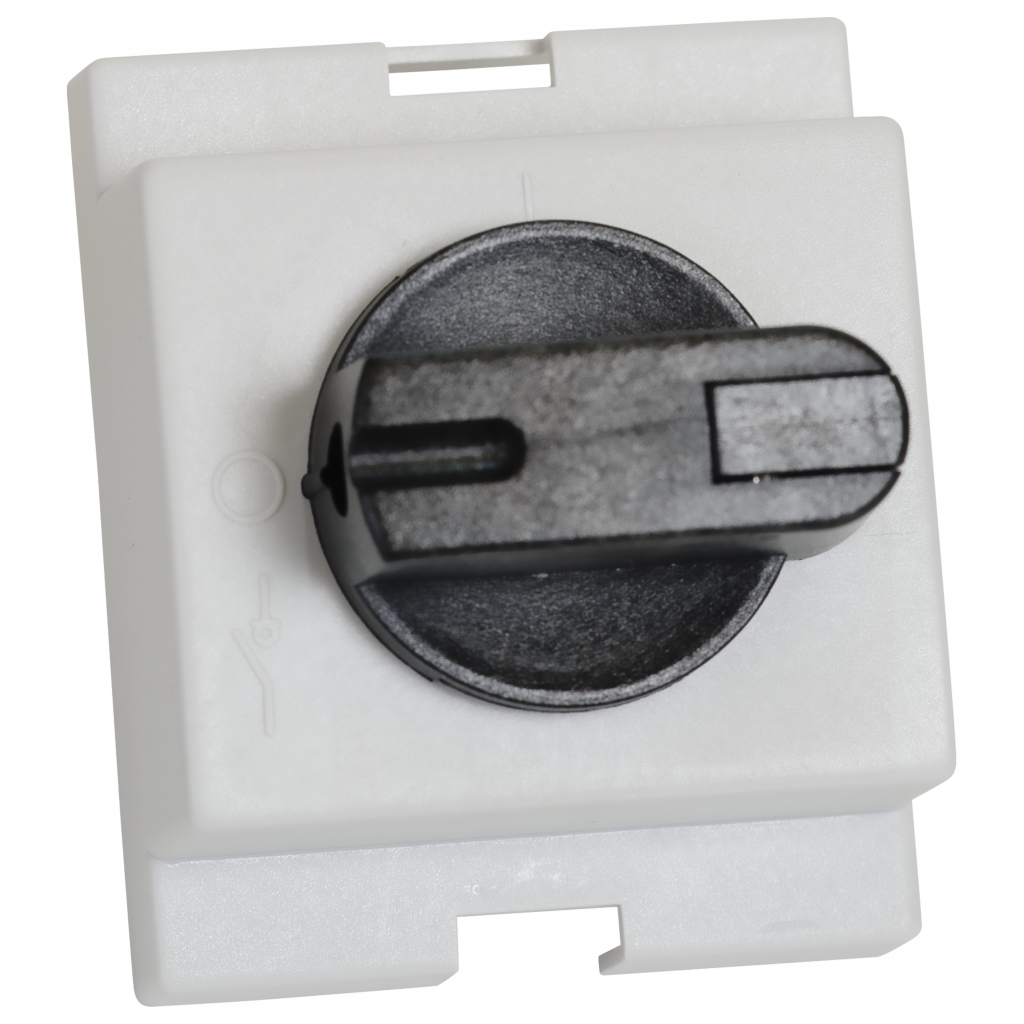

Kuormankytkin 3x80A etulevyllä

KU 380N KKU3P

Kuormankytkin 3x80A etulevyllä

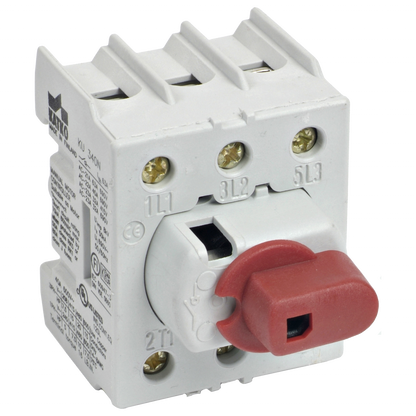

Katkon LoadSafe 16–125A (N) kuormankatkaisukytkimet tarjoavat luotettavan ja tehokkaan kuorman katkaisun laajaan valikoimaan sähkönjakelusovelluksia. Saatavilla 2-, 3-, 4-, 6- ja 8-napaisina sekä laajasti yhteensopivia lisätarvikkeita, mitkä tarjoavat erinomaista joustavuutta niin tavanomaisiin asennuksiin kuin vaativaan teollisuuskäyttöön. Edistynyt kosketin- ja mekaaninen rakenne varmistavat sujuvan toiminnan, pitkän käyttöiän ja toimintavarmuuden, johon voi luottaa pitkällä aikavälillä.

Sähkönumero FI
3609282
GTIN-koodi
6419410210710
Mitoitettu jatkuva virta AC-22A 415V (A)
80
Rated operational current AC-22A 690V (A)
80
Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Syvyys
75 mm
ETIM-luokka
EC000216
Sähkönumero FI
3609282
GTIN-koodi
6419410210710
Korkeus
73 mm
Pitkä tuotenimi
Rotary switch, 3-pole, Front plate with direct handle, Front plate with direct handle
Liittimen max. vääntömomentti (Nm)
2.5
Mekaaninen kestävyys (käyttökertojen määrä)
50000
Nettopaino
0.15 kg
Nimellisarvot kaapelikoolla (mm²)
35
Napojen lukumäärä
3
Tuotetyyppi
KU 380N KKU3P
Rated breaking cap. ICN AC-23A 415V (A)
504
Rated breaking cap. ICN AC-23A 500V (A)
320
Rated breaking cap. ICN AC-23A 690V (A)
320
Rated fused short-ckt current back-up fuse opt 1 (A)
80
Rated fused short-ckt current peak value (kA)
8.7
Rated fused short-ckt current RMS Ik opt 1 (kA)
50
Rated fused short-ckt. impulse withstand volt. Uimp (kV)
8
Nimelliseristysjännite Ui (V)
800
Mitoitettu jatkuva virta AC-21A 415V (A)
100
Mitoitettu jatkuva virta AC-21A 500V (A)
100
Mitoitettu jatkuva virta AC-21B 415V (A)
100
Mitoitettu jatkuva virta AC-22A 415V (A)
80
Mitoitettu jatkuva virta AC-22A 500V (A)
80
Rated operational current AC-22A 690V (A)
80
Rated operational current AC-23A 415V (A)
63
Rated operational current AC-23A 500V (A)
40
Rated operational current AC-23A 690V (A)
40
Rated oper. power 3-ph 1500rpm SQ cage motor AC-23A 415V (kW)
30
Rated oper. power 3-ph 1500rpm SQ cage motor AC-23A 500V (kW)
30
Rated oper. power 3-ph 1500rpm SQ cage motor AC-23A 690V (kW)
37
Rated short-ckt. making cap. Icm 690V (kA)
2.5
Rated short-time withstand current 1s Icw 690V (kA)
2
Rated therm. current Ith (A)
100
Lyhyt tuotekuvaus
Kuormankytkin 3x80A etulevyllä
Kytkintyyppi
Load Break Switch
Tekninen nimi
3x80A 690V AC-22
Terminals bolt size (Cu mm²)
2.5..35
Tilavuus
0.2738 l
Leveys
50 mm

Mittakuva

Logistiikkatiedot

Pakkauskoko 1
1
Pakkauskoko 1 syvyys
75 mm
Pakkauskoko 1 GTIN-koodi
6419410210710
Pakkauskoko 1 korkeus
73 mm
Pakkauskoko 1 tilavuus
0.4106 l
Pakkauskoko 1 paino
0.154 kg
Pakkauskoko 1 leveys
75 mm
Myyntiyksikkö
1
