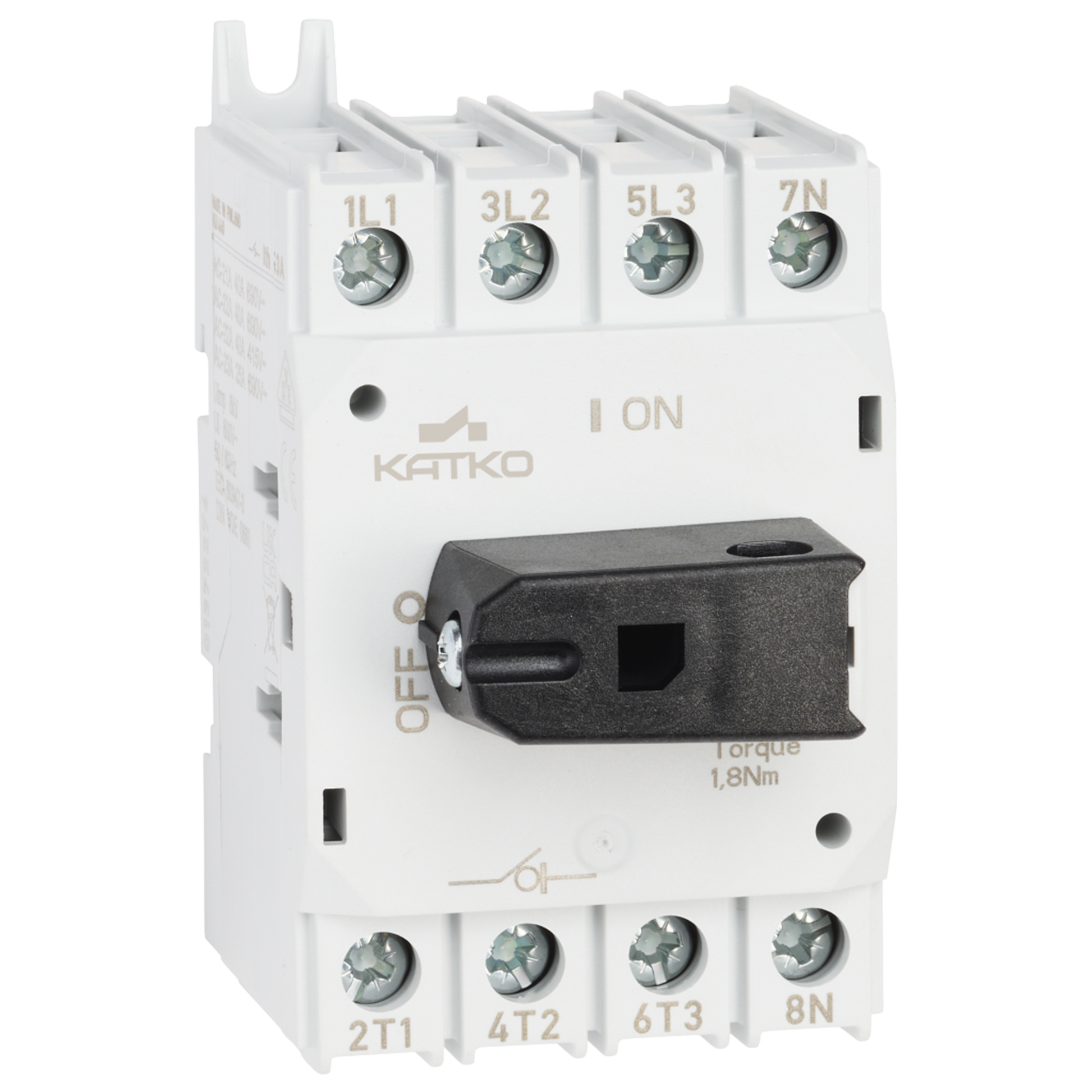

KU 416

Kuormankytkin 4x16A

KU 416

Katkon LoadSafe 16–40A kuormankytkimet ovat kompakteja ja suorituskykyisiä ratkaisuja tehokkaaseen kuorman katkaisuun pienemmissä sähköjärjestelmissä. Kytkimiä on saatavilla 2-, 3-, 4-, 6- ja 8-napaisina versioina. Vankka kytkinrakenne ja hopeakosketinteknologia takaavat turvallisen ja kestävän toiminnan vaativissakin olosuhteissa.

Kuormankytkimet ovat VDE-hyväksyttyjä ja kolmannen osapuolen testaamia, mikä varmistaa kansainvälisten laatu- ja turvallisuusstandardien täyttymisen. Suomessa valmistetut kytkimet ja kattava valikoima lisävarusteita tarjoavat korkean suorituskyvyn ja asennustehokkuuden, tukien kestävien sähkönjakeluratkaisujen toteuttamista.

Sähkönumero FI
3609694
GTIN-koodi
6419410257722
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
16
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
16

Looking for more information about this product?

Our team is here to help.

 Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Syvyys
63 mm
ETIM-luokka
EC000216
Sähkönumero FI
3609694
GTIN-koodi
6419410257722
Korkeus
84 mm
Pitkä tuotenimi
Rotary switch, 4-pole
Liittimien maksimi kiristysmomentti (Nm)
1.8
Mekaaninen kestävyys (toimintajaksoa)
50000
Nettopaino
0.1807 kg
Nimellisarvot kun kaapelikoko (mm²)
4
Napojen lukumäärä
4
Tuotetyyppi
KU 416
Mitoituskatkaisukyky AC-23A 415 V (A)
128
Mitoituskatkaisukyky AC-23A 500 V (A)
128
Mitoituskatkaisukyky AC-23A 690 V (A)
128
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
25
Huippuarvo (kA)
3.8
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
50
Nimellissyöksykestojännite, Uimp (kV)
8
Nimelliseristysjännite, Ui (V)
800
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
25
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
25
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
25
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
16
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
16
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
16
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
16
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
16
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
16
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
7.5
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
7.5
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
11
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
1
Terminen nimelliskestovirta 1 s, Icw 690 V (kA)
0.7
Avoimen tilan terminen rajavirta, Ith (A)
25
Lyhyt tuotekuvaus
Kuormankytkin 4x16A
Kytkintyyppi
Load Break Switch
Tekninen nimi
4x16A 690V AC-22
Liitoskaapeleiden / pulttikoko Cu (mm²)
1,5..16
Tilavuus
0.254 l
Leveys
48 mm

Mittakuva

Logistiikkatiedot

Pakkauskoko 1
1
Pakkauskoko 1 syvyys
63 mm
Pakkauskoko 1 GTIN-koodi
6419410257722
Pakkauskoko 1 korkeus
84 mm
Pakkauskoko 1 tilavuus
0.3334 l
Pakkauskoko 1 paino
0.1807 kg
Pakkauskoko 1 leveys
63 mm
Myyntiyksikkö
1
