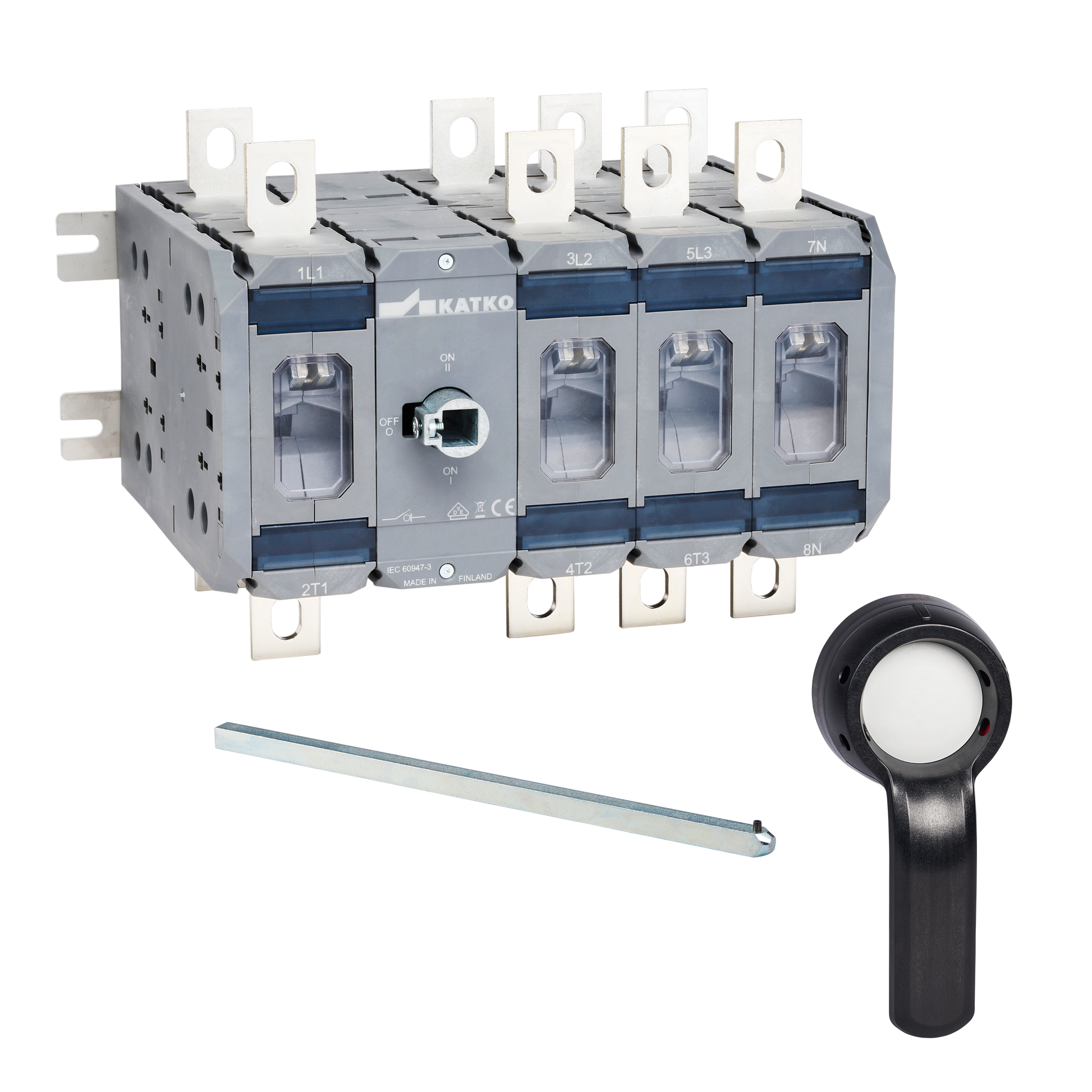

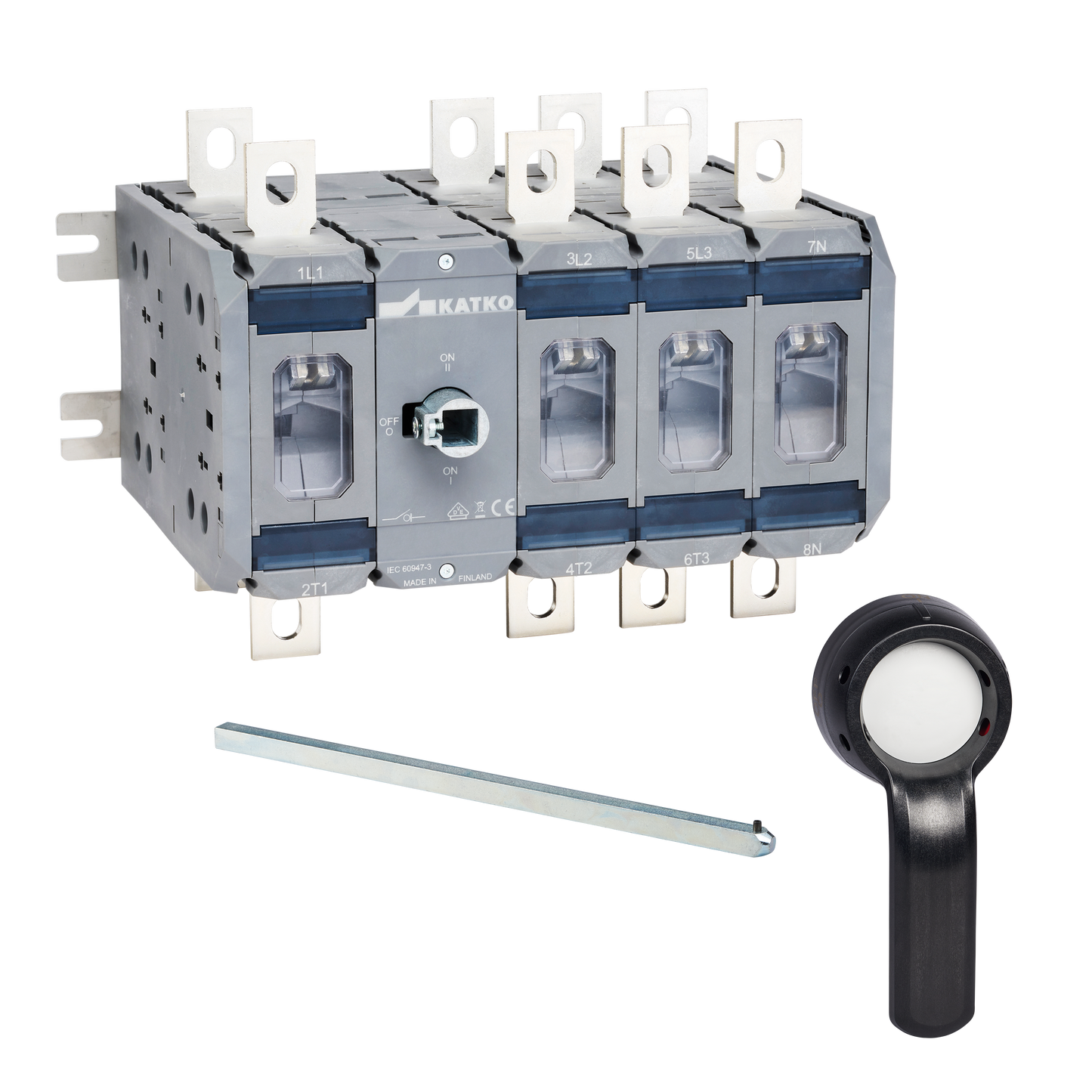

KU 4315CO LVK228LKX150

Vaihtokytkin 1-0-2 4x315A

KU 4315CO LVK228LKX150

Katkon LoadSafe 160–800A vaihtokytkimet ovat suurtehoisia ratkaisuja vaativiin teollisuuden ja sähkönjakelun sovelluksiin, joissa sähkönsyötön jatkuvuus on kriittistä. Ne mahdollistavat luotettavan ja hallitun sähkönlähteen vaihdon suurivirtaisissa järjestelmissä.

Kytkimet on suunniteltu kestämään vaativaa käyttöä ja tarjoamaan pitkäikäistä toimintavarmuutta kohteissa, joissa turvallisuudesta ja käytettävyydestä ei voida tinkiä.

Tuotenumero
30026
Sähkönumero FI
3602933
GTIN-koodi
6419410300268
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
315
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
315
Download Product Datasheet

Haluatko lisätietoja tästä tuotteesta?

Asiantuntijamme on apunasi.

 Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

GTIN-koodi
6419410300268
Syvyys
185 mm
ETIM-luokka
EC000216
Sähkönumero FI
3602933
Korkeus
185 mm
Liittimien maksimi kiristysmomentti (Nm)
30..44
Mekaaninen kestävyys (toimintajaksoa)
10000
Nettopaino
7.6362 kg
Nimellisarvot kun kaapelikoko (mm²)
185
Napojen lukumäärä
4
Tuotetyyppi
KU 4315CO LVK228LKX150
Mitoituskatkaisukyky AC-23A 415 V (A)
2520
Mitoituskatkaisukyky AC-23A 500 V (A)
2520
Mitoituskatkaisukyky AC-23A 690 V (A)
2520
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
400
Huippuarvo (kA)
42
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
100
Nimellissyöksykestojännite, Uimp (kV)
12
Nimelliseristysjännite, Ui (V)
1000
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
315
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
315
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
315
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
315
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
315
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
315
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
315
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
315
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
315
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
160
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
200
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
315
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
27.5
Terminen nimelliskestovirta 1 s, Icw 1000 V (kA)
13.5
Avoimen tilan terminen rajavirta, Ith (A)
315
Lyhyt tuotekuvaus
Vaihtokytkin 1-0-2 4x315A
Kytkintyyppi
Load Break Switch
Tekninen nimi
4x315A 690V AC-22
Liitoskaapeleiden / pulttikoko Cu (mm²)
M10
Tilavuus
8.4878 l
Leveys
248 mm

Mittakuva

Logistiikkatiedot

Pakkauskoko 1
1
Pakkauskoko 1 syvyys
185 mm
Pakkauskoko 1 GTIN-koodi
6419410300268
Pakkauskoko 1 korkeus
185 mm
Pakkauskoko 1 tilavuus
6.3316 l
Pakkauskoko 1 paino
7.6362 kg
Pakkauskoko 1 leveys
185 mm
Myyntiyksikkö
1
