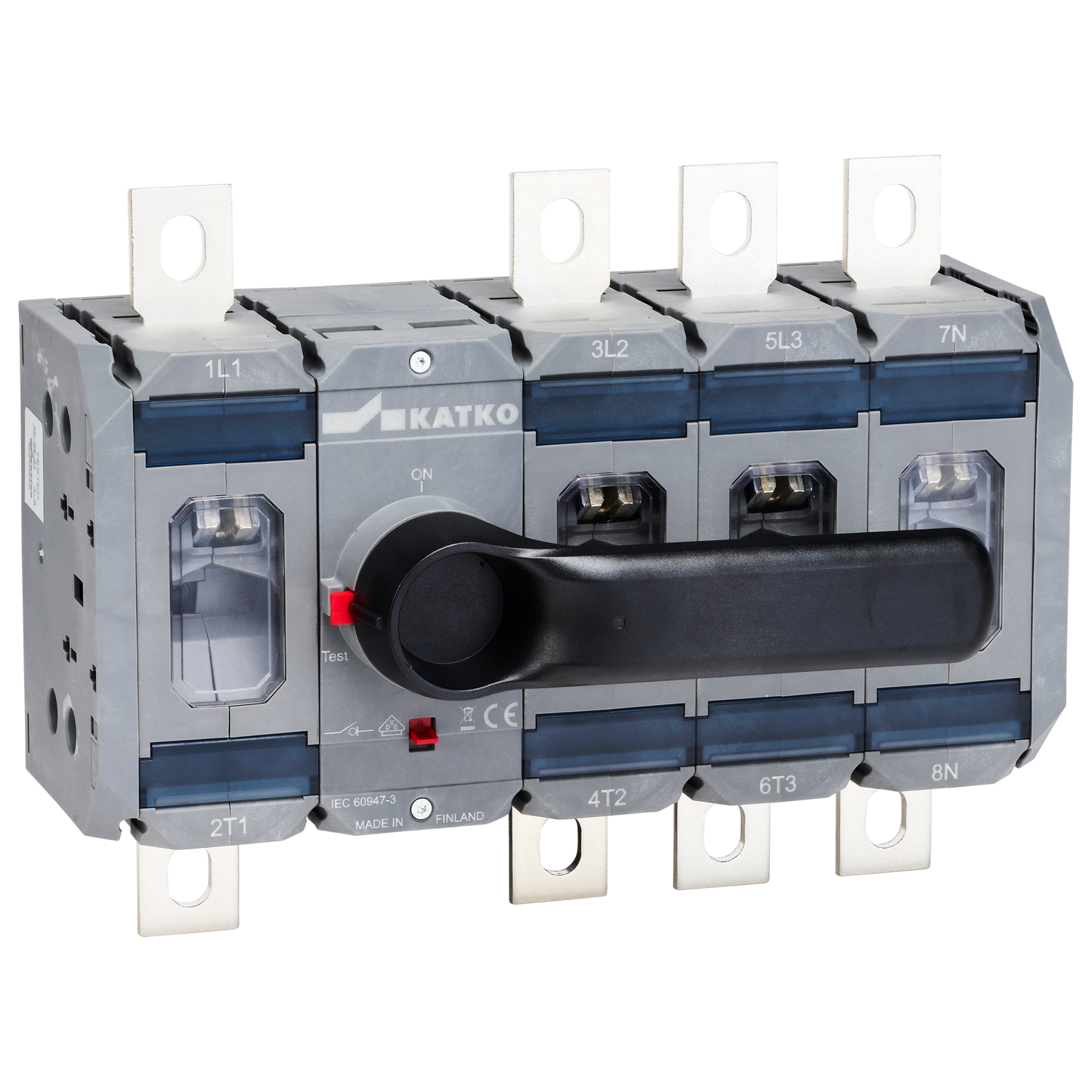

KU 4400 SV

Kuormankytkin 4x400A suoravääntimellä

KU 4400 SV

Katkon LoadSafe 160–800A kuormankytkimet ovat ratkaisuja vaativiin teollisiin ja sähkönjakeluverkkosovelluksiin aina 800 ampeeriin asti. Ne soveltuvat raskaaseen kuorman katkaisuun, moottorien erotukseen sekä varavoiman siirtosovelluksiin. Kytkimet on suunniteltu luotettaviksi ja kestäviksi, varmistaen toimintavarman käytön kohteissa, joissa jatkuvuus ja suorituskyky ovat keskeisiä.

Tuotenumero
30032
Sähkönumero FI
3602938
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
400
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
400
Download Product Datasheet

Haluatko lisätietoja tästä tuotteesta?

Asiantuntijamme on apunasi.

 Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

delivery_time
10
Syvyys
185 mm
ETIM-luokka
EC000216
Sähkönumero FI
3602938
GTIN-koodi
6419410300329
Korkeus
100 mm
Liittimien maksimi kiristysmomentti (Nm)
30..44
Mekaaninen kestävyys (toimintajaksoa)
10000
Nettopaino
3.0058 kg
Nimellisarvot kun kaapelikoko (mm²)
240
Napojen lukumäärä
4
Tuotetyyppi
KU 4400 SV
Mitoituskatkaisukyky AC-23A 415 V (A)
3200
Mitoituskatkaisukyky AC-23A 500 V (A)
3200
Mitoituskatkaisukyky AC-23A 690 V (A)
3200
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
400
Huippuarvo (kA)
42
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
100
Nimellissyöksykestojännite, Uimp (kV)
12
Nimelliseristysjännite, Ui (V)
1000
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
400
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
400
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
400
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
400
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
400
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
400
Nimelliskäyttövirta AC-22B 800 V, Ie (A)
400
Nimelliskäyttövirta AC-23A 1000 V, Ie (A)
200
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
400
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
400
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
400
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
200
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
250
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
355
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
27.5
Terminen nimelliskestovirta 1 s, Icw 1000 V (kA)
13.5
Avoimen tilan terminen rajavirta, Ith (A)
400
Lyhyt tuotekuvaus
Kuormankytkin 4x400A suoravääntimellä
Kytkintyyppi
Load Break Switch
Tekninen nimi
4x400A 690V AC-22
Liitoskaapeleiden / pulttikoko Cu (mm²)
M10
Tilavuus
4.588 l
Leveys
248 mm

Mittakuva

Logistiikkatiedot

Pakkauskoko 1 (kpl)
1
Pakkauskoko 1 syvyys
185 mm
Pakkauskoko 1 GTIN-koodi
6419410300329
Pakkauskoko 1 korkeus
100 mm
Pakkauskoko 1 tilavuus
3.4225 l
Pakkauskoko 1 paino
3.0058 kg
Pakkauskoko 1 leveys
185 mm
Myyntiyksikkö
1
