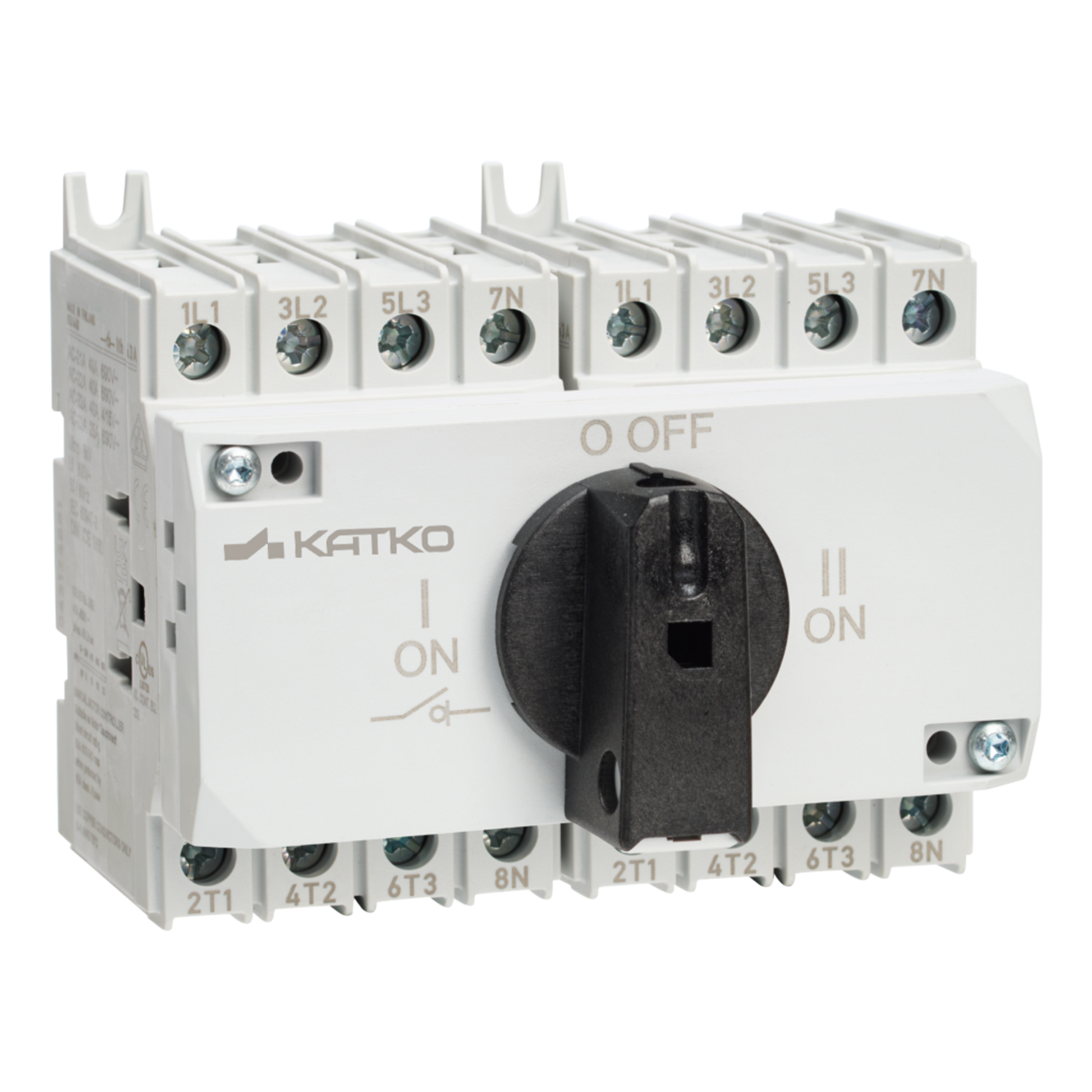

Vaihtokytkin 1-0-2 4x40A

KU 440CO

Vaihtokytkin 1-0-2 4x40A

Katkon LoadSafe 16–40A kuormankytkimet ovat kompakteja ja suorituskykyisiä ratkaisuja tehokkaaseen kuorman katkaisuun pienemmissä sähköjärjestelmissä. Kytkimiä on saatavilla 2-, 3-, 4-, 6- ja 8-napaisina versioina. Vankka kytkinrakenne ja hopeakosketinteknologia takaavat turvallisen ja kestävän toiminnan vaativissakin olosuhteissa.

Kuormankytkimet ovat VDE-hyväksyttyjä ja kolmannen osapuolen testaamia, mikä varmistaa kansainvälisten laatu- ja turvallisuusstandardien täyttymisen. Suomessa valmistetut kytkimet ja kattava valikoima lisävarusteita tarjoavat korkean suorituskyvyn ja asennustehokkuuden, tukien kestävien sähkönjakeluratkaisujen toteuttamista.

Sähkönumero FI
3663122
GTIN-koodi
6419410337837
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
40
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
40
Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Syvyys
79.7 mm
ETIM-luokka
EC000216
Sähkönumero FI
3663122
GTIN-koodi
6419410337837
Korkeus
71 mm
Pitkä tuotenimi
Rotary switch, Changeover switch with 1-0-2 positions,4-pole
Liittimien maksimi kiristysmomentti (Nm)
1.8
Mekaaninen kestävyys (toimintajaksoa)
50000
Nimellisarvot kun kaapelikoko (mm²)
16
Napojen lukumäärä
4
Tuotetyyppi
KU 440CO
Mitoituskatkaisukyky AC-23A 415 V (A)
320
Mitoituskatkaisukyky AC-23A 500 V (A)
200
Mitoituskatkaisukyky AC-23A 690 V (A)
200
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
40
Huippuarvo (kA)
4.5
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
25
Nimellissyöksykestojännite, Uimp (kV)
8
Nimelliseristysjännite, Ui (V)
800
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
40
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
40
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
40
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
40
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
40
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
40
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
40
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
25
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
25
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
22
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
15
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
22
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
1
Terminen nimelliskestovirta 1 s, Icw 690 V (kA)
0.7
Avoimen tilan terminen rajavirta, Ith (A)
63
Lyhyt tuotekuvaus
Vaihtokytkin 1-0-2 4x40A
Kytkintyyppi
Load Break Switch
Tekninen nimi
4x40A 690V AC-22
Liitoskaapeleiden / pulttikoko Cu (mm²)
1,5..16
Tilavuus
0.5398 l
Leveys
95.4 mm

Mittakuva

Logistiikkatiedot

Pakkauskoko 1
1
Pakkauskoko 1 syvyys
79.7 mm
Pakkauskoko 1 GTIN-koodi
6419410337837
Pakkauskoko 1 korkeus
71 mm
Pakkauskoko 1 tilavuus
0.451 l
Pakkauskoko 1 leveys
79.7 mm
Myyntiyksikkö
1
