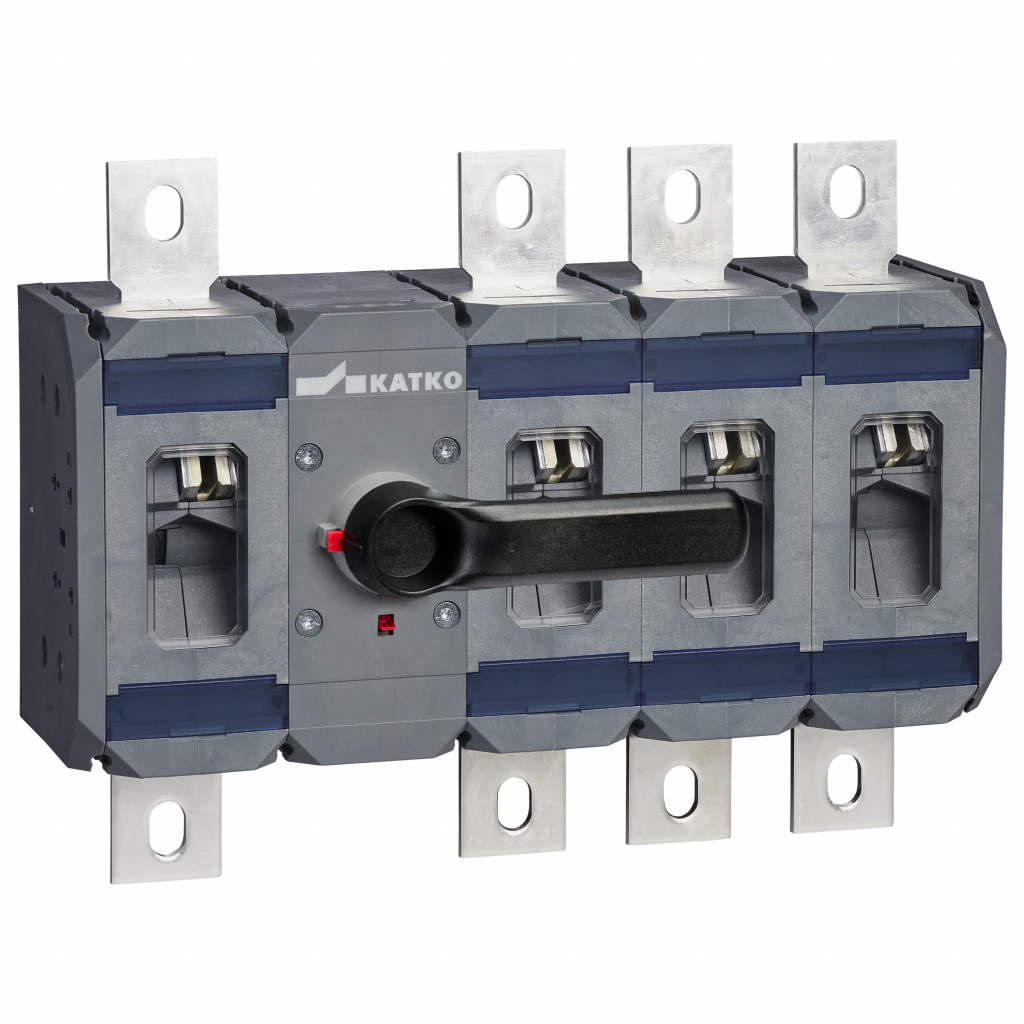

KU 4630 SV

Kuormankytkin 4x630A suoravääntimellä

KU 4630 SV

Katkon LoadSafe 160–800A kuormankytkimet ovat ratkaisuja vaativiin teollisiin ja sähkönjakeluverkkosovelluksiin aina 800 ampeeriin asti. Ne soveltuvat raskaaseen kuorman katkaisuun, moottorien erotukseen sekä varavoiman siirtosovelluksiin. Kytkimet on suunniteltu luotettaviksi ja kestäviksi, varmistaen toimintavarman käytön kohteissa, joissa jatkuvuus ja suorituskyky ovat keskeisiä.

Sähkönumero FI
3602885
GTIN-koodi
6419410484012
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
630
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
630

Looking for more information about this product?

Our team is here to help.

 Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Syvyys
366 mm
ETIM-luokka
EC000216
Sähkönumero FI
3602885
GTIN-koodi
6419410484012
Korkeus
155 mm
Pitkä tuotenimi
Rotary switch, 4-pole, Includes direct handle mechanism
Liittimien maksimi kiristysmomentti (Nm)
50..75
Mekaaninen kestävyys (toimintajaksoa)
10000
Nettopaino
6.4788 kg
Nimellisarvot kun kaapelikoko (mm²)
2*185
Napojen lukumäärä
4
Tuotetyyppi
KU 4630 SV
Mitoituskatkaisukyky AC-23A 415 V (A)
5040
Mitoituskatkaisukyky AC-23A 500 V (A)
5040
Mitoituskatkaisukyky AC-23A 690 V (A)
5040
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
800
Huippuarvo (kA)
76
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
100
Nimellissyöksykestojännite, Uimp (kV)
12
Nimelliseristysjännite, Ui (V)
1000
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
630
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
630
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
630
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
630
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
630
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
630
Nimelliskäyttövirta AC-23A 240 V, Ie (A)
630
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
630
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
630
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
630
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
355
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
400
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
630
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
60
Terminen nimelliskestovirta 1 s, Icw 1000 V (kA)
28
Avoimen tilan terminen rajavirta, Ith (A)
630
Lyhyt tuotekuvaus
Kuormankytkin 4x630A suoravääntimellä
Kytkintyyppi
Load Break Switch
Tekninen nimi
4x630A 690V AC-22
Liitoskaapeleiden / pulttikoko Cu (mm²)
M12
Tilavuus
14.6931 l
Leveys
259 mm

Mittakuva

Logistiikkatiedot

Pakkauskoko 1
1
Pakkauskoko 1 syvyys
366 mm
Pakkauskoko 1 GTIN-koodi
6419410484012
Pakkauskoko 1 korkeus
155 mm
Pakkauskoko 1 tilavuus
20.7632 l
Pakkauskoko 1 paino
6.4788 kg
Pakkauskoko 1 leveys
366 mm
Myyntiyksikkö
1
