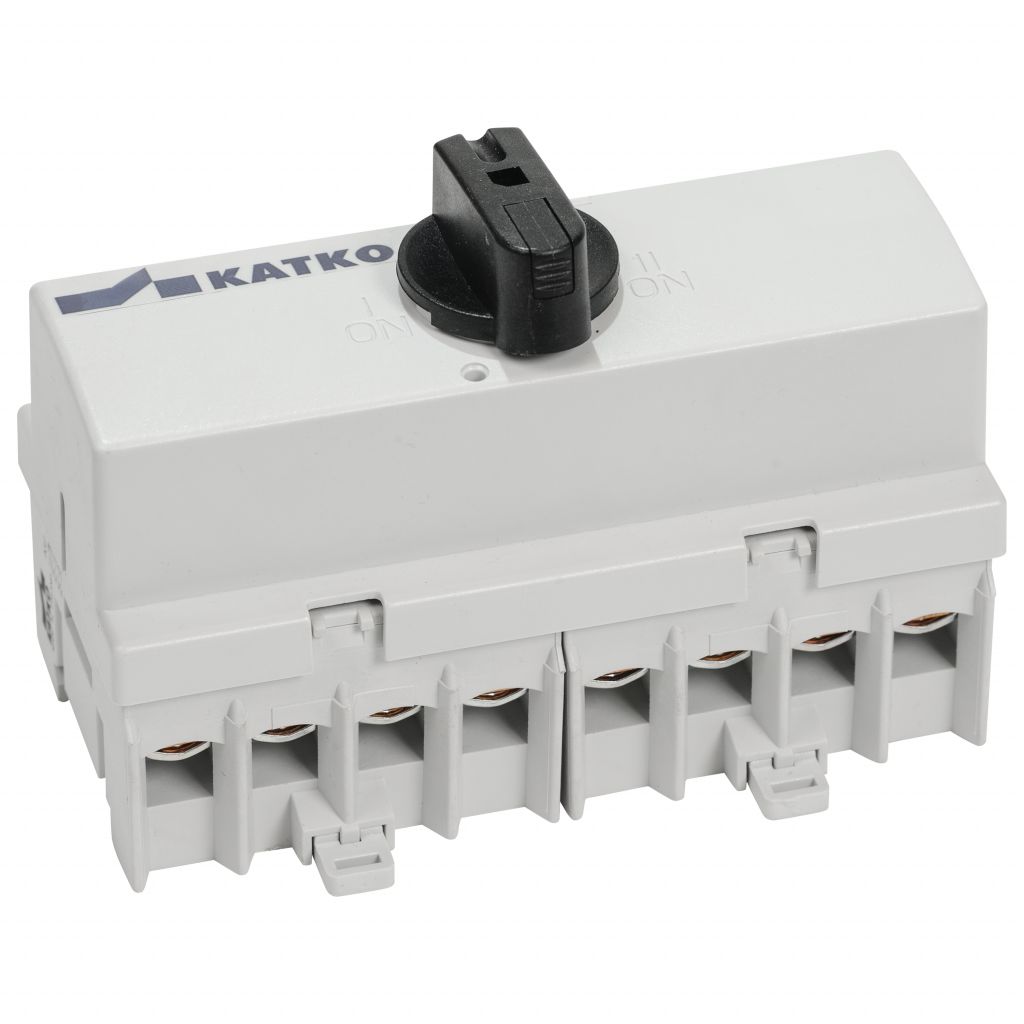

KU 463VV

Vaihtokytkin 1-0-2 4x63A

KU 463VV

Katkon LoadSafe 16–125A (N) kuormankatkaisukytkimet tarjoavat luotettavan ja tehokkaan kuorman katkaisun laajaan valikoimaan sähkönjakelusovelluksia. Saatavilla 2-, 3-, 4-, 6- ja 8-napaisina sekä laajasti yhteensopivia lisätarvikkeita, mitkä tarjoavat erinomaista joustavuutta niin tavanomaisiin asennuksiin kuin vaativaan teollisuuskäyttöön. Edistynyt kosketin- ja mekaaninen rakenne varmistavat sujuvan toiminnan, pitkän käyttöiän ja toimintavarmuuden, johon voi luottaa pitkällä aikavälillä.

Sähkönumero FI
3620275
GTIN-koodi
6419410226780
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
63
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
63

Looking for more information about this product?

Our team is here to help.

 Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Syvyys
134 mm
ETIM-luokka
EC000216
Sähkönumero FI
3620275
GTIN-koodi
6419410226780
Korkeus
93 mm
Pitkä tuotenimi
Rotary switch, 4-pole
Liittimien maksimi kiristysmomentti (Nm)
2.5
Mekaaninen kestävyys (toimintajaksoa)
50000
Nettopaino
0.5919 kg
Nimellisarvot kun kaapelikoko (mm²)
25
Napojen lukumäärä
4
Tuotetyyppi
KU 463VV
Mitoituskatkaisukyky AC-23A 415 V (A)
320
Mitoituskatkaisukyky AC-23A 500 V (A)
320
Mitoituskatkaisukyky AC-23A 690 V (A)
320
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
80
Huippuarvo (kA)
8.7
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
50
Nimellissyöksykestojännite, Uimp (kV)
8
Nimelliseristysjännite, Ui (V)
800
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
80
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
80
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
80
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
63
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
63
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
63
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
40
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
40
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
40
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
22
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
30
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
37
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
2.5
Terminen nimelliskestovirta 1 s, Icw 690 V (kA)
2
Avoimen tilan terminen rajavirta, Ith (A)
80
Lyhyt tuotekuvaus
Vaihtokytkin 1-0-2 4x63A
Kytkintyyppi
Load Break Switch
Tekninen nimi
4x63A 690V AC-22
Liitoskaapeleiden / pulttikoko Cu (mm²)
2.5..35
Tilavuus
0.5608 l
Leveys
45 mm

Mittakuva

Logistiikkatiedot

Pakkauskoko 1
1
Pakkauskoko 1 syvyys
134 mm
Pakkauskoko 1 GTIN-koodi
6419410226780
Pakkauskoko 1 korkeus
93 mm
Pakkauskoko 1 tilavuus
1.6699 l
Pakkauskoko 1 paino
0.5919 kg
Pakkauskoko 1 leveys
134 mm
Myyntiyksikkö
1
