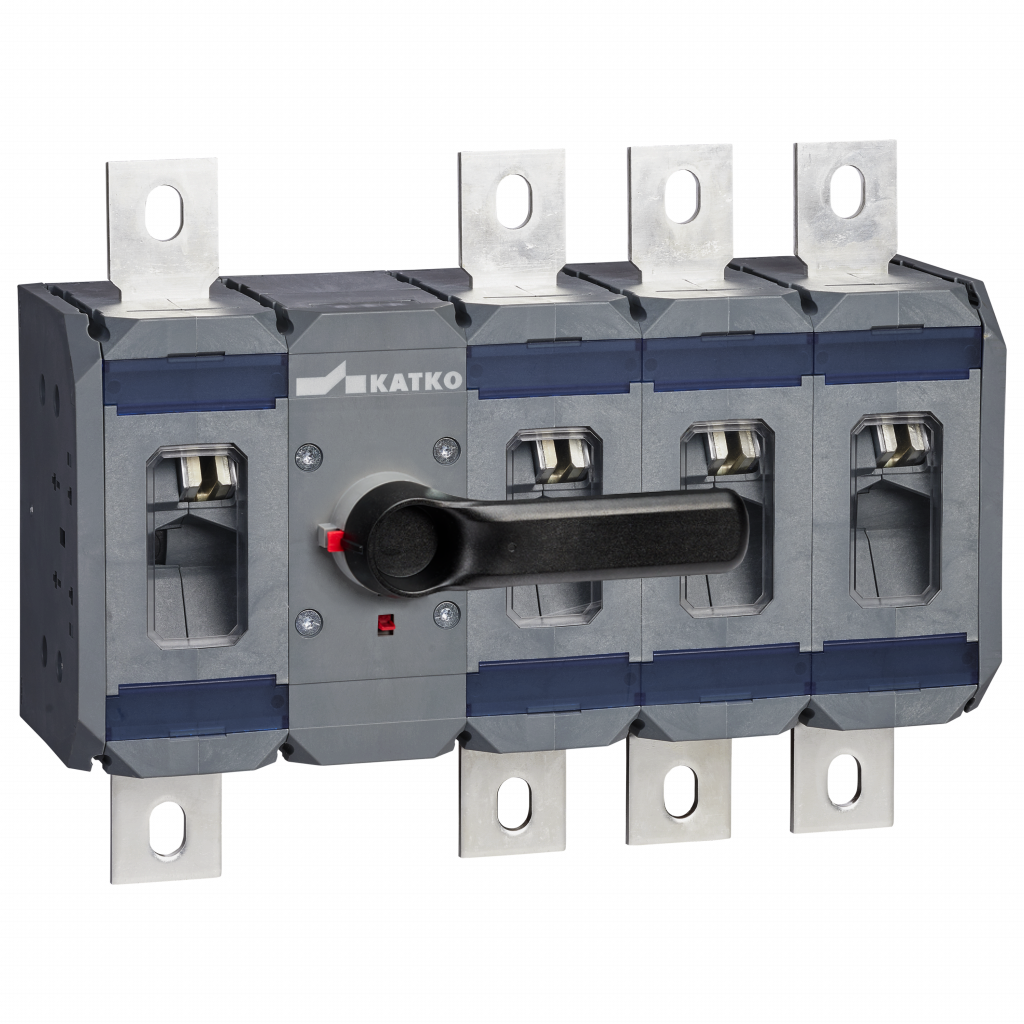

KU 4800 SV

Kuormankytkin 4x800A suoravääntimellä

KU 4800 SV

Katkon LoadSafe 160–800A kuormankytkimet ovat ratkaisuja vaativiin teollisiin ja sähkönjakeluverkkosovelluksiin aina 800 ampeeriin asti. Ne soveltuvat raskaaseen kuorman katkaisuun, moottorien erotukseen sekä varavoiman siirtosovelluksiin. Kytkimet on suunniteltu luotettaviksi ja kestäviksi, varmistaen toimintavarman käytön kohteissa, joissa jatkuvuus ja suorituskyky ovat keskeisiä.

Tuotenumero
48402
Sähkönumero FI
3602886
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
800
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
800
Download Product Datasheet

Haluatko lisätietoja tästä tuotteesta?

Asiantuntijamme on apunasi.

 Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

GTIN-koodi
6419410484029
Syvyys
366 mm
ETIM-luokka
EC000216
Sähkönumero FI
3602886
Korkeus
155 mm
Liittimien maksimi kiristysmomentti (Nm)
50..75
Mekaaninen kestävyys (toimintajaksoa)
10000
Nettopaino
6.4788 kg
Nimellisarvot kun kaapelikoko (mm²)
2*300
Napojen lukumäärä
4
Tuotetyyppi
KU 4800 SV
Mitoituskatkaisukyky AC-23A 415 V (A)
6400
Mitoituskatkaisukyky AC-23A 500 V (A)
6400
Mitoituskatkaisukyky AC-23A 690 V (A)
6400
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
800
Huippuarvo (kA)
76
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
100
Nimellissyöksykestojännite, Uimp (kV)
12
Nimelliseristysjännite, Ui (V)
1000
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
800
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
800
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
800
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
800
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
800
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
800
Nimelliskäyttövirta AC-23A 1000 V, Ie (A)
400
Nimelliskäyttövirta AC-23A 240 V, Ie (A)
800
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
800
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
800
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
800
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
400
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
560
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
800
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
60
Terminen nimelliskestovirta 1 s, Icw 1000 V (kA)
28
Avoimen tilan terminen rajavirta, Ith (A)
800
Lyhyt tuotekuvaus
Kuormankytkin 4x800A suoravääntimellä
Kytkintyyppi
Load Break Switch
Tekninen nimi
4x800A 690V AC-22
Liitoskaapeleiden / pulttikoko Cu (mm²)
M12
Tilavuus
14.6931 l
Leveys
259 mm

Mittakuva

Logistiikkatiedot

Pakkauskoko 1
1
Pakkauskoko 1 syvyys
366 mm
Pakkauskoko 1 GTIN-koodi
6419410484029
Pakkauskoko 1 korkeus
155 mm
Pakkauskoko 1 tilavuus
20.7632 l
Pakkauskoko 1 paino
6.4788 kg
Pakkauskoko 1 leveys
366 mm
Myyntiyksikkö
1

Ladattavat tiedostot

Avaa sisältö

We continuously improve our products; specifications, features and appearances may change without prior notice.

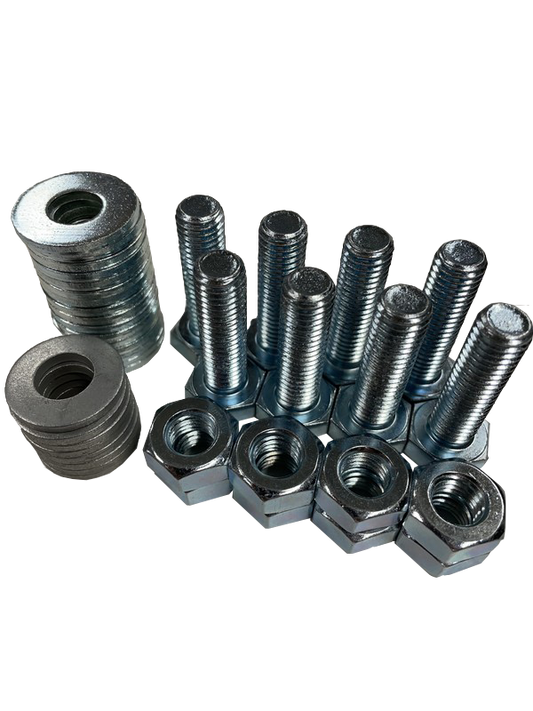

Tuotteelle soveltuvat lisätarvikkeet
