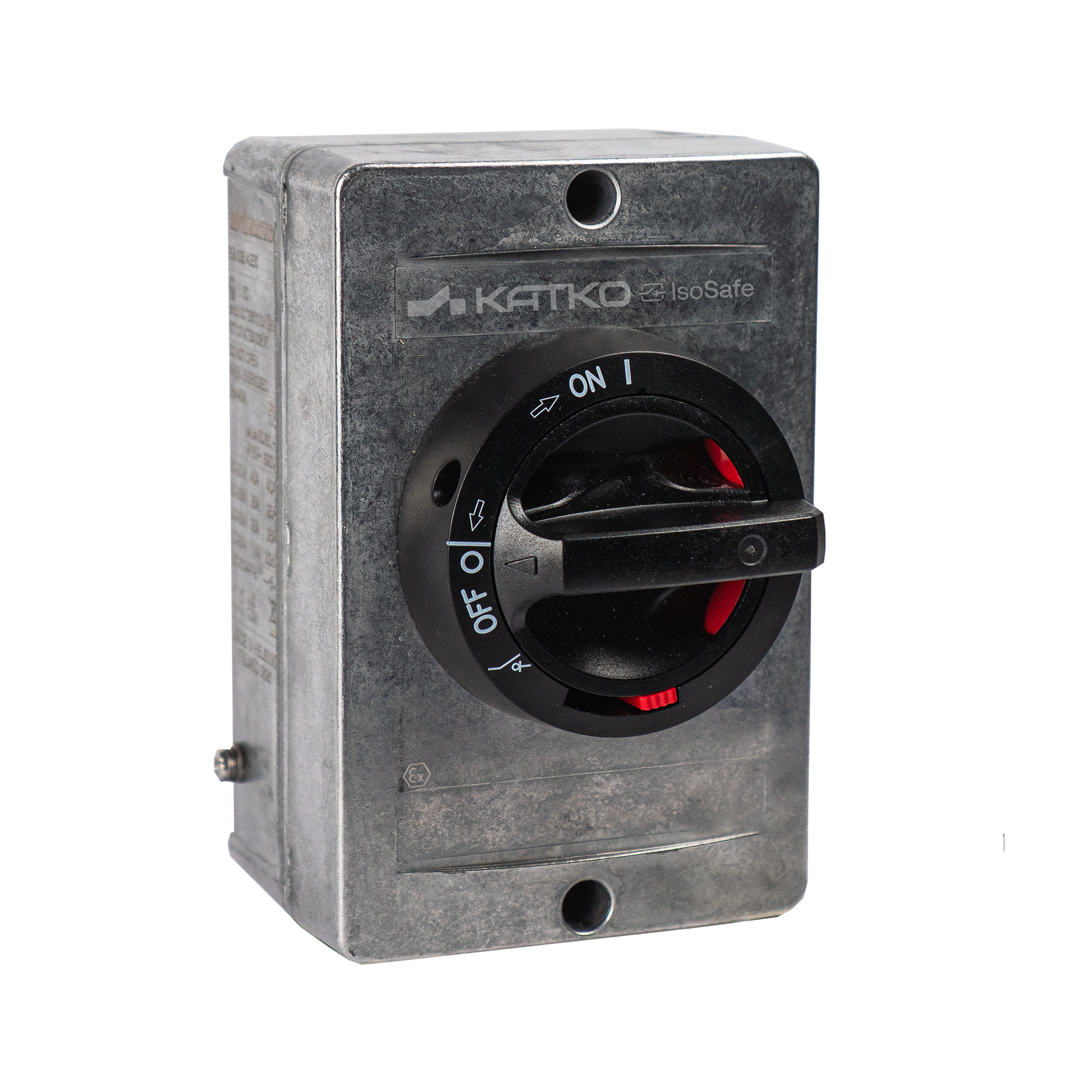

- KUA 316 1V A2EX 2XM25MEX M16MEX

- KUA 316 1V A2EX 2XM25MEX M16MEX

- KUA 316 1V A2EX 2XM25MEX M16MEX

Sähkönumero FI
3602802
GTIN-koodi
6419410305836
Rated operational current AC-23A 415V (A)
20
Kotelotyyppi
Aluminium enclosure
Kotelo
A2EX
Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Kaapeliläpiviennit
2 x M25 (11,0-17,0 mm), metal EX; 1 x M16 (5,0-10,0 mm), metal EX
Syvyys
79.5 mm
EMC
false
Kotelo
A2EX
Kotelotyyppi
Aluminium enclosure
ETIM-luokka
EC000522
EX
true
Sähkönumero FI
3602802
GTIN-koodi
6419410305836
Korkeus
158.5 mm
Liittimen max. vääntömomentti (Nm)
1.8
Mekaaninen kestävyys (käyttökertojen määrä)
50000
Nettopaino
1.1411 kg
Nimellisarvot kaapelikoolla (mm²)
10
Napojen lukumäärä
3
Tuotetyyppi
- KUA 316 1V A2EX 2XM25MEX M16MEX
Rated breaking cap. ICN AC-23A 415V (A)
160
Rated breaking cap. ICN AC-23A 500V (A)
160
Rated breaking cap. ICN AC-23A 690V (A)
160
Rated fused short-ckt current back-up fuse opt 1 (A)
40
Rated fused short-ckt current peak value (kA)
6.1
Rated fused short-ckt current RMS Ik opt 1 (kA)
50
Rated fused short-ckt. impulse withstand volt. Uimp (kV)
8
Nimelliseristysjännite Ui (V)
800
Mitoitettu jatkuva virta AC-21A 415V (A)
40
Mitoitettu jatkuva virta AC-21A 500V (A)
40
Mitoitettu jatkuva virta AC-21B 415V (A)
40
Mitoitettu jatkuva virta AC-22A 415V (A)
25
Mitoitettu jatkuva virta AC-22A 500V (A)
25
Rated operational current AC-22A 690V (A)
25
Rated operational current AC-23A 415V (A)
20
Rated operational current AC-23A 500V (A)
20
Rated operational current AC-23A 690V (A)
20
Rated oper. power 3-ph 1500rpm SQ cage motor AC-23A 415V (kW)
7.5
Rated oper. power 3-ph 1500rpm SQ cage motor AC-23A 500V (kW)
11
Rated oper. power 3-ph 1500rpm SQ cage motor AC-23A 690V (kW)
15
Rated short-ckt. making cap. Icm 690V (kA)
2.5
Rated short-time withstand current 1s Icw 690V (kA)
1.7
Rated therm. current Ithe (A)
40
Rated therm. current Ith (A)
40
Kytkintyyppi
Load Break Switch
Tekninen nimi
3x20A 400V ATEX II 3D
Terminals bolt size (Cu mm²)
1,5..16
Tilavuus
1.3105 l
Leveys
104 mm

Mittakuva
