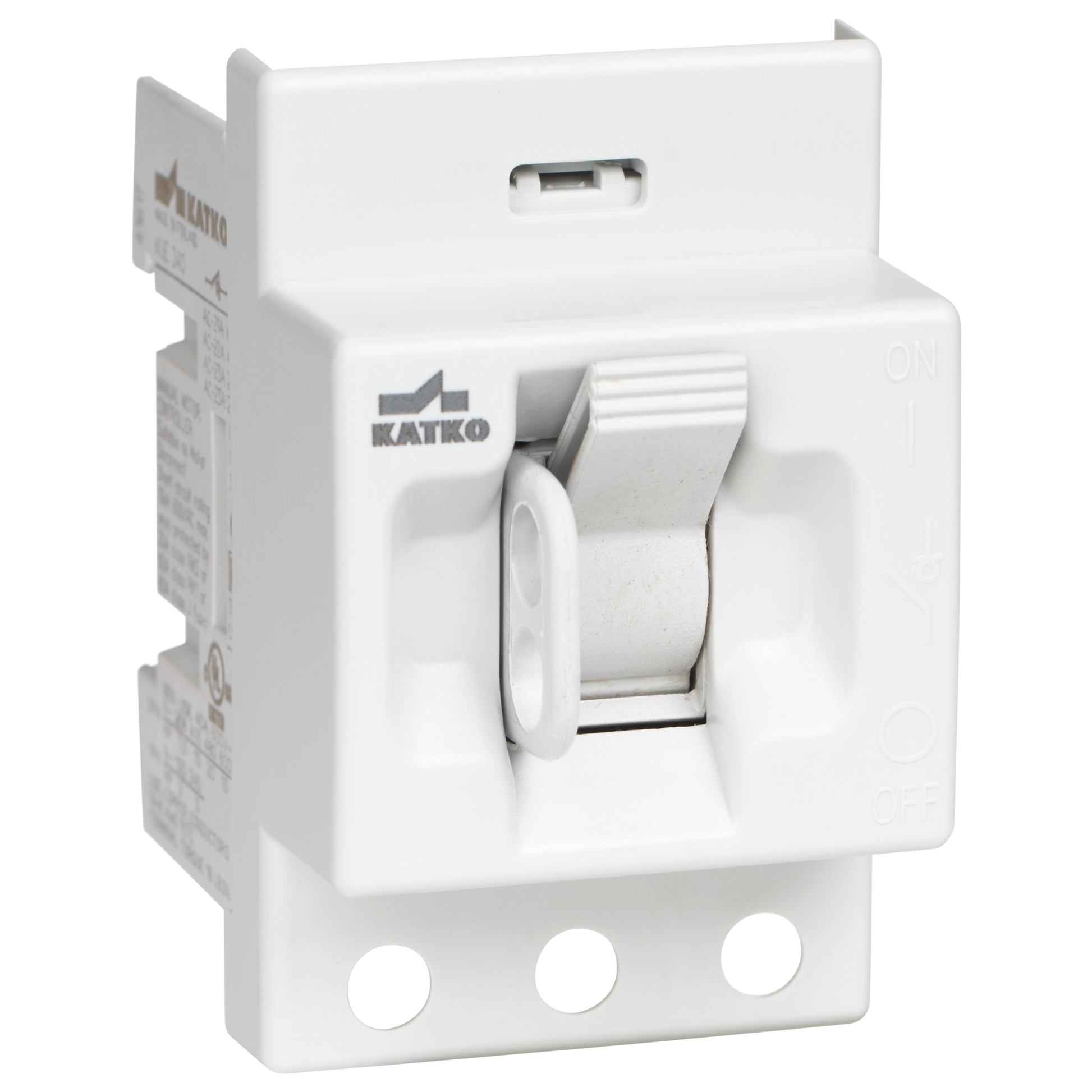

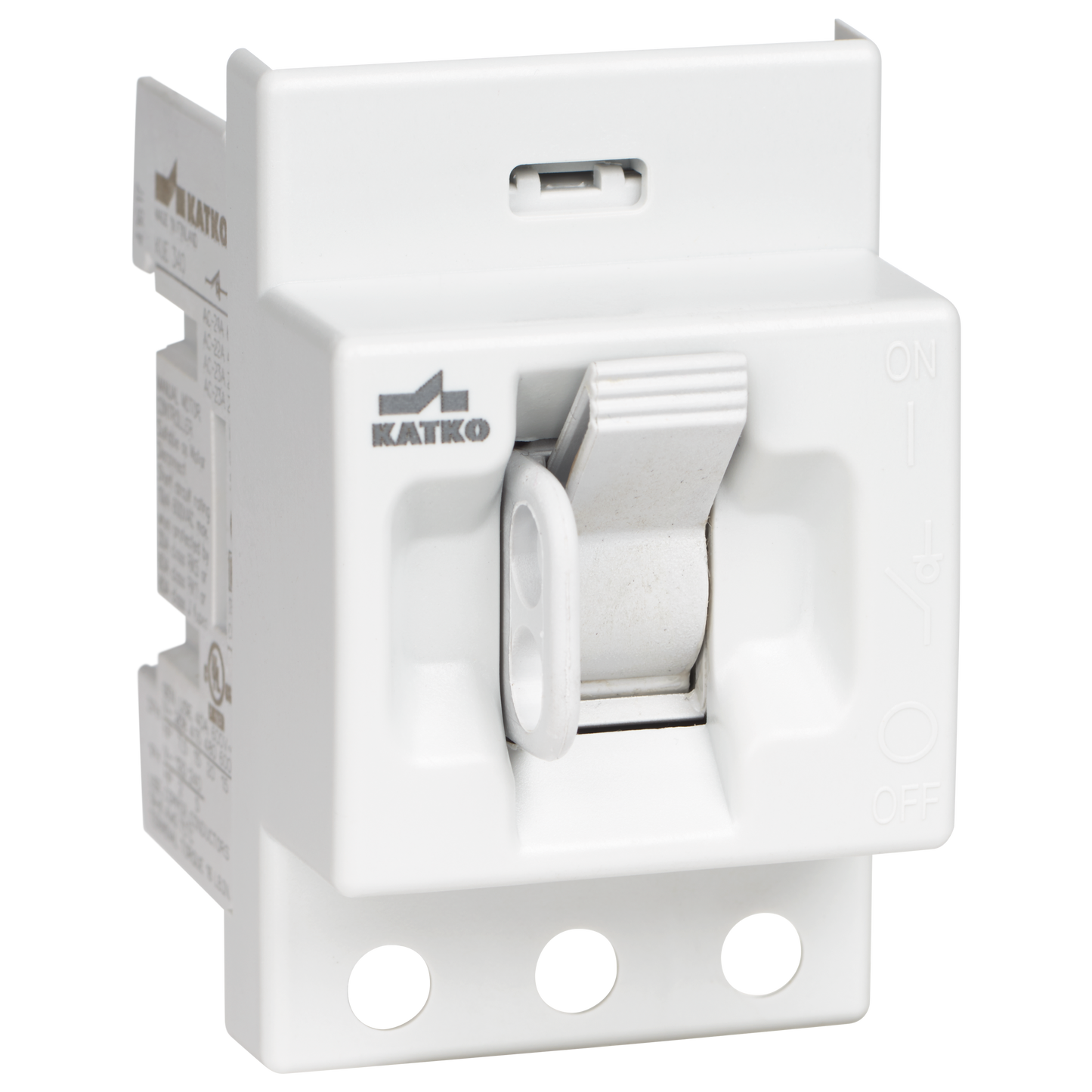

KUE 316

Vipukytkin 3x16A

KUE 316

Katkon LoadSafe vipukytkimet 16–125A ovat kompakteja, 3-napaisia kuormankytkimiä, jotka on suunniteltu selkeään ja toimintavarmaan kuorman kytkentään jakelu- ja ohjauskeskuksissa. DIN-kiskokiinnitys ja vankka rakenne tekevät asennuksesta sujuvaa, ja hopeakoskettimiin perustuva kytkinteknologia varmistaa turvallisen ja kestävän toiminnan.

Vipukytkimiin on saatavilla adapteri liittämistä varten kolmivaihekiskoon, ja tarjolla on kolme eri liitäntäkorkeutta joustavaa toteutusta varten.

Sähkönumero FI
3609244
GTIN-koodi
6419410200308
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
16
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
16

Looking for more information about this product?

Our team is here to help.

 Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Ampeerit 600V
16.0
Syvyys
83 mm
ETIM-luokka
EC000216
Sähkönumero FI
3609244
GTIN-koodi
6419410200308
Korkeus
72 mm
HP 208V
3.0
HP 480V
10.0
HP 600V
7.5
Pitkä tuotenimi
Toggle switch, 3-pole
Liittimien maksimi kiristysmomentti (Nm)
1.8
Mekaaninen kestävyys (toimintajaksoa)
50000
Nettopaino
0.19 kg
Nimellisarvot kun kaapelikoko (mm²)
4
Napojen lukumäärä
3
Tuotetyyppi
KUE 316
Mitoituskatkaisukyky AC-23A 415 V (A)
128
Mitoituskatkaisukyky AC-23A 500 V (A)
128
Mitoituskatkaisukyky AC-23A 690 V (A)
128
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
63
Huippuarvo (kA)
7.2
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
50
Nimellissyöksykestojännite, Uimp (kV)
8
Nimelliseristysjännite, Ui (V)
800
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
25
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
25
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
25
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
16
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
16
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
16
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
16
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
16
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
16
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
7.5
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
7.5
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
11
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
2.5
Terminen nimelliskestovirta 1 s, Icw 690 V (kA)
1.7
Avoimen tilan terminen rajavirta, Ith (A)
25
Lyhyt tuotekuvaus
Vipukytkin 3x16A
Kytkintyyppi
Load Break Switch
Tekninen nimi
3x16A 690V AC-22
Liitoskaapeleiden / pulttikoko Cu (mm²)
1,5..16
UL
UL 60947-4-1A
Tilavuus
0.3167 l
Leveys
53 mm
Kaapelikoko Cu
14-8 AWG

Mittakuva

Logistiikkatiedot

Pakkauskoko 1
1
Pakkauskoko 1 syvyys
83 mm
Pakkauskoko 1 GTIN-koodi
6419410200308
Pakkauskoko 1 korkeus
72 mm
Pakkauskoko 1 tilavuus
0.496 l
Pakkauskoko 1 paino
0.19 kg
Pakkauskoko 1 leveys
83 mm
Myyntiyksikkö
1
