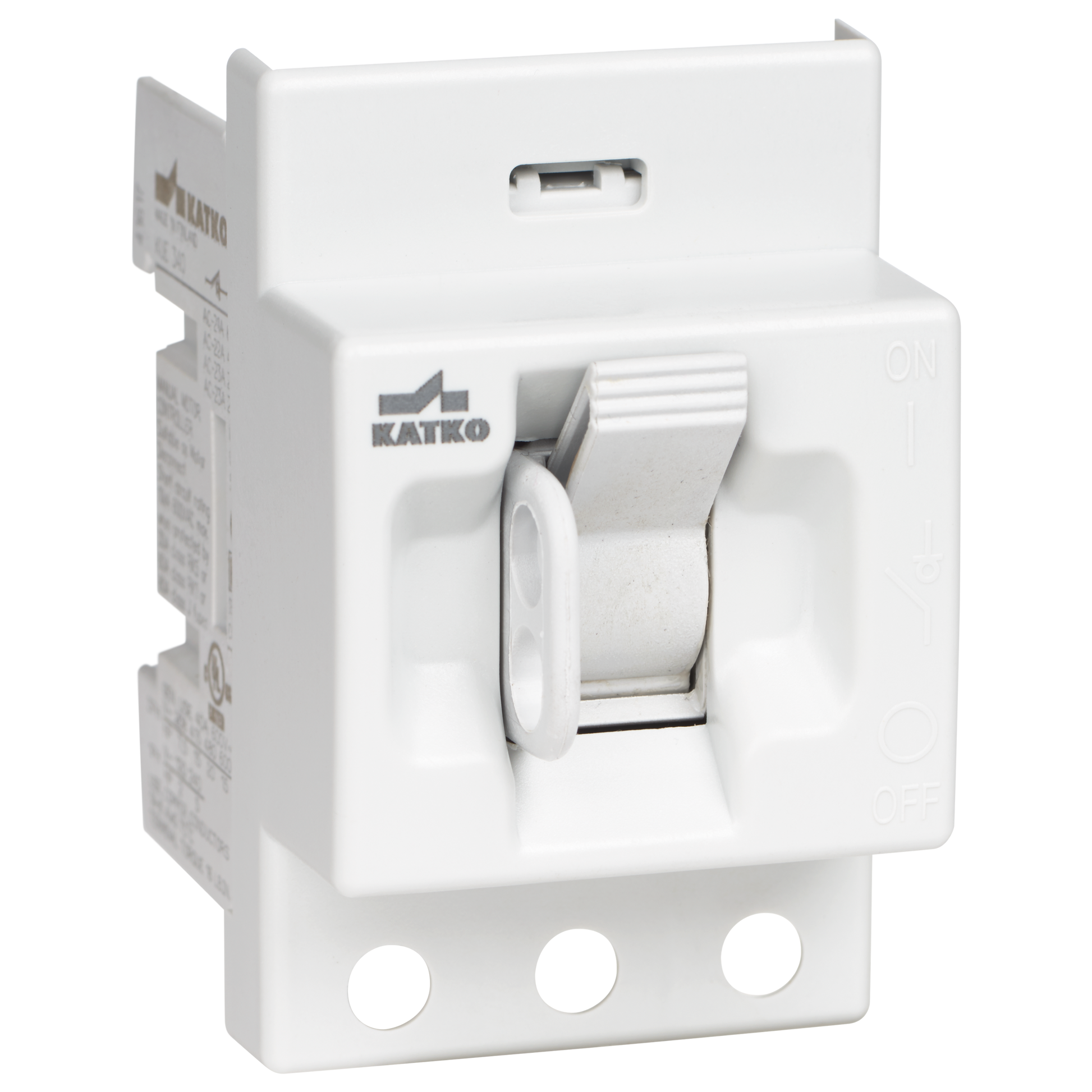

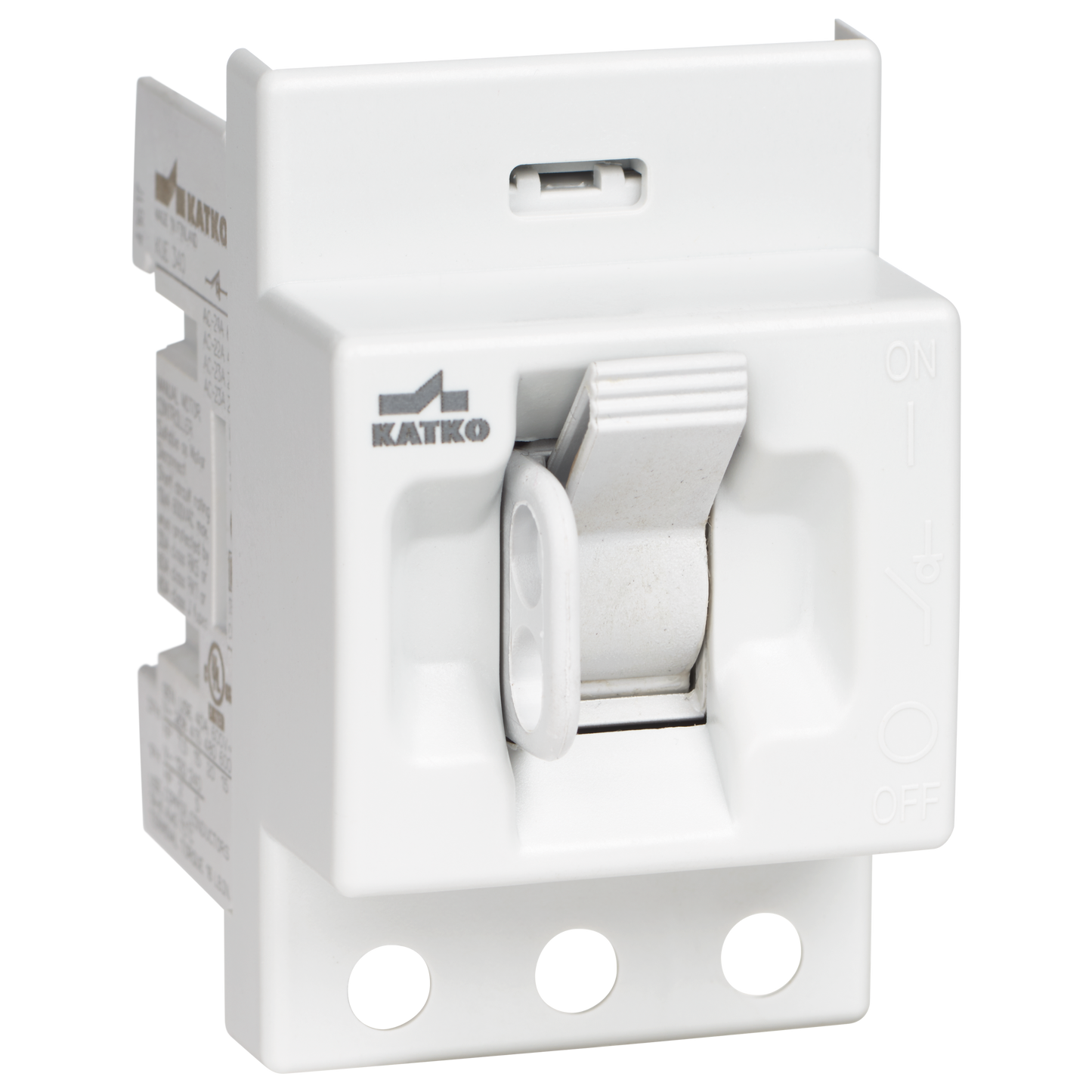

Vipukytkin 3x25A

KUE 325

Vipukytkin 3x25A

Katkon LoadSafe vipukytkimet 16–125A ovat kompakteja, 3-napaisia kuormankytkimiä, jotka on suunniteltu selkeään ja toimintavarmaan kuorman kytkentään jakelu- ja ohjauskeskuksissa. DIN-kiskokiinnitys ja vankka rakenne tekevät asennuksesta sujuvaa, ja hopeakoskettimiin perustuva kytkinteknologia varmistaa turvallisen ja kestävän toiminnan.

Vipukytkimiin on saatavilla adapteri liittämistä varten kolmivaihekiskoon, ja tarjolla on kolme eri liitäntäkorkeutta joustavaa toteutusta varten.

Sähkönumero FI
3609245
GTIN-koodi
6419410200407
Mitoitettu jatkuva virta AC-22A 415V (A)
25
Rated operational current AC-22A 690V (A)
25
Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Ampeerit 600V
25.0
Syvyys
83 mm
ETIM-luokka
EC000216
Sähkönumero FI
3609245
GTIN-koodi
6419410200407
Korkeus
72 mm
HP 208V
5.0
HP 480V
15.0
HP 600V
10.0
Pitkä tuotenimi
Toggle switch, 3-pole
Liittimen max. vääntömomentti (Nm)
1.8
Mekaaninen kestävyys (käyttökertojen määrä)
50000
Nettopaino
0.13 kg
Nimellisarvot kaapelikoolla (mm²)
10
Napojen lukumäärä
3
Tuotetyyppi
KUE 325
Rated breaking cap. ICN AC-23A 415V (A)
200
Rated breaking cap. ICN AC-23A 500V (A)
160
Rated breaking cap. ICN AC-23A 690V (A)
160
Rated fused short-ckt current back-up fuse opt 1 (A)
63
Rated fused short-ckt current peak value (kA)
7.2
Rated fused short-ckt current RMS Ik opt 1 (kA)
50
Rated fused short-ckt. impulse withstand volt. Uimp (kV)
8
Nimelliseristysjännite Ui (V)
800
Mitoitettu jatkuva virta AC-21A 415V (A)
40
Mitoitettu jatkuva virta AC-21A 500V (A)
40
Mitoitettu jatkuva virta AC-21B 415V (A)
40
Mitoitettu jatkuva virta AC-22A 415V (A)
25
Mitoitettu jatkuva virta AC-22A 500V (A)
25
Rated operational current AC-22A 690V (A)
25
Rated operational current AC-23A 415V (A)
25
Rated operational current AC-23A 500V (A)
20
Rated operational current AC-23A 690V (A)
20
Rated oper. power 3-ph 1500rpm SQ cage motor AC-23A 415V (kW)
11
Rated oper. power 3-ph 1500rpm SQ cage motor AC-23A 500V (kW)
11
Rated oper. power 3-ph 1500rpm SQ cage motor AC-23A 690V (kW)
15
Rated short-ckt. making cap. Icm 690V (kA)
2.5
Rated short-time withstand current 1s Icw 690V (kA)
1.7
Rated therm. current Ith (A)
40
Lyhyt tuotekuvaus
Vipukytkin 3x25A
Kytkintyyppi
Load Break Switch
Tekninen nimi
3x25A 690V AC-22
Terminals bolt size (Cu mm²)
1,5..16
UL
UL 60947-4-1A
Tilavuus
0.3167 l
Leveys
53 mm
Wire size Cu
14-8 AWG

Mittakuva

Logistiikkatiedot

Pakkauskoko 1
1
Pakkauskoko 1 syvyys
83 mm
Pakkauskoko 1 GTIN-koodi
6419410200407
Pakkauskoko 1 korkeus
72 mm
Pakkauskoko 1 tilavuus
0.496 l
Pakkauskoko 1 paino
0.1254 kg
Pakkauskoko 1 leveys
83 mm
Myyntiyksikkö
1
