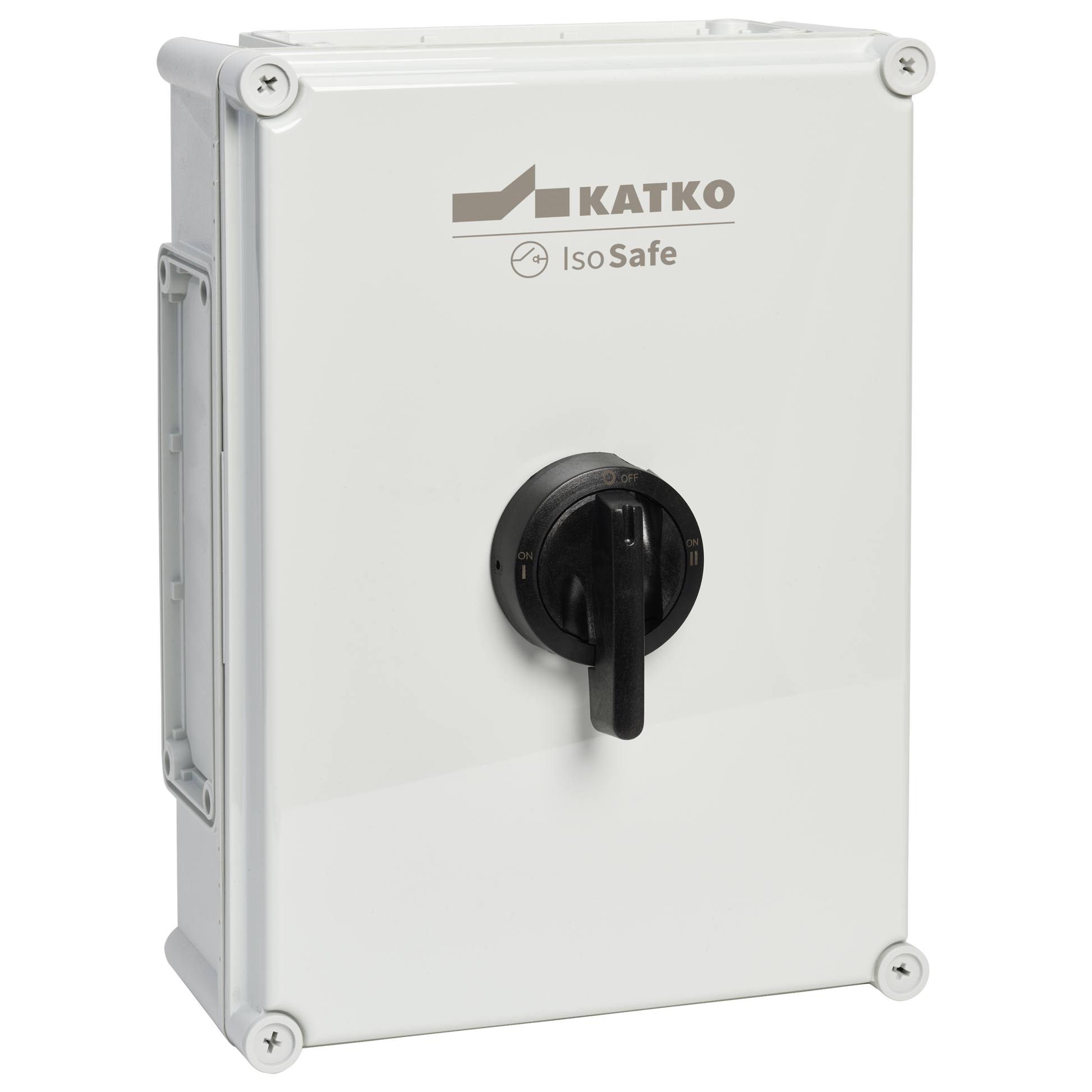

KUM 363VV102 MF01 3XM32LP

Vaihtokytkin 3x63A IP66

KUM 363VV102 MF01 3XM32LP

Turvalliseen ja luotettavaan sähkönlähteen vaihtoon suunnitellut KATKO IsoSafe-sarjan koteloidut vaihtokytkimet (16–160A) varmistavat häiriöttömän toiminnan kohteissa, joissa sähkönsyötön jatkuvuus on välttämätöntä. Ne on suunniteltu pitkäaikaiseen kestävyyteen.

Vaihtokytkimiä käytetään muun muassa varavoimajärjestelmissä ja teollisissa asennuksissa, ja ne tarjoavat toimintavarman suorituskyvyn sekä helpon ja tehokkaan asennuksen ja huollon.

Tuotenumero
35078
Sähkönumero FI
3600861
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
63
Kotelotyyppi
Polykarbonaatti
Kotelo
MF01 (280 x 380 x 130 mm)
Download Product Datasheet

Haluatko lisätietoja tästä tuotteesta?

Asiantuntijamme on apunasi.

 Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

GTIN-koodi
6419410350782
Kaapeliläpiviennit
3 x M32L (18,0-25,0 mm), plastic
colour
Harmaa/Musta
Syvyys
130 mm
EMC
false
Kotelo
MF01 (280 x 380 x 130 mm)
Kotelotyyppi
Polykarbonaatti
ETIM-luokka
EC000216
Sähkönumero FI
3600861
Korkeus
380 mm
IP-luokka
IP66
item_relevance
4000
Liittimien maksimi kiristysmomentti (Nm)
2.5
Mekaaninen kestävyys (toimintajaksoa)
50000
Nettopaino
3.6639 kg
Nimellisarvot kun kaapelikoko (mm²)
35
Napojen lukumäärä
3
Tuotetyyppi
KUM 363VV102 MF01 3XM32LP
Mitoituskatkaisukyky AC-23A 415 V (A)
504
Mitoituskatkaisukyky AC-23A 500 V (A)
320
Mitoituskatkaisukyky AC-23A 690 V (A)
320
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
80
Huippuarvo (kA)
8.7
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
50
Nimellissyöksykestojännite, Uimp (kV)
8
Nimelliseristysjännite, Ui (V)
800
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
100
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
100
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
100
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
80
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
80
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
80
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
63
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
40
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
40
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
30
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
25
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
37
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
2.5
Terminen nimelliskestovirta 1 s, Icw 690 V (kA)
2
Koteloidun laitteen terminen rajavirta, Ithe (A)
100
Avoimen tilan terminen rajavirta, Ith (A)
100
Lyhyt tuotekuvaus
Vaihtokytkin 3x63A IP66
Kytkintyyppi
Load Break Switch
Liitoskaapeleiden / pulttikoko Cu (mm²)
2,5..35
Tilavuus
13.832 l
Leveys
280 mm

Mittakuva

Logistiikkatiedot

Pakkauskoko 1
1
Pakkauskoko 1 syvyys
130 mm
Pakkauskoko 1 GTIN-koodi
6419410350782
Pakkauskoko 1 korkeus
380 mm
Pakkauskoko 1 tilavuus
13.832 l
Pakkauskoko 1 paino
3.6639 kg
Pakkauskoko 1 leveys
280 mm
Myyntiyksikkö
1

Ladattavat tiedostot

Avaa sisältö

We continuously improve our products; specifications, features and appearances may change without prior notice.
