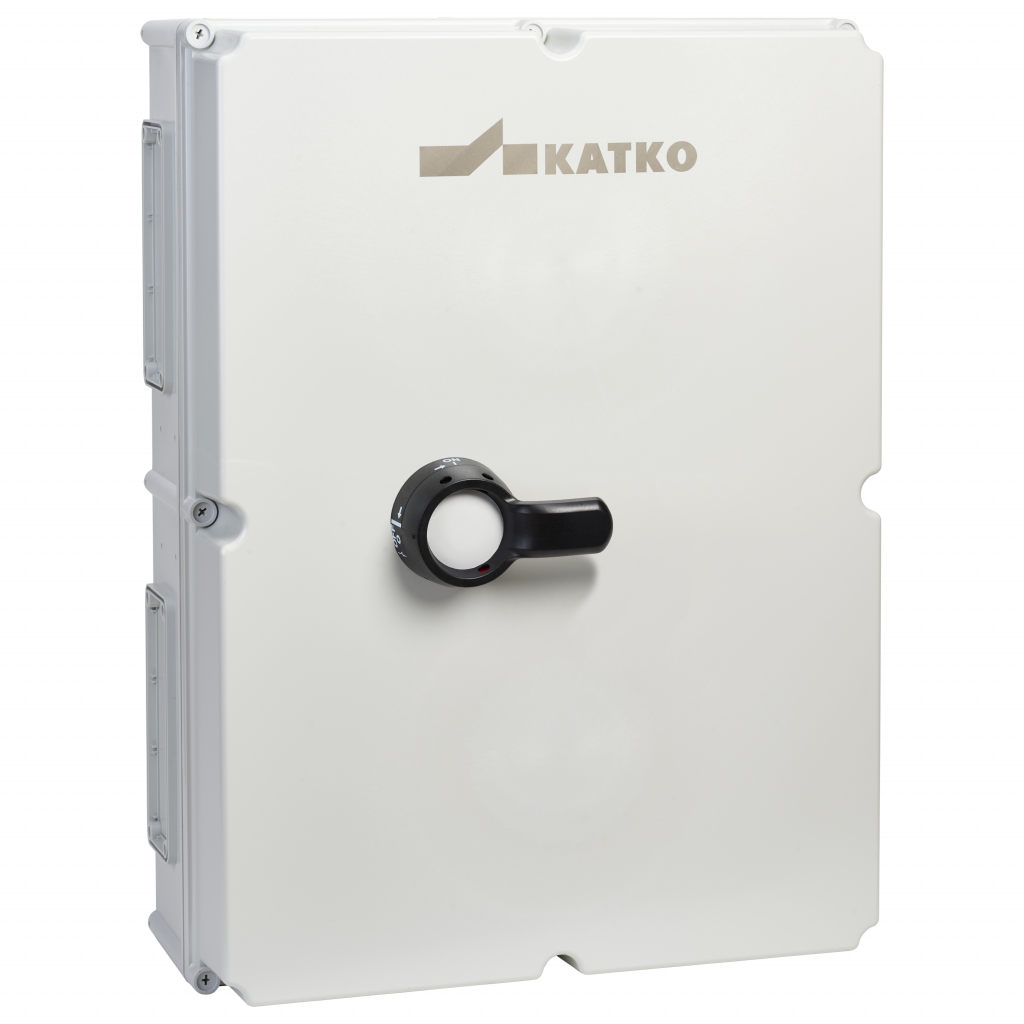

KUM 6250 A1V MF04 4XM50P M16P

Turvakytkin 6x250A IP66 1NO/1NC

KUM 6250 A1V MF04 4XM50P M16P

Katkon IsoSafe-sarjan polykarbonaattikotelotut turvakytkimet on suunniteltu todellisiin käyttökohteisiin, joissa turvallisuus ja luotettavuus ovat keskiössä aina vaativista teollisuusympäristöistä tavanomaisiin rakennuksiin. Kestävä polykarbonaattikotelo tarjoaa korkean suojaustason ja erinomaiset eristysominaisuudet sekä kestää UV-säteilyä ja useita kemikaaleja, varmistaen luotettavan toiminnan sekä sisä- että ulkokäytössä.

Edistyneet turvallisuusominaisuudet, kuten itsesammuvat materiaalit, oven lukituksen ohitusmekanismi ja lukittava väännin, tukevat turvallista käyttöä ja huoltoa. Suomessa suunnitellut ja valmistetut IsoSafe-kytkimet heijastavat vuosikymmenten käyttäjälähtöistä suunnittelua ja pitkäjänteistä ajattelua. Kansainväliset standardit täyttävä IsoSafe-tuotesarja on luotettu valinta kohteisiin, joissa toimintahäiriöihin ei ole varaa, ja se tukee turvallisten, kestävien ja tulevaisuuden tarpeet huomioivien sähkönjakeluratkaisujen toteuttamista kriittisiin järjestelmiin.

Tuotenumero
36760
Sähkönumero FI
3600646
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
250
Kotelotyyppi
Polykarbonaatti
Kotelo
MF04 (560 x 760 x 250 mm)
Apukosketin
1NO/1NC
Download Product Datasheet

Haluatko lisätietoja tästä tuotteesta?

Asiantuntijamme on apunasi.

 Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Kaapeliläpiviennit
4 x M50 (27,0-38,0 mm), plastic; 1 x M16 (5,0-10,0 mm), plastic
delivery_time
10
Syvyys
250 mm
EMC
false
Kotelo
MF04 (560 x 760 x 250 mm)
Kotelotyyppi
Polykarbonaatti
ETIM-luokka
EC000216
Sähkönumero FI
3600646
GTIN-koodi
6419410367605
Korkeus
760 mm
IP-luokka
IP66
Liittimien maksimi kiristysmomentti (Nm)
15..22
Mekaaninen kestävyys (toimintajaksoa)
16000
Apukosketin
1NO/1NC
Nettopaino
18.7359 kg
Nimellisarvot kun kaapelikoko (mm²)
120
Napojen lukumäärä
6
Tuotetyyppi
KUM 6250 A1V MF04 4XM50P M16P
Mitoituskatkaisukyky AC-23A 415 V (A)
2000
Mitoituskatkaisukyky AC-23A 500 V (A)
2000
Mitoituskatkaisukyky AC-23A 690 V (A)
2000
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
250
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 2 (A)
315
Huippuarvo (kA)
26
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
100
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 2 (kA)
50
Nimellissyöksykestojännite, Uimp (kV)
12
Nimelliseristysjännite, Ui (V)
1000
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
250
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
250
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
250
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
250
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
250
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
250
Nimelliskäyttövirta AC-22A 800 V, Ie (A)
250
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
250
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
250
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
250
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
132
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
160
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
250
Oikosulun nimellissulkemiskyky, Icm 415 V (kA)
11.4
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
14
Terminen nimelliskestovirta 1 s, Icw 1000 V (kA)
8
Terminen nimelliskestovirta 1 s, Icw 415 V (kA)
6.5
Koteloidun laitteen terminen rajavirta, Ithe (A)
315
Avoimen tilan terminen rajavirta, Ith (A)
315
Lyhyt tuotekuvaus
Turvakytkin 6x250A IP66 1NO/1NC
Kytkintyyppi
Load Break Switch
Tekninen nimi
6x250A 400V 132kW
Liitoskaapeleiden / pulttikoko Cu (mm²)
M8
Tilavuus
106.4 l
Leveys
560 mm

Mittakuva

Logistiikkatiedot

Pakkauskoko 1 (kpl)
1
Pakkauskoko 1 GTIN-koodi
6419410367605
Pakkauskoko 1 paino
18.7359 kg
Myyntiyksikkö
1
