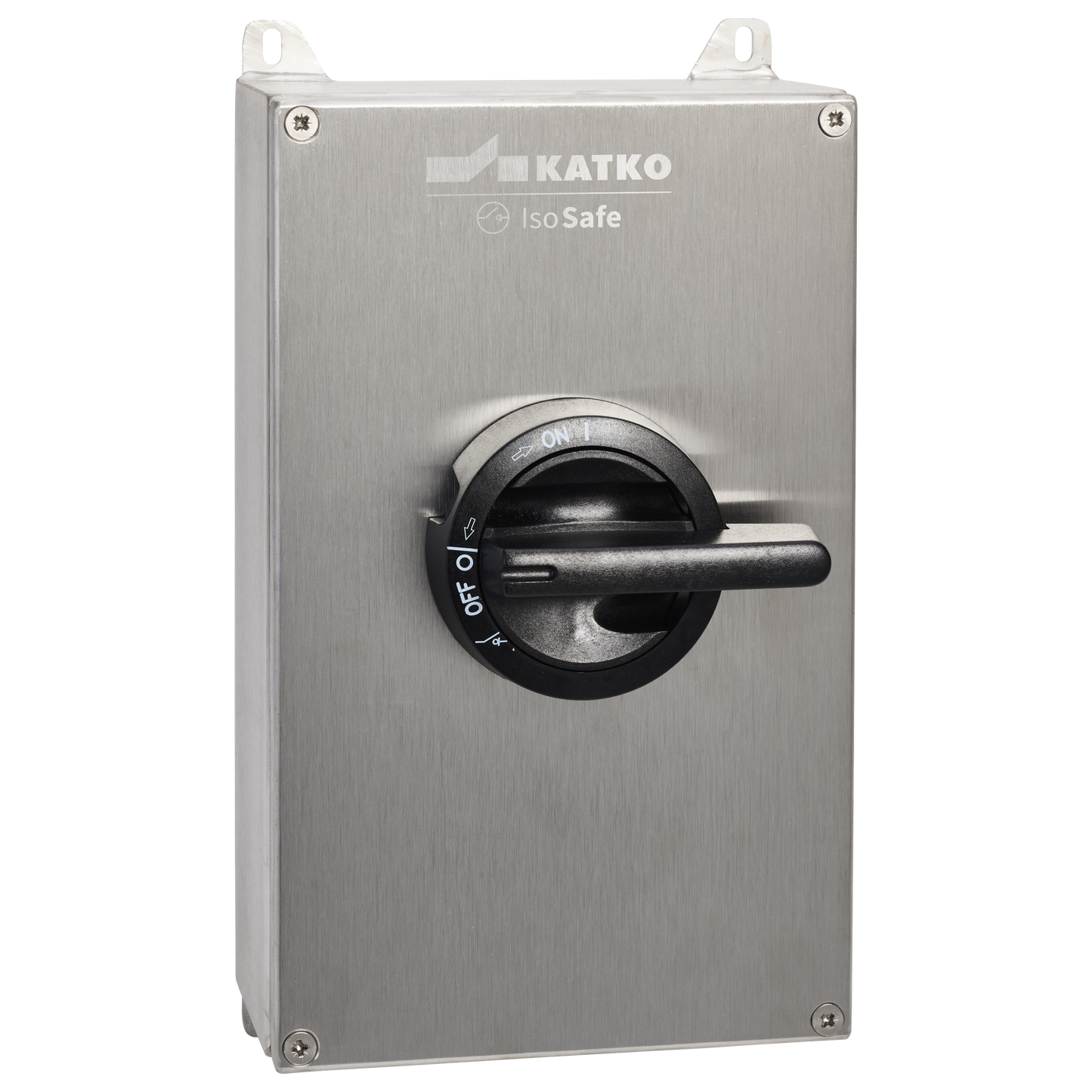

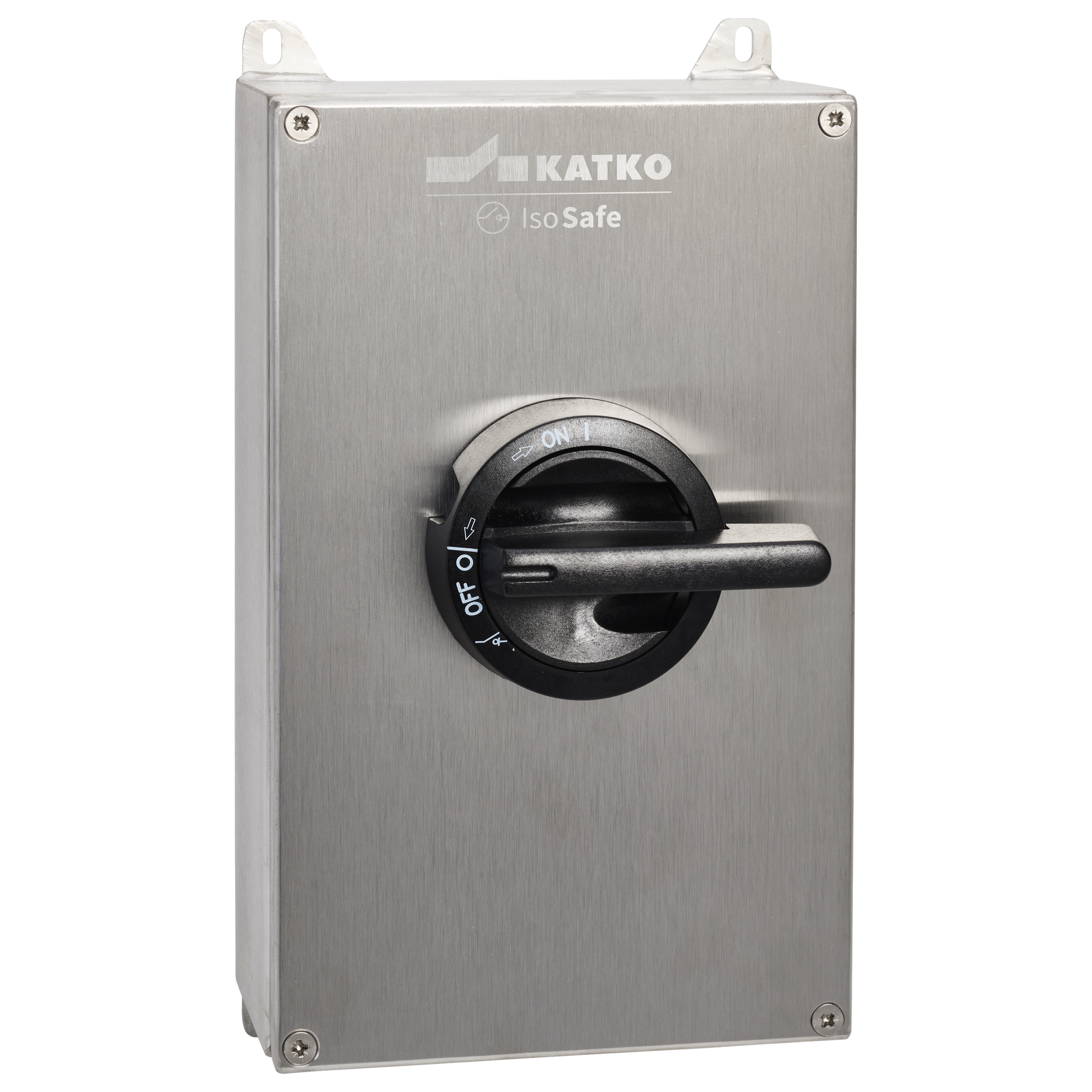

KUR 380 1VIP69K RA4 2XM40M M16M

Turvakytkin 3x80A IP69K 1NO/1NC

KUR 380 1VIP69K RA4 2XM40M M16M

Katkon IsoSafe haponkestävät IP69K teräskoteloidut turvakytkimet on suunniteltu ympäristöihin, joissa vaaditaan erittäin korkeaa suojaustasoa, hygieniaa ja korroosionkestävyyttä. Haponkestävät AISI 316L-kotelot IP69K-suojausluokalla kestävät korkean paineen ja lämpötilan pesuja sekä kovia olosuhteita, mikä tekee niistä erinomaisen valinnan elintarviketeollisuuteen, lääke- ja pesutiloihin sekä muihin vaativiin kohteisiin.

Tuotenumero
34933
Sähkönumero FI
3600987
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
80
Kotelotyyppi
Haponkestävä teräs (AISI 316L)
Kotelo
RA4 (160 x 260 x 90 mm)
Apukosketin
1NO/1NC
Download Product Datasheet

Haluatko lisätietoja tästä tuotteesta?

Asiantuntijamme on apunasi.

 Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Kaapeliläpiviennit
2 x M40 (19,0-28,0 mm), metal; 1 x M16 (5,0-10,0 mm), metal
delivery_time
10
Syvyys
90 mm
EMC
false
Kotelo
RA4 (160 x 260 x 90 mm)
Kotelotyyppi
Haponkestävä teräs (AISI 316L)
ETIM-luokka
EC000216
Sähkönumero FI
3600987
GTIN-koodi
6419410349335
Korkeus
260 mm
IP-luokka
IP69K
Liittimien maksimi kiristysmomentti (Nm)
6
Mekaaninen kestävyys (toimintajaksoa)
16000
Apukosketin
1NO/1NC
Nettopaino
3.2458 kg
Nimellisarvot kun kaapelikoko (mm²)
70
Napojen lukumäärä
3
Tuotetyyppi
KUR 380 1VIP69K RA4 2XM40M M16M
Mitoituskatkaisukyky AC-23A 415 V (A)
640
Mitoituskatkaisukyky AC-23A 500 V (A)
640
Mitoituskatkaisukyky AC-23A 690 V (A)
640
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
160
Huippuarvo (kA)
15
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
65
Nimellissyöksykestojännite, Uimp (kV)
8
Nimelliseristysjännite, Ui (V)
800
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
125
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
125
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
125
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
100
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
100
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
100
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
80
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
63
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
63
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
45
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
37
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
55
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
8
Terminen nimelliskestovirta 1 s, Icw 690 V (kA)
5
Koteloidun laitteen terminen rajavirta, Ithe (A)
125
Avoimen tilan terminen rajavirta, Ith (A)
125
Lyhyt tuotekuvaus
Turvakytkin 3x80A IP69K 1NO/1NC
Kytkintyyppi
Load Break Switch
Tekninen nimi
3x80A 400V 45kW
Liitoskaapeleiden / pulttikoko Cu (mm²)
6..70
Tilavuus
3.744 l
Leveys
160 mm

Mittakuva

Logistiikkatiedot

Pakkauskoko 1 (kpl)
1
Pakkauskoko 1 syvyys
81 mm
Pakkauskoko 1 GTIN-koodi
6419410349335
Pakkauskoko 1 korkeus
130.4 mm
Pakkauskoko 1 tilavuus
1.0182 l
Pakkauskoko 1 paino
3.2458 kg
Pakkauskoko 1 leveys
96.4 mm
Myyntiyksikkö
1

Ladattavat tiedostot

Avaa sisältö

We continuously improve our products; specifications, features and appearances may change without prior notice.
