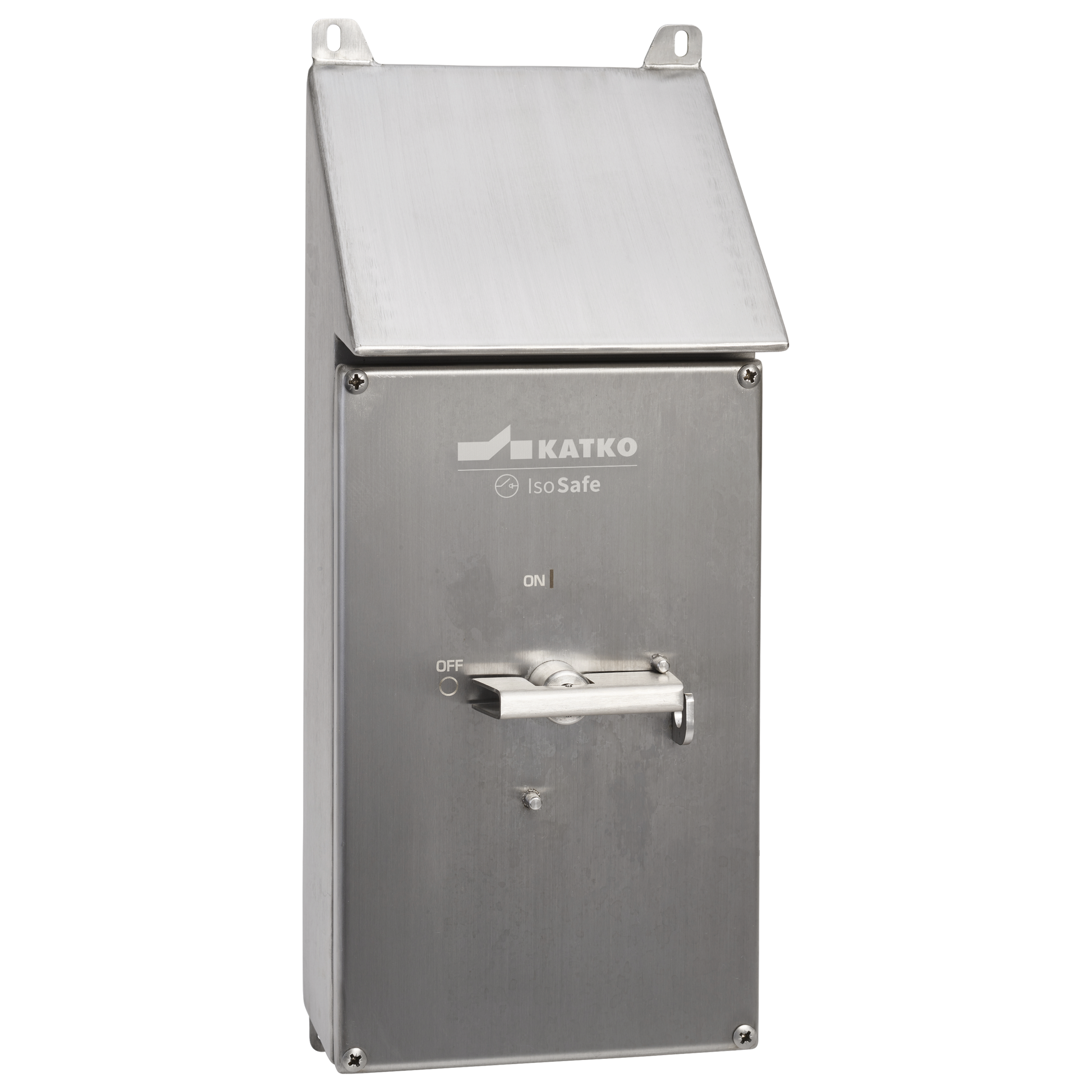

KUR 463 1V RA4RS 2XM40M M16M

Turvakytkin 4x63A IP66 1NO/1NC

KUR 463 1V RA4RS 2XM40M M16M

Katkon IsoSafe-sarjan haponkestävästä ja ruostumattomasta teräksestä valmistetut turvakytkimet (AISI 304- ja AISI 316L) tarjoavat luotettavaa ja korkeaa suorituskykyä vaativiin kohteisiin, joissa korroosionkestävyys, hygienia ja pitkä käyttöikä ovat keskeisiä vaatimuksia. Haponkestävästä ja ruostumattomasta teräksestä valmistettu kotelo kestää kosteutta, kemikaaleja ja voimakkaita puhdistusaineita, minkä ansiosta se soveltuu erinomaisesti elintarvike-, lääke- ja prosessiteollisuuden sekä muiden vaativien teollisten ympäristöjen käyttöön.

Käytännöllinen rakenne ja luotettavat turvaominaisuudet tukevat turvallista käyttöä ja helppoa huoltoa. Suomessa suunnitellut ja valmistetut haponkestävät ja ruostumattomat turvakytkimet on kehitetty vaativia käyttöympäristöjä varten, täyttävät kansainväliset turvallisuus- ja laatustandardit ja tarjoavat luotettavaa suorituskykyä kohteisiin, joissa kestävyys ja luotettavuus ovat ratkaisevia.

Tuotenumero
20010
Sähkönumero FI
3600328
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
63
Kotelotyyppi
Haponkestävä teräs (AISI 316L)
Kotelo
RA4RS (160 x 369 x 127 mm)
Apukosketin
1NO/1NC
Download Product Datasheet

Haluatko lisätietoja tästä tuotteesta?

Asiantuntijamme on apunasi.

 Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Kaapeliläpiviennit
2 x M40 (19,0-28,0 mm), metal; 1 x M16 (5,0-10,0 mm), metal
delivery_time
10
Syvyys
127 mm
EMC
false
Kotelo
RA4RS (160 x 369 x 127 mm)
Kotelotyyppi
Haponkestävä teräs (AISI 316L)
ETIM-luokka
EC000216
Sähkönumero FI
3600328
GTIN-koodi
6419410200100
Korkeus
369 mm
IP-luokka
IP66
Liittimien maksimi kiristysmomentti (Nm)
2.5
Mekaaninen kestävyys (toimintajaksoa)
50000
Apukosketin
1NO/1NC
Nettopaino
3.6571 kg
Nimellisarvot kun kaapelikoko (mm²)
35
Napojen lukumäärä
4
Tuotetyyppi
KUR 463 1V RA4RS 2XM40M M16M
Mitoituskatkaisukyky AC-23A 415 V (A)
504
Mitoituskatkaisukyky AC-23A 500 V (A)
320
Mitoituskatkaisukyky AC-23A 690 V (A)
320
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
80
Huippuarvo (kA)
8.7
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
50
Nimellissyöksykestojännite, Uimp (kV)
8
Nimelliseristysjännite, Ui (V)
800
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
100
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
100
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
100
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
80
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
80
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
80
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
63
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
40
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
40
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
30
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
25
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
37
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
2.5
Terminen nimelliskestovirta 1 s, Icw 690 V (kA)
2
Koteloidun laitteen terminen rajavirta, Ithe (A)
100
Avoimen tilan terminen rajavirta, Ith (A)
100
Lyhyt tuotekuvaus
Turvakytkin 4x63A IP66 1NO/1NC
Kytkintyyppi
Load Break Switch
Tekninen nimi
4x63A 400V 30kW
Liitoskaapeleiden / pulttikoko Cu (mm²)
2,5..35
Tilavuus
7.4981 l
Leveys
160 mm

Mittakuva

Logistiikkatiedot

Pakkauskoko 1 (kpl)
1
Pakkauskoko 1 syvyys
130 mm
Pakkauskoko 1 GTIN-koodi
6419410200100
Pakkauskoko 1 korkeus
380 mm
Pakkauskoko 1 tilavuus
13.832 l
Pakkauskoko 1 paino
3.6571 kg
Pakkauskoko 1 leveys
280 mm
Myyntiyksikkö
1

Ladattavat tiedostot

Avaa sisältö

We continuously improve our products; specifications, features and appearances may change without prior notice.
