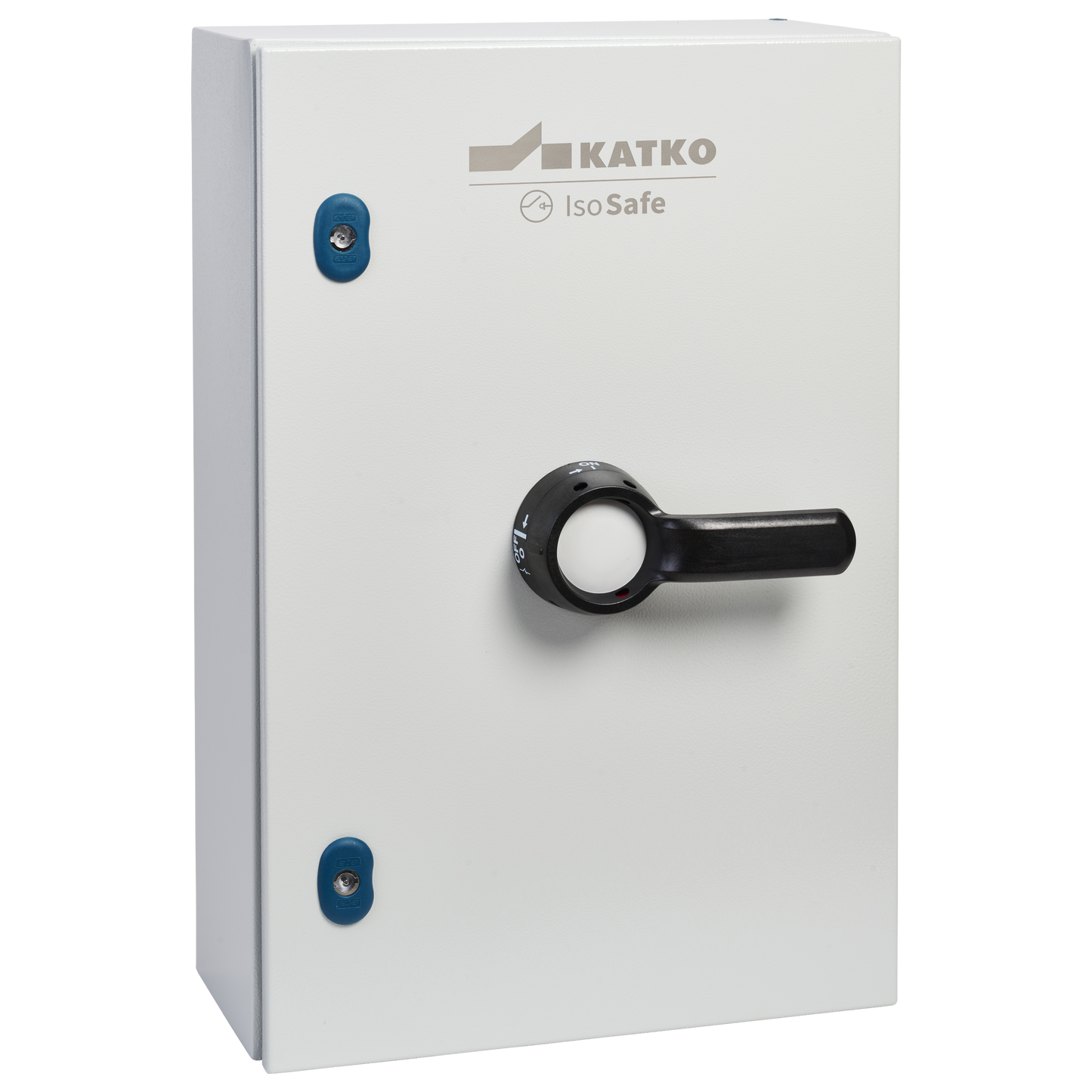

KUT 3200 1V T6EMC 2XM50MEMC M16M

Turvakytkin EMC 3x200A IP66 1NO/1NC

KUT 3200 1V T6EMC 2XM50MEMC M16M

Katko IsoSafe-sarjan EMC-suojatut turvakytkimet (10–1600A) on suunniteltu varmistamaan luotettava erotus samalla, kun sähkömagneettinen yhteensopivuus säilyy herkissä asennuksissa. Ne täyttävät ympäristöjen vaatimukset, joissa sähköisten häiriöiden hallinta on erityisen tärkeää.

Tehokkaan EMC-suojauksen ja kestävän rakenteen yhdistelmä tukee järjestelmien vakaata toimintaa teollisuus-, rakennus- ja infrastruktuurisovelluksissa, joissa EMC-vaatimusten täyttyminen on kriittistä.

Sähkönumero FI
3600529
GTIN-koodi
6419410303047
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
200
Kotelotyyppi
Maalattu teräslevy
Kotelo
T6 (400 x 600 x 200 mm)
Apukosketin
1NO/1NC

Haluatko lisätietoja tästä tuotteesta?

Asiantuntijamme on apunasi.

 Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Kaapeliläpiviennit
2 x M50 (27,0-38,0 mm), metal EMC; 1 x M16 (5,0-10,0 mm), metal
Syvyys
200 mm
EMC
true
Kotelo
T6 (400 x 600 x 200 mm)
Kotelotyyppi
Maalattu teräslevy
ETIM-luokka
EC000216
Sähkönumero FI
3600529
GTIN-koodi
6419410303047
Korkeus
600 mm
IP-luokka
IP66
Pitkä tuotenimi
3-pole, Auxiliary contact 1NO/1NC, Sheet steel enclosure; W400 x H600 x D200,EMC shielded, Cable entries: 2 x M50 (27,0-38,0 mm), metal EMC; 1 x M16 (5,0-10,0 mm), metal
Liittimien maksimi kiristysmomentti (Nm)
15..22
Mekaaninen kestävyys (toimintajaksoa)
16000
Apukosketin
1NO/1NC
Nettopaino
17.4921 kg
Nimellisarvot kun kaapelikoko (mm²)
95
Napojen lukumäärä
3
Tuotetyyppi
KUT 3200 1V T6EMC 2XM50MEMC M16M
Mitoituskatkaisukyky AC-23A 415 V (A)
1600
Mitoituskatkaisukyky AC-23A 500 V (A)
1600
Mitoituskatkaisukyky AC-23A 690 V (A)
1600
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
250
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 2 (A)
315
Huippuarvo (kA)
26
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
100
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 2 (kA)
50
Nimellissyöksykestojännite, Uimp (kV)
12
Nimelliseristysjännite, Ui (V)
1000
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
200
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
200
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
200
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
200
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
200
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
200
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
200
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
200
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
200
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
110
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
132
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
160
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
14
Terminen nimelliskestovirta 1 s, Icw 1000 V (kA)
8
Koteloidun laitteen terminen rajavirta, Ithe (A)
250
Avoimen tilan terminen rajavirta, Ith (A)
250
Lyhyt tuotekuvaus
Turvakytkin EMC 3x200A IP66 1NO/1NC
Kytkintyyppi
Load Break Switch
Tekninen nimi
3x200A 400V 110kW
Liitoskaapeleiden / pulttikoko Cu (mm²)
M8
Tilavuus
48 l
Leveys
400 mm

Mittakuva

Logistiikkatiedot

Pakkauskoko 1
1
Pakkauskoko 1 syvyys
106 mm
Pakkauskoko 1 GTIN-koodi
6419410303047
Pakkauskoko 1 korkeus
130.4 mm
Pakkauskoko 1 tilavuus
1.3325 l
Pakkauskoko 1 paino
17.4921 kg
Pakkauskoko 1 leveys
96.4 mm
Myyntiyksikkö
1
