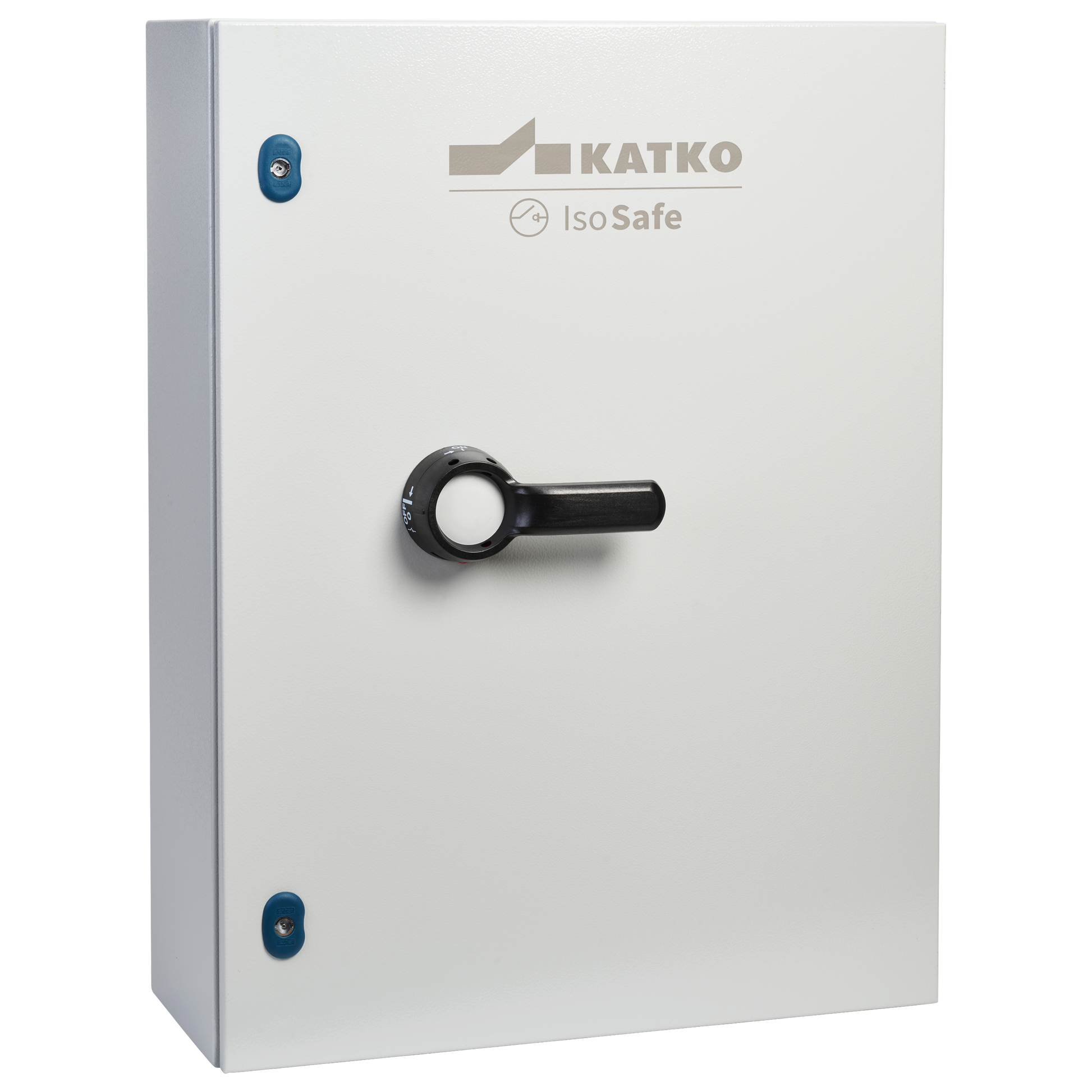

KUT 3400 1V T7 3XM63M M16M

Turvakytkin 3x400A IP66 1NO/1NC

KUT 3400 1V T7 3XM63M M16M

Katkon IsoSafe-sarjan teräskotelotut turvakytkimet on suunniteltu vaativiin teollisiin käyttökohteisiin, joissa mekaaninen kestävyys ja toimintavarmuus ovat kriittisiä. Vankka teräskotelo tarjoaa erinomaisen suojan iskuja ja ulkoisia rasituksia vastaan, varmistaen turvallisen ja luotettavan toiminnan vaativissa ympäristöissä.

Selkeä rakenne ja luotettavat turvaominaisuudet tukevat turvallista käyttöä ja huoltoa myös raskaassa käytössä. Suomessa suunnitellut ja valmistetut teräskoteloidut turvakytkimet heijastavat vuosikymmenten kokemusta teollisissa ympäristöissä, täyttävät kansainväliset turvallisuus- ja laatustandardit ja ovat oikea valinta kohteisiin, joissa toimintavarmuudesta ei voida tinkiä.

Tuotenumero
37520
Sähkönumero FI
3600680
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
400
Kotelotyyppi
Maalattu teräslevy
Kotelo
T7 (600 x 800 x 250 mm)
Apukosketin
1NO/1NC
Download Product Datasheet

Haluatko lisätietoja tästä tuotteesta?

Asiantuntijamme on apunasi.

 Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

GTIN-koodi
6419410375204
Kaapeliläpiviennit
3 x M63 (34,0-44,0mm), metal; 1 x M16 (5,0-10,0 mm), metal
Syvyys
250 mm
EMC
false
Kotelo
T7 (600 x 800 x 250 mm)
Kotelotyyppi
Maalattu teräslevy
ETIM-luokka
EC000216
Sähkönumero FI
3600680
Korkeus
800 mm
IP-luokka
IP66
Liittimien maksimi kiristysmomentti (Nm)
30..44
Mekaaninen kestävyys (toimintajaksoa)
10000
Apukosketin
1NO/1NC
Nettopaino
34.1045 kg
Nimellisarvot kun kaapelikoko (mm²)
240
Napojen lukumäärä
3
Tuotetyyppi
KUT 3400 1V T7 3XM63M M16M
Mitoituskatkaisukyky AC-23A 415 V (A)
3200
Mitoituskatkaisukyky AC-23A 500 V (A)
3200
Mitoituskatkaisukyky AC-23A 690 V (A)
3200
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
400
Huippuarvo (kA)
42
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
100
Nimellissyöksykestojännite, Uimp (kV)
12
Nimelliseristysjännite, Ui (V)
1000
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
400
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
400
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
400
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
400
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
400
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
400
Nimelliskäyttövirta AC-22B 800 V, Ie (A)
400
Nimelliskäyttövirta AC-23A 1000 V, Ie (A)
200
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
400
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
400
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
400
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
200
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
250
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
355
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
27.5
Terminen nimelliskestovirta 1 s, Icw 1000 V (kA)
13.5
Koteloidun laitteen terminen rajavirta, Ithe (A)
400
Avoimen tilan terminen rajavirta, Ith (A)
400
Lyhyt tuotekuvaus
Turvakytkin 3x400A IP66 1NO/1NC
Kytkintyyppi
Load Break Switch
Tekninen nimi
3x400A 400V 200kW
Liitoskaapeleiden / pulttikoko Cu (mm²)
M10
Tilavuus
120 l
Leveys
600 mm

Mittakuva

Logistiikkatiedot

Pakkauskoko 1
1
Pakkauskoko 1 syvyys
250 mm
Pakkauskoko 1 GTIN-koodi
6419410375204
Pakkauskoko 1 korkeus
800 mm
Pakkauskoko 1 tilavuus
120 l
Pakkauskoko 1 paino
34.1045 kg
Pakkauskoko 1 leveys
600 mm
Myyntiyksikkö
1
