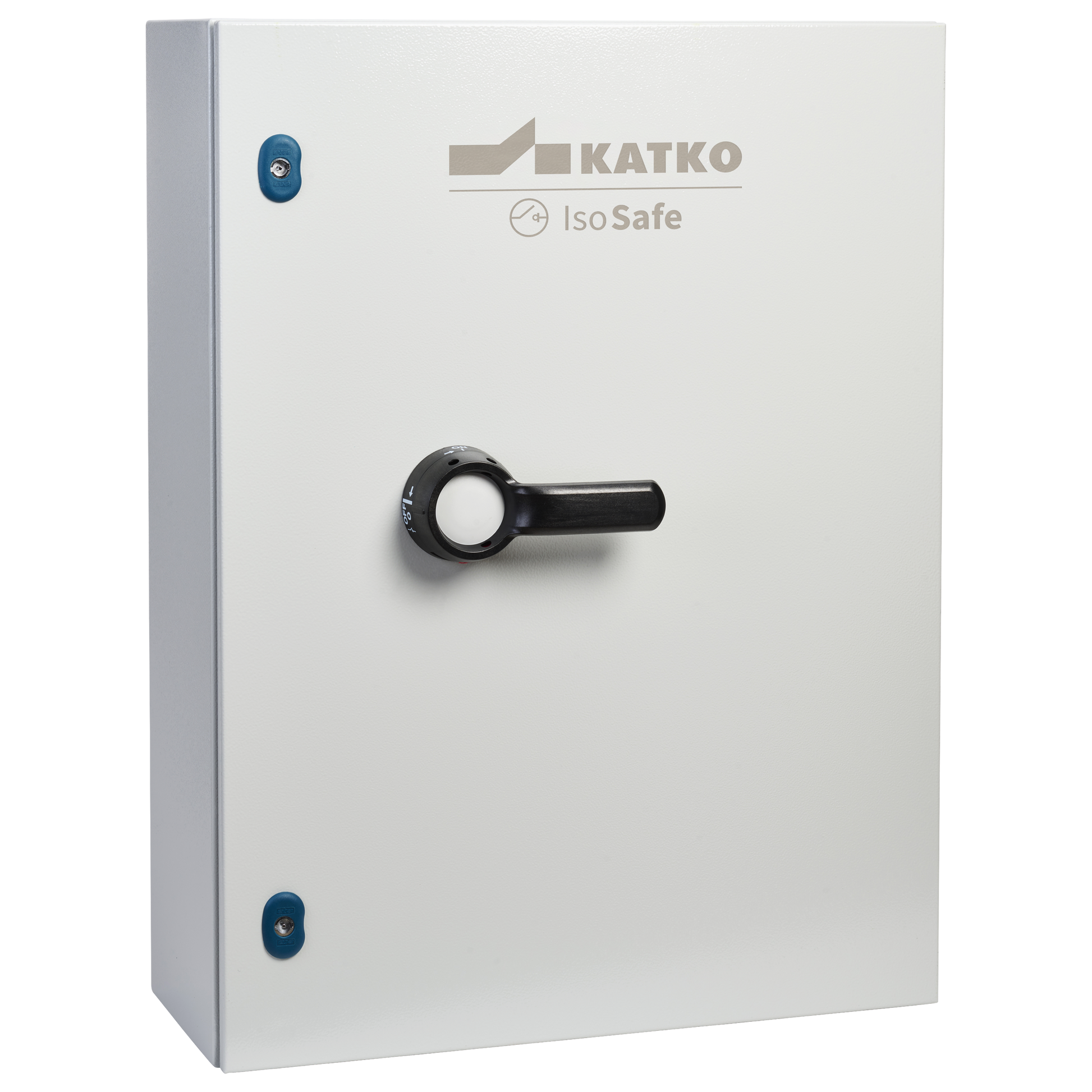

KUT 3630 1V T7EMC 4XM63LMEMC M16M

Turvakytkin EMC 3x630A IP66 1NO/1NC

KUT 3630 1V T7EMC 4XM63LMEMC M16M

Katko IsoSafe-sarjan EMC-suojatut turvakytkimet (10–1600A) on suunniteltu varmistamaan luotettava erotus samalla, kun sähkömagneettinen yhteensopivuus säilyy herkissä asennuksissa. Ne täyttävät ympäristöjen vaatimukset, joissa sähköisten häiriöiden hallinta on erityisen tärkeää.

Tehokkaan EMC-suojauksen ja kestävän rakenteen yhdistelmä tukee järjestelmien vakaata toimintaa teollisuus-, rakennus- ja infrastruktuurisovelluksissa, joissa EMC-vaatimusten täyttyminen on kriittistä.

Tuotenumero
30307
Sähkönumero FI
3600532
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
630
Kotelotyyppi
Maalattu teräslevy
Kotelo
T7 (600 x 800 x 250 mm)
Apukosketin
1NO/1NC
Download Product Datasheet

Haluatko lisätietoja tästä tuotteesta?

Asiantuntijamme on apunasi.

 Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Kaapeliläpiviennit
4 x M63L (37,0-53,0 mm), metal EMC; 1 x M16 (5,0-10,0 mm), metal
delivery_time
10
Syvyys
250 mm
EMC
true
Kotelo
T7 (600 x 800 x 250 mm)
Kotelotyyppi
Maalattu teräslevy
ETIM-luokka
EC000216
Sähkönumero FI
3600532
GTIN-koodi
6419410303078
Korkeus
800 mm
IP-luokka
IP66
Liittimien maksimi kiristysmomentti (Nm)
50..75
Mekaaninen kestävyys (toimintajaksoa)
10000
Apukosketin
1NO/1NC
Nettopaino
38.9349 kg
Nimellisarvot kun kaapelikoko (mm²)
2*185
Napojen lukumäärä
3
Tuotetyyppi
KUT 3630 1V T7EMC 4XM63LMEMC M16M
Mitoituskatkaisukyky AC-23A 415 V (A)
5040
Mitoituskatkaisukyky AC-23A 500 V (A)
5040
Mitoituskatkaisukyky AC-23A 690 V (A)
5040
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
630
Huippuarvo (kA)
76
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
100
Nimellissyöksykestojännite, Uimp (kV)
12
Nimelliseristysjännite, Ui (V)
1000
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
630
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
630
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
630
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
630
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
630
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
630
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
630
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
630
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
630
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
355
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
400
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
630
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
60
Terminen nimelliskestovirta 1 s, Icw 1000 V (kA)
28
Koteloidun laitteen terminen rajavirta, Ithe (A)
630
Avoimen tilan terminen rajavirta, Ith (A)
630
Lyhyt tuotekuvaus
Turvakytkin EMC 3x630A IP66 1NO/1NC
Kytkintyyppi
Load Break Switch
Tekninen nimi
3x630A 400V 355kW
Liitoskaapeleiden / pulttikoko Cu (mm²)
M12
Tilavuus
120 l
Leveys
600 mm

Mittakuva

Logistiikkatiedot

Pakkauskoko 1 (kpl)
1
Pakkauskoko 1 syvyys
106 mm
Pakkauskoko 1 GTIN-koodi
6419410303078
Pakkauskoko 1 korkeus
130.4 mm
Pakkauskoko 1 tilavuus
1.3325 l
Pakkauskoko 1 paino
38.9349 kg
Pakkauskoko 1 leveys
96.4 mm
Myyntiyksikkö
1
