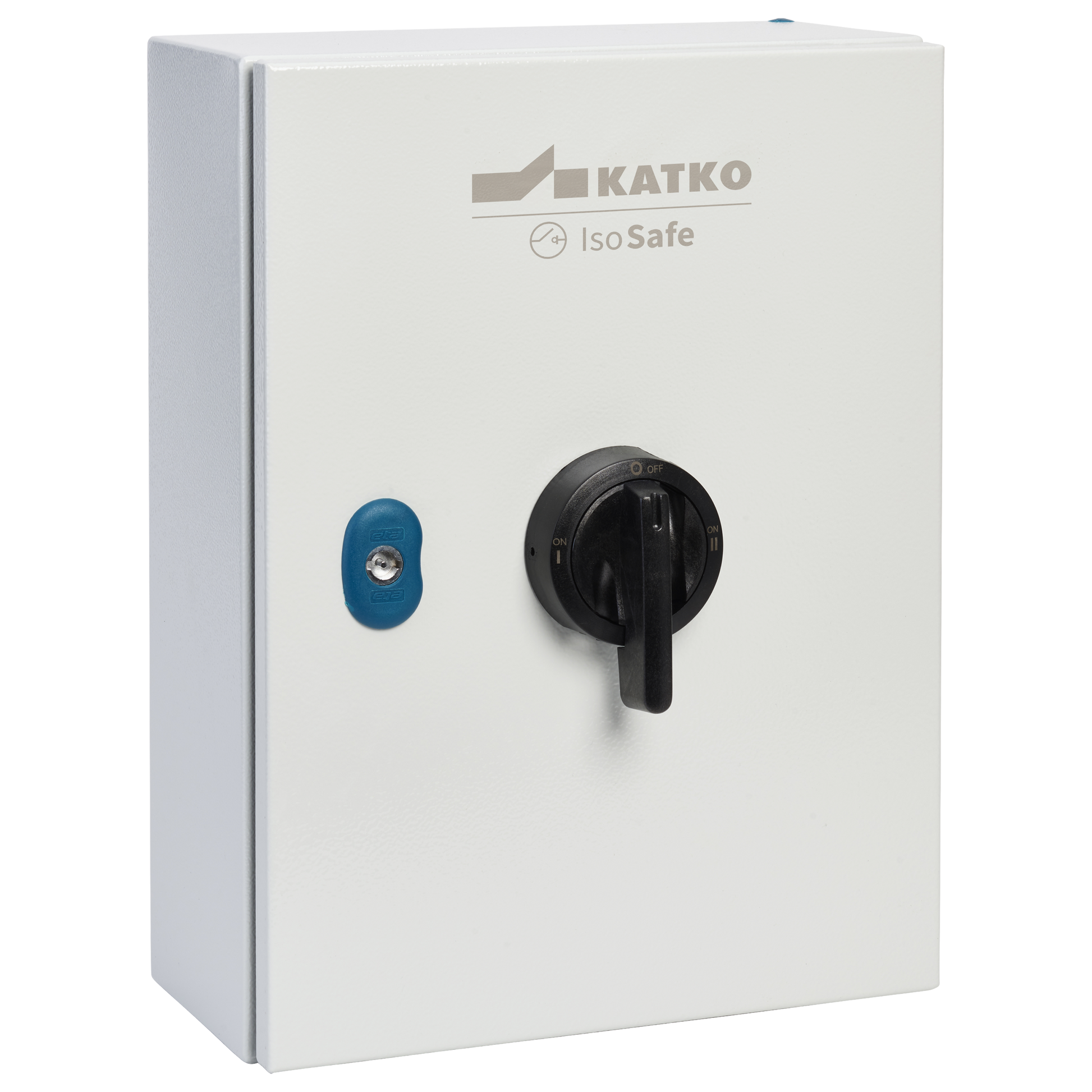

Vaihtokytkin 4x63A IP66

KUT 463VV102 T5 3XM40M

Vaihtokytkin 4x63A IP66

Katkon IsoSafe-sarjan teräskotelotut turvakytkimet on suunniteltu vaativiin teollisiin käyttökohteisiin, joissa mekaaninen kestävyys ja toimintavarmuus ovat kriittisiä. Vankka teräskotelo tarjoaa erinomaisen suojan iskuja ja ulkoisia rasituksia vastaan, varmistaen turvallisen ja luotettavan toiminnan vaativissa ympäristöissä.

Selkeä rakenne ja luotettavat turvaominaisuudet tukevat turvallista käyttöä ja huoltoa myös raskaassa käytössä. Suomessa suunnitellut ja valmistetut teräskoteloidut turvakytkimet heijastavat vuosikymmenten kokemusta teollisissa ympäristöissä, täyttävät kansainväliset turvallisuus- ja laatustandardit ja ovat oikea valinta kohteisiin, joissa toimintavarmuudesta ei voida tinkiä.

Sähkönumero FI
3603048
GTIN-koodi
6419410350997
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
63
Kotelotyyppi
Maalattu teräslevy
Kotelo
T5 (300 x 400 x 150 mm)
Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Kaapeliläpiviennit
3 x M40 (19,0-28,0 mm), metal
Syvyys
150 mm
EMC
false
Kotelo
T5 (300 x 400 x 150 mm)
Kotelotyyppi
Maalattu teräslevy
ETIM-luokka
EC000216
Sähkönumero FI
3603048
GTIN-koodi
6419410350997
Korkeus
400 mm
IP-luokka
IP66
Pitkä tuotenimi
4-pole, Sheet steel enclosure; W300 x H400 x D150, Cable entries: 3 x M40 (19,0-28,0 mm), metal
Liittimien maksimi kiristysmomentti (Nm)
2.5
Mekaaninen kestävyys (toimintajaksoa)
50000
Nettopaino
7.9471 kg
Nimellisarvot kun kaapelikoko (mm²)
35
Napojen lukumäärä
4
Tuotetyyppi
KUT 463VV102 T5 3XM40M
Mitoituskatkaisukyky AC-23A 415 V (A)
504
Mitoituskatkaisukyky AC-23A 500 V (A)
320
Mitoituskatkaisukyky AC-23A 690 V (A)
320
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
80
Huippuarvo (kA)
8.7
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
50
Nimellissyöksykestojännite, Uimp (kV)
8
Nimelliseristysjännite, Ui (V)
800
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
100
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
100
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
100
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
80
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
80
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
80
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
63
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
40
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
40
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
30
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
25
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
37
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
2.5
Terminen nimelliskestovirta 1 s, Icw 690 V (kA)
2
Koteloidun laitteen terminen rajavirta, Ithe (A)
100
Avoimen tilan terminen rajavirta, Ith (A)
100
Lyhyt tuotekuvaus
Vaihtokytkin 4x63A IP66
Kytkintyyppi
Load Break Switch
Tekninen nimi
4x63A 400V 30kW
Liitoskaapeleiden / pulttikoko Cu (mm²)
2,5..35
Tilavuus
18 l
Leveys
300 mm

Mittakuva

Logistiikkatiedot

Pakkauskoko 1
1
Pakkauskoko 1 syvyys
106 mm
Pakkauskoko 1 GTIN-koodi
6419410204795
Pakkauskoko 1 korkeus
130.4 mm
Pakkauskoko 1 tilavuus
1.3325 l
Pakkauskoko 1 leveys
96.4 mm
Myyntiyksikkö
1
