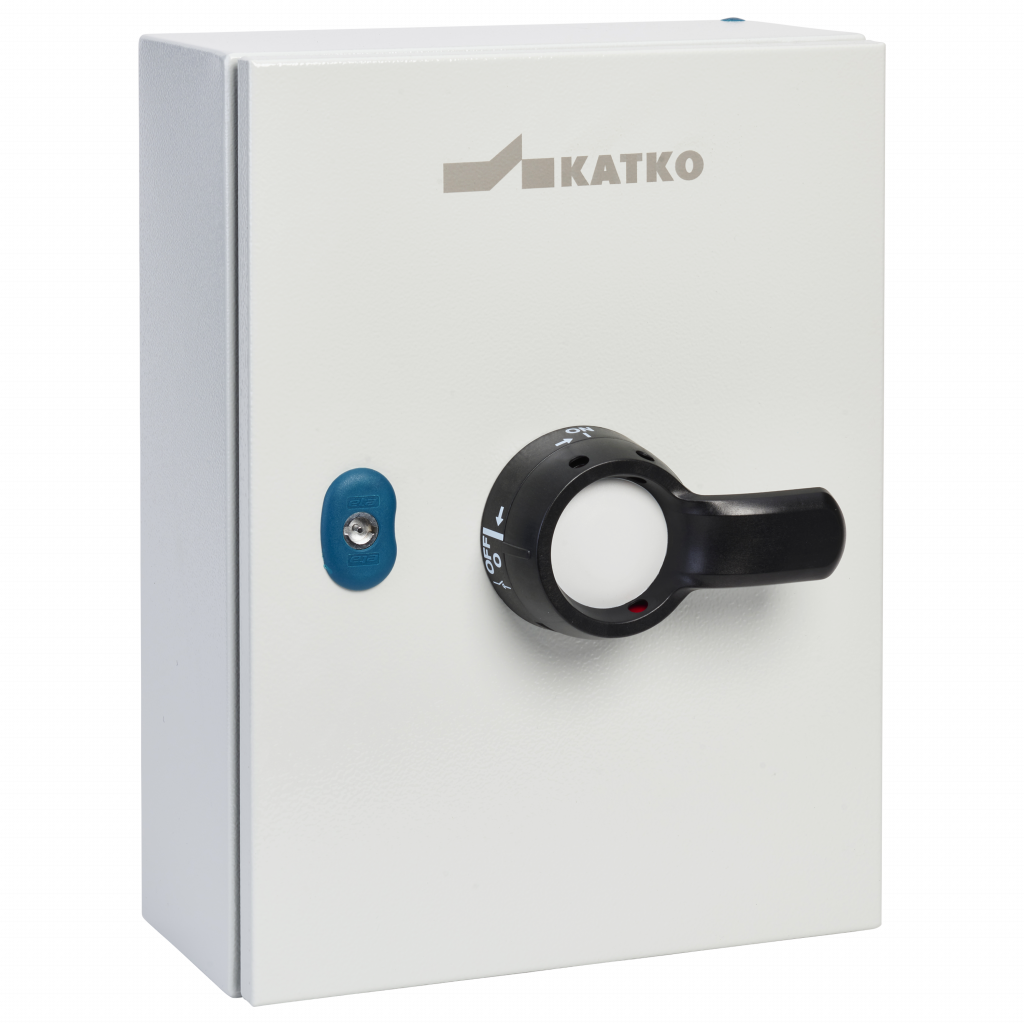

KUT 680 1V T5EMC 4XM40MEMC M16M

Turvakytkin EMC 6x80A IP66 1NO/1NC

KUT 680 1V T5EMC 4XM40MEMC M16M

Katko IsoSafe-sarjan EMC-suojatut turvakytkimet (10–1600A) on suunniteltu varmistamaan luotettava erotus samalla, kun sähkömagneettinen yhteensopivuus säilyy herkissä asennuksissa. Ne täyttävät ympäristöjen vaatimukset, joissa sähköisten häiriöiden hallinta on erityisen tärkeää.

Tehokkaan EMC-suojauksen ja kestävän rakenteen yhdistelmä tukee järjestelmien vakaata toimintaa teollisuus-, rakennus- ja infrastruktuurisovelluksissa, joissa EMC-vaatimusten täyttyminen on kriittistä.

Sähkönumero FI
3600869
GTIN-koodi
6419410372777
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
80
Kotelotyyppi
Maalattu teräslevy
Kotelo
T5 (300 x 400 x 150 mm)
Apukosketin
1NO/1NC

Haluatko lisätietoja tästä tuotteesta?

Asiantuntijamme on apunasi.

 Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Kaapeliläpiviennit
4 x M40 (19,0-28,0 mm), metal EMC; 1 x M16 (5,0-10,0 mm), metal
Syvyys
150 mm
EMC
true
Kotelo
T5 (300 x 400 x 150 mm)
Kotelotyyppi
Maalattu teräslevy
ETIM-luokka
EC000216
Sähkönumero FI
3600869
GTIN-koodi
6419410372777
Korkeus
400 mm
IP-luokka
IP66
Pitkä tuotenimi
6-pole, Auxiliary contact 1NO/1NC, Sheet steel enclosure; W300 x H400 x D150,EMC shielded, Cable entries: 4 x M40 (19,0-28,0 mm), metal EMC; 1 x M16 (5,0-10,0 mm), metal
Liittimien maksimi kiristysmomentti (Nm)
6
Mekaaninen kestävyys (toimintajaksoa)
16000
Apukosketin
1NO/1NC
Nettopaino
9.5971 kg
Nimellisarvot kun kaapelikoko (mm²)
70
Napojen lukumäärä
6
Tuotetyyppi
KUT 680 1V T5EMC 4XM40MEMC M16M
Mitoituskatkaisukyky AC-23A 415 V (A)
640
Mitoituskatkaisukyky AC-23A 500 V (A)
640
Mitoituskatkaisukyky AC-23A 690 V (A)
640
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
160
Huippuarvo (kA)
15
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
65
Nimellissyöksykestojännite, Uimp (kV)
8
Nimelliseristysjännite, Ui (V)
800
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
125
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
125
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
125
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
100
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
100
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
100
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
80
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
63
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
63
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
45
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
37
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
55
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
8
Terminen nimelliskestovirta 1 s, Icw 690 V (kA)
5
Koteloidun laitteen terminen rajavirta, Ithe (A)
125
Avoimen tilan terminen rajavirta, Ith (A)
125
Lyhyt tuotekuvaus
Turvakytkin EMC 6x80A IP66 1NO/1NC
Kytkintyyppi
Load Break Switch
Tekninen nimi
6x80A 400V 45kW
Liitoskaapeleiden / pulttikoko Cu (mm²)
6..70
Tilavuus
18 l
Leveys
300 mm

Mittakuva

Logistiikkatiedot

Pakkauskoko 1
1
Pakkauskoko 1 syvyys
90 mm
Pakkauskoko 1 GTIN-koodi
6419410372777
Pakkauskoko 1 korkeus
260 mm
Pakkauskoko 1 tilavuus
3.744 l
Pakkauskoko 1 paino
9.5971 kg
Pakkauskoko 1 leveys
160 mm
Myyntiyksikkö
1
