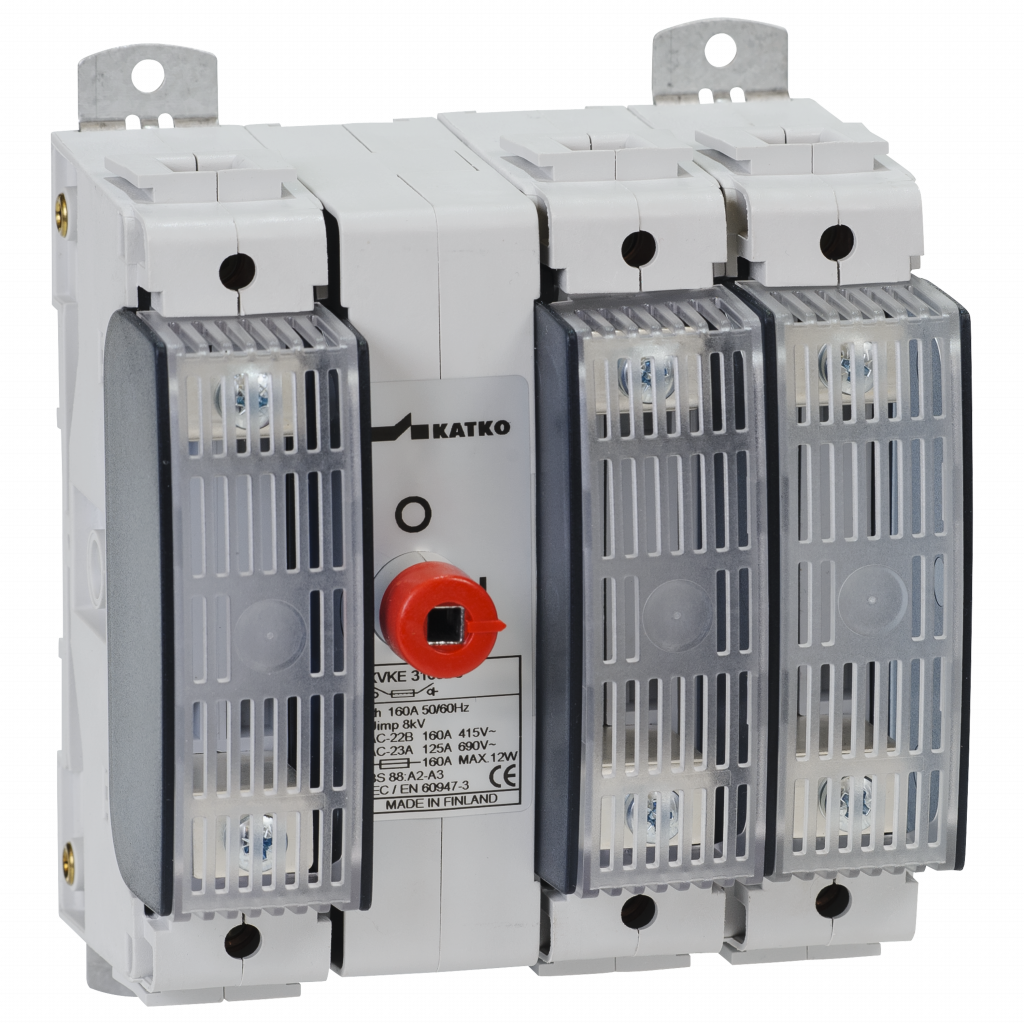

KVKE 3125BS L220AD12TLK12 SS

Kytkinvaroke 3x125A BS88 A2-A3

KVKE 3125BS L220AD12TLK12 SS

Katko FuseSafe -sarjan kytkinvarokkeet yhdistävät luotettavan kytkennän ja varokesuojauksen kompaktiksi ja modulaariseksi ratkaisuksi ammattimaisiin sähköasennuksiin. Joustaviin asennustapoihin ja monipuolisiin kokoonpanoihin suunniteltu kytkinvarokeet tukevat tehokasta tilankäyttöä sekä parantaa turvallisuutta ja käytön selkeyttä. Varokesuojat ja vankka rakenne varmistavat luotettavan toiminnan ja pitkän käyttöiän vaativissa käyttöympäristöissä.

Tuotenumero
28628
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
125
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
125
Download Product Datasheet

Haluatko lisätietoja tästä tuotteesta?

Asiantuntijamme on apunasi.

 Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

delivery_time
10
Syvyys
94 mm
ETIM-luokka
EC001040
Sulaketyyppi: BS88
A2-A3
BS88: Kiinnitysväli
73
BS88: Ruuvin koko
M5
BS88: Kiristysmomentti (Nm)
3
GTIN-koodi
6419410286289
Korkeus
134 mm
Liittimien maksimi kiristysmomentti (Nm)
6
Mekaaninen kestävyys (toimintajaksoa)
20000
Nettopaino
1.5911 kg
Nimellisarvot kun kaapelikoko (mm²)
50
Napojen lukumäärä
3
Tuotetyyppi
KVKE 3125BS L220AD12TLK12 SS
Mitoituskatkaisukyky AC-23A 415 V (A)
1000
Mitoituskatkaisukyky AC-23A 500 V (A)
1000
Mitoituskatkaisukyky AC-23A 690 V (A)
1000
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
125
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
50
Nimellissyöksykestojännite, Uimp (kV)
8
Nimelliseristysjännite, Ui (V)
690
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
125
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
125
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
125
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
125
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
125
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
125
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
125
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
125
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
125
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
55
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
75
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
110
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
6
Terminen nimelliskestovirta 1 s, Icw 690 V (kA)
4
Avoimen tilan terminen rajavirta, Ith (A)
125
Lyhyt tuotekuvaus
Kytkinvaroke 3x125A BS88 A2-A3
Kytkintyyppi
Switch Fuse
Liitoskaapeleiden / pulttikoko Cu (mm²)
6..70
Tilavuus
1.6627 l
Leveys
132 mm

Mittakuva

Logistiikkatiedot

Pakkauskoko 1 (kpl)
1
Pakkauskoko 1 syvyys
94 mm
Pakkauskoko 1 GTIN-koodi
6419410286289
Pakkauskoko 1 korkeus
134 mm
Pakkauskoko 1 tilavuus
1.6627 l
Pakkauskoko 1 paino
1.5911 kg
Pakkauskoko 1 leveys
132 mm
Myyntiyksikkö
1
