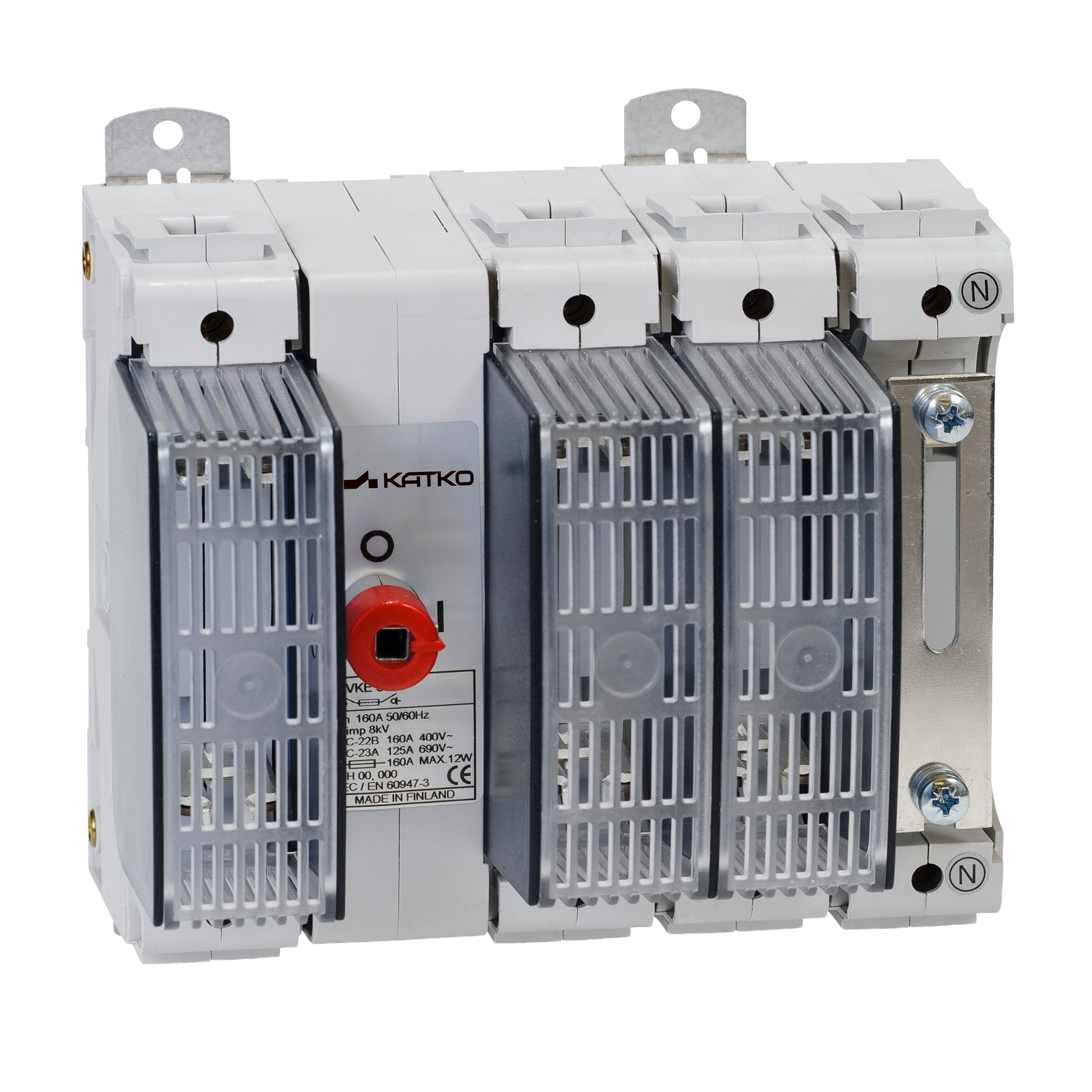

KVKE 3160NL L220AD12TLK12 SS

Kytkinvaroke 3x160A irroitettava nolla DIN 000/00

KVKE 3160NL L220AD12TLK12 SS

Katko FuseSafe -sarjan kytkinvarokkeet yhdistävät luotettavan kytkennän ja varokesuojauksen kompaktiksi ja modulaariseksi ratkaisuksi ammattimaisiin sähköasennuksiin. Joustaviin asennustapoihin ja monipuolisiin kokoonpanoihin suunniteltu kytkinvarokeet tukevat tehokasta tilankäyttöä sekä parantaa turvallisuutta ja käytön selkeyttä. Varokesuojat ja vankka rakenne varmistavat luotettavan toiminnan ja pitkän käyttöiän vaativissa käyttöympäristöissä.

Tuotenumero
28576
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
160
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
160
Download Product Datasheet

Haluatko lisätietoja tästä tuotteesta?

Asiantuntijamme on apunasi.

 Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

delivery_time
10
Syvyys
167 mm
ETIM-luokka
EC001040
Sulakekoko DIN
000/00
GTIN-koodi
6419410285763
Korkeus
95 mm
Liittimien maksimi kiristysmomentti (Nm)
6
Mekaaninen kestävyys (toimintajaksoa)
20000
Nettopaino
1.8928 kg
Nimellisarvot kun kaapelikoko (mm²)
70
Napojen lukumäärä
3
Tuotetyyppi
KVKE 3160NL L220AD12TLK12 SS
Mitoituskatkaisukyky AC-23A 415 V (A)
1000
Mitoituskatkaisukyky AC-23A 500 V (A)
1000
Mitoituskatkaisukyky AC-23A 690 V (A)
1000
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
125
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 2 (A)
25
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
50
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 2 (kA)
160
Nimellissyöksykestojännite, Uimp (kV)
8
Nimelliseristysjännite, Ui (V)
690
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
160
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
160
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
160
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
160
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
160
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
160
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
125
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
125
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
125
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
55
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
75
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
110
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
6
Terminen nimelliskestovirta 1 s, Icw 690 V (kA)
4
Avoimen tilan terminen rajavirta, Ith (A)
160
Lyhyt tuotekuvaus
Kytkinvaroke 3x160A irroitettava nolla DIN 000/00
Kytkintyyppi
Switch Fuse
Liitoskaapeleiden / pulttikoko Cu (mm²)
6..70
Tilavuus
2.6177 l
Leveys
165 mm

Mittakuva

Logistiikkatiedot

Pakkauskoko 1 (kpl)
1
Pakkauskoko 1 syvyys
167 mm
Pakkauskoko 1 GTIN-koodi
6419410285763
Pakkauskoko 1 korkeus
95 mm
Pakkauskoko 1 tilavuus
2.6177 l
Pakkauskoko 1 paino
1.8928 kg
Pakkauskoko 1 leveys
165 mm
Myyntiyksikkö
1
