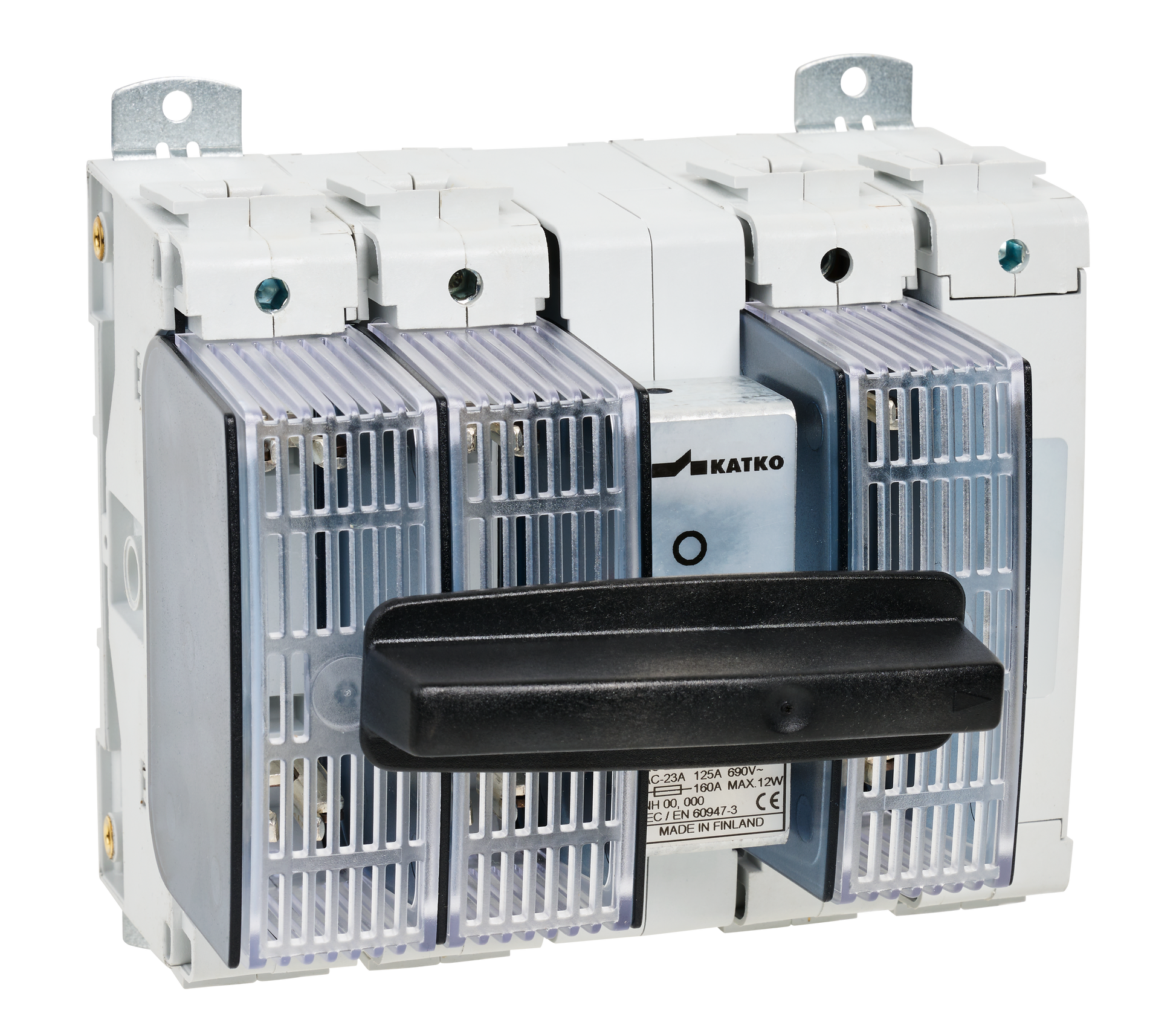

KVKE 4125 SV11

Kytkinvaroke 4x125A DIN 000/00 suoravääntimellä

KVKE 4125 SV11

Katko FuseSafe -sarjan kytkinvarokkeet yhdistävät luotettavan kytkennän ja varokesuojauksen kompaktiksi ja modulaariseksi ratkaisuksi ammattimaisiin sähköasennuksiin. Joustaviin asennustapoihin ja monipuolisiin kokoonpanoihin suunniteltu kytkinvarokeet tukevat tehokasta tilankäyttöä sekä parantaa turvallisuutta ja käytön selkeyttä. Varokesuojat ja vankka rakenne varmistavat luotettavan toiminnan ja pitkän käyttöiän vaativissa käyttöympäristöissä.

Sähkönumero FI
3662217
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
125
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
125
Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Syvyys
94 mm
ETIM-luokka
EC001040
Sähkönumero FI
3662217
Sulakekoko DIN
000/00
GTIN-koodi
6419410287262
Korkeus
134 mm
Pitkä tuotenimi
4-pole, Includes direct handle mechanism
Liittimien maksimi kiristysmomentti (Nm)
6
Mekaaninen kestävyys (toimintajaksoa)
20000
Nettopaino
0.9772 kg
Nimellisarvot kun kaapelikoko (mm²)
50
Napojen lukumäärä
4
Tuotetyyppi
KVKE 4125 SV11
Mitoituskatkaisukyky AC-23A 415 V (A)
1000
Mitoituskatkaisukyky AC-23A 500 V (A)
1000
Mitoituskatkaisukyky AC-23A 690 V (A)
1000
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
125
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
50
Nimellissyöksykestojännite, Uimp (kV)
8
Nimelliseristysjännite, Ui (V)
690
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
125
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
125
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
125
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
125
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
125
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
125
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
125
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
125
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
125
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
55
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
75
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
110
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
6
Terminen nimelliskestovirta 1 s, Icw 690 V (kA)
4
Avoimen tilan terminen rajavirta, Ith (A)
125
Lyhyt tuotekuvaus
Kytkinvaroke 4x125A DIN 000/00 suoravääntimellä
Kytkintyyppi
Switch Fuse
Liitoskaapeleiden / pulttikoko Cu (mm²)
6..70
Tilavuus
2.0783 l
Leveys
165 mm

Mittakuva

Logistiikkatiedot

Pakkauskoko 1
1
Pakkauskoko 1 syvyys
94 mm
Pakkauskoko 1 GTIN-koodi
6419410287262
Pakkauskoko 1 korkeus
134 mm
Pakkauskoko 1 tilavuus
2.0783 l
Pakkauskoko 1 paino
0.9772 kg
Pakkauskoko 1 leveys
165 mm
Myyntiyksikkö
1
