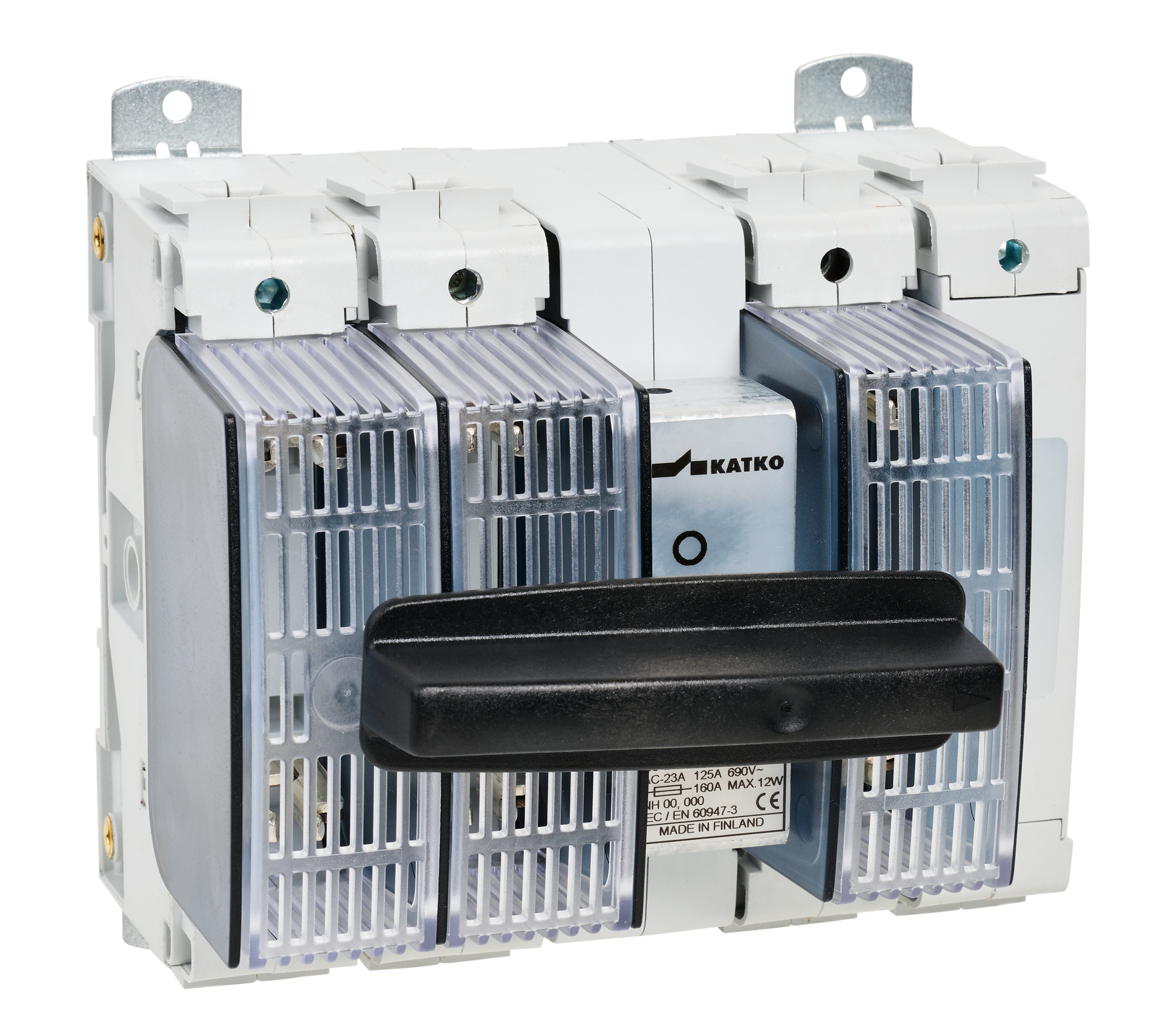

• FuseSafe_KVKE_4P_63_160_SV
1 1

KVKE 4160 SV11

Kytkinvaroke 4x160A DIN 000/00 suoravääntimellä

KVKE 4160 SV11

Katko FuseSafe -sarjan kytkinvarokkeet yhdistävät luotettavan kytkennän ja varokesuojauksen kompaktiksi ja modulaariseksi ratkaisuksi ammattimaisiin sähköasennuksiin. Joustaviin asennustapoihin ja monipuolisiin kokoonpanoihin suunniteltu kytkinvarokeet tukevat tehokasta tilankäyttöä sekä parantaa turvallisuutta ja käytön selkeyttä. Varokesuojat ja vankka rakenne varmistavat luotettavan toiminnan ja pitkän käyttöiän vaativissa käyttöympäristöissä.

Sähkönumero FI
3662219
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
160
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
160

Looking for more information about this product?

Our team is here to help.

 Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Syvyys
167 mm
ETIM-luokka
EC001040
Sähkönumero FI
3662219
Sulakekoko DIN
000/00
GTIN-koodi
6419410287279
Korkeus
95 mm
Pitkä tuotenimi
4-pole, Includes direct handle mechanism
Liittimien maksimi kiristysmomentti (Nm)
6
Mekaaninen kestävyys (toimintajaksoa)
20000
Nettopaino
1.8062 kg
Nimellisarvot kun kaapelikoko (mm²)
70
Napojen lukumäärä
4
Tuotetyyppi
KVKE 4160 SV11
Mitoituskatkaisukyky AC-23A 415 V (A)
1000
Mitoituskatkaisukyky AC-23A 500 V (A)
1000
Mitoituskatkaisukyky AC-23A 690 V (A)
1000
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
125
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 2 (A)
25
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
50
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 2 (kA)
160
Nimellissyöksykestojännite, Uimp (kV)
8
Nimelliseristysjännite, Ui (V)
690
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
160
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
160
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
160
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
160
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
160
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
160
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
125
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
125
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
125
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
55
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
75
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
110
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
6
Terminen nimelliskestovirta 1 s, Icw 690 V (kA)
4
Avoimen tilan terminen rajavirta, Ith (A)
160
Lyhyt tuotekuvaus
Kytkinvaroke 4x160A DIN 000/00 suoravääntimellä
Kytkintyyppi
Switch Fuse
Liitoskaapeleiden / pulttikoko Cu (mm²)
6..70
Tilavuus
2.6177 l
Leveys
165 mm

Mittakuva

Logistiikkatiedot

Pakkauskoko 1
1
Pakkauskoko 1 syvyys
167 mm
Pakkauskoko 1 GTIN-koodi
6419410287279
Pakkauskoko 1 korkeus
95 mm
Pakkauskoko 1 tilavuus
2.6177 l
Pakkauskoko 1 paino
1.8062 kg
Pakkauskoko 1 leveys
165 mm
Myyntiyksikkö
1
