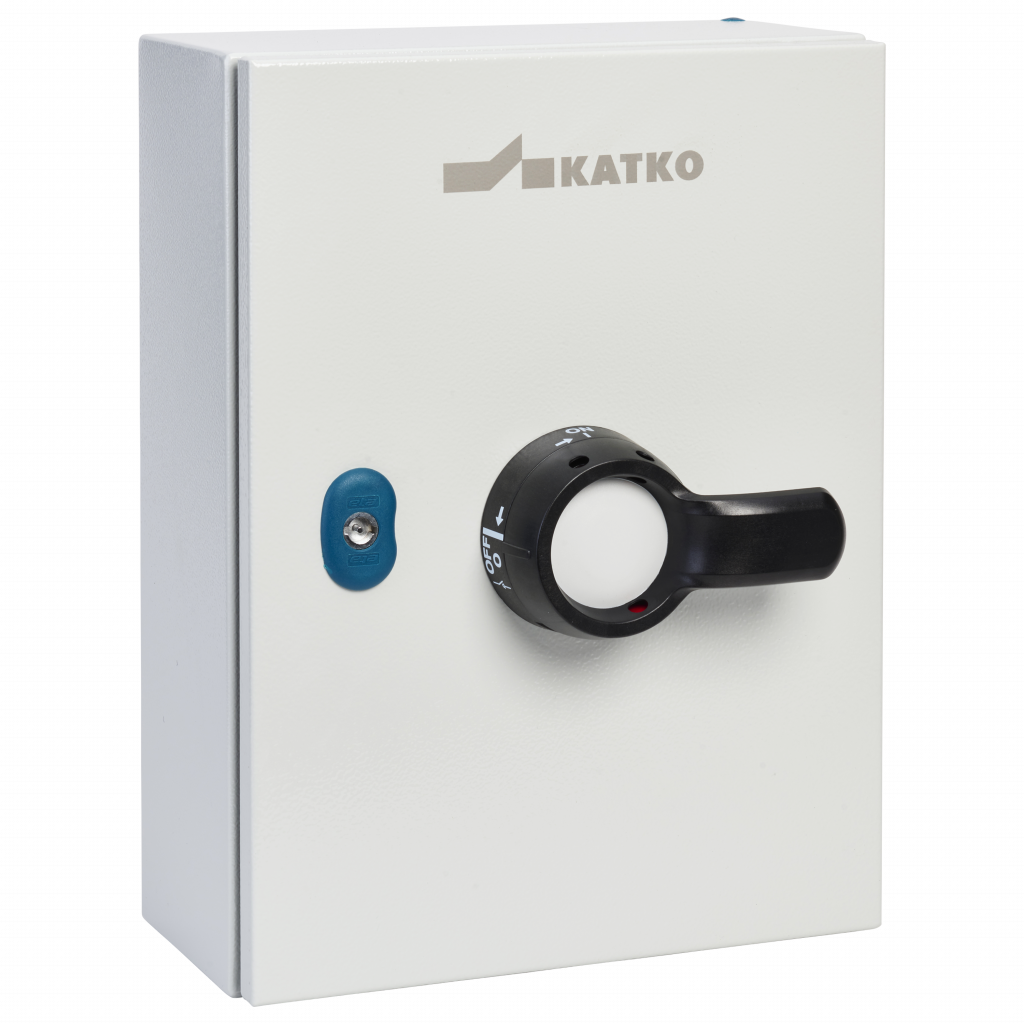

KVKET 3125 T5

Koteloitu kytkinvaroke 3x125A DIN 000/00

KVKET 3125 T5

Katko FuseSafe -sarjan koteloidut kytkinvarokkeet yhdistävät luotettavan kytkintoiminnan ja sulakesuojauksen turvalliseksi ja tilaa säästäväksi ratkaisuksi ammattimaisiin sähköasennuksiin. Saatavilla polykarbonaatti-, teräs- ja ruostumattomasta teräksestä valmistetuilla koteloilla FuseSafe soveltuu monenlaisiin teollisuus-, rakennus- ja infrastruktuurikohteisiin. Kestävät kotelomateriaalit varmistavat luotettavan toiminnan sekä tavanomaisissa sisäasennuksissa että vaativissa teollisuusympäristöissä.

Nimelliskäyttövirta AC-22A 415 V, Ie (A)
125
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
125
Kotelo
T5 (300 x 400 x 150 mm)
Kotelotyyppi
Painted sheet steel
Download Product Datasheet

Haluatko lisätietoja tästä tuotteesta?

Asiantuntijamme on apunasi.

 Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Syvyys
150 mm
Kotelo
T5 (300 x 400 x 150 mm)
Kotelotyyppi
Painted sheet steel
ETIM-luokka
EC001040
Sulakekoko DIN
000/00
GTIN-koodi
6419410223314
Korkeus
400 mm
Liittimien maksimi kiristysmomentti (Nm)
6
Mekaaninen kestävyys (toimintajaksoa)
20000
Nettopaino
8.976 kg
Nimellisarvot kun kaapelikoko (mm²)
50
Napojen lukumäärä
3
Tuotetyyppi
KVKET 3125 T5
Mitoituskatkaisukyky AC-23A 415 V (A)
1000
Mitoituskatkaisukyky AC-23A 500 V (A)
1000
Mitoituskatkaisukyky AC-23A 690 V (A)
1000
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
125
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
50
Nimellissyöksykestojännite, Uimp (kV)
8
Nimelliseristysjännite, Ui (V)
690
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
125
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
125
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
125
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
125
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
125
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
125
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
125
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
125
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
125
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
55
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
75
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
110
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
6
Terminen nimelliskestovirta 1 s, Icw 690 V (kA)
4
Koteloidun laitteen terminen rajavirta, Ithe (A)
125
Avoimen tilan terminen rajavirta, Ith (A)
125
Lyhyt tuotekuvaus
Koteloitu kytkinvaroke 3x125A DIN 000/00
Kytkintyyppi
Switch Fuse
Liitoskaapeleiden / pulttikoko Cu (mm²)
6..70
Tilavuus
18 l
Leveys
300 mm

Mittakuva

Logistiikkatiedot

Pakkauskoko 1
1
Pakkauskoko 1 syvyys
150 mm
Pakkauskoko 1 GTIN-koodi
6419410223314
Pakkauskoko 1 korkeus
400 mm
Pakkauskoko 1 tilavuus
18 l
Pakkauskoko 1 paino
8.976 kg
Pakkauskoko 1 leveys
300 mm
Myyntiyksikkö
1
