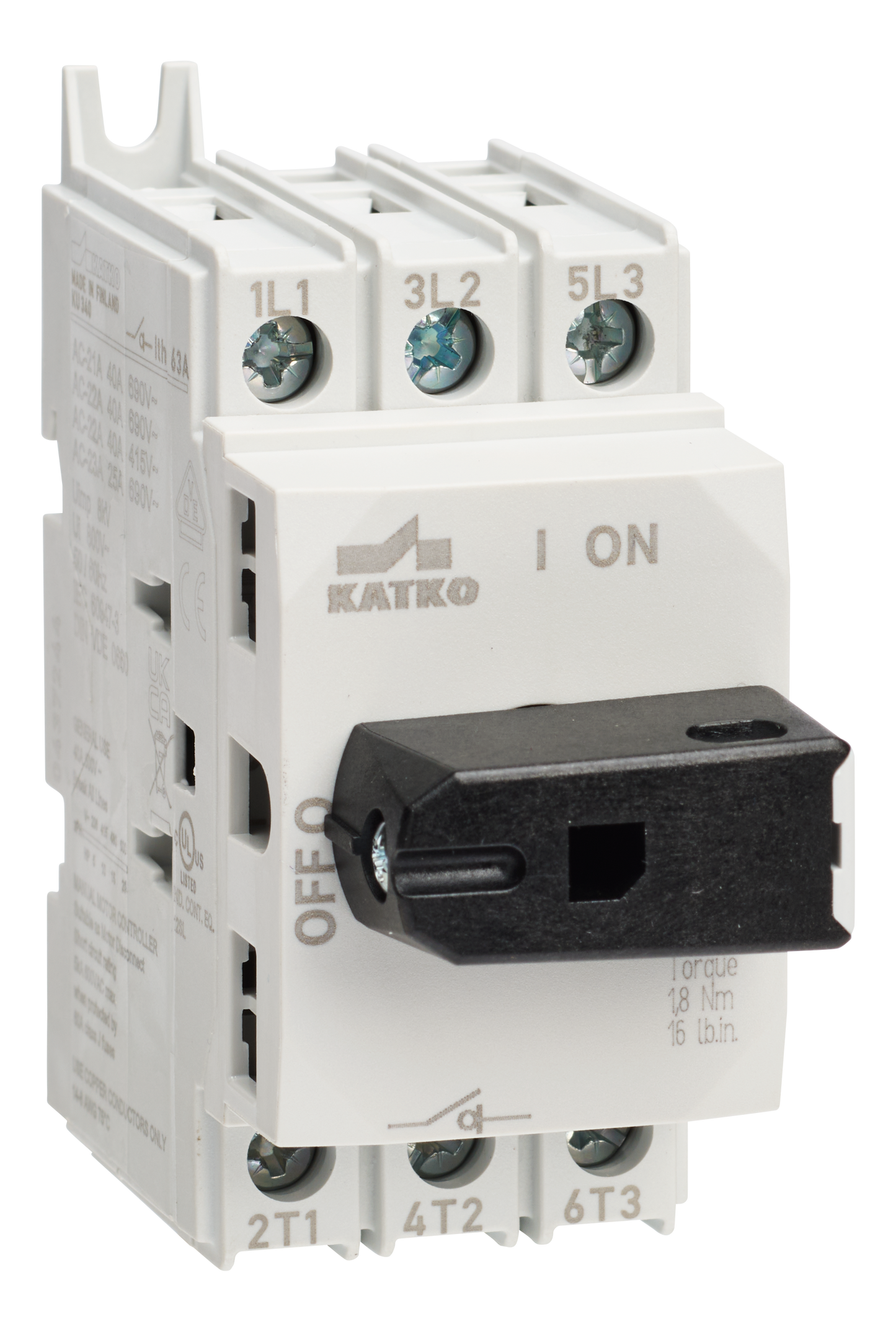

Kuormankytkin 3x16A UL-listattu

LSF 316UL FP

Kuormankytkin 3x16A UL-listattu

Katkon UL/cUL-listatut LoadSafe kuormankytkimet 16–40A ovat kompakteja ratkaisuja turvalliseen ja luotettavaan kuorman katkaisuun teollisuus- ja rakennuskohteissa. Pienemmille virroille suunnitellut kytkimet tarjoavat selkeän erotuksen ja toimintavarman käytön kohteissa, joissa tilatehokkuus ja vaatimustenmukaisuus ovat keskeisiä. UL- ja CSA-vaatimusten mukaisesti sertifioidut ja UL 60947-4-1A -standardin täyttävät kytkimet tukevat turvallista ja tasalaatuista sähkönhallintaa.

Kuormankytkimet ovat VDE-hyväksyttyjä ja kolmannen osapuolen testaamia, mikä varmistaa kansainvälisten laatu- ja turvallisuusstandardien täyttymisen. Suomessa valmistetut kytkimet ja lisävarusteet tarjoavat korkean suorituskyvyn ja asennustehokkuuden, tukien kestävien sähkönjakeluratkaisujen toteuttamista.

GTIN-koodi
6419410364666
Ampeerit 600V
16
HP 600V
10
Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Ampeerit 600V
16.0
ETIM-luokka
EC000216
GTIN-koodi
6419410364666
HP 208V
3.0
HP 240V
5.0
HP 480V
7.5
HP 600V
10.0
Pitkä tuotenimi
UL-listed, Rotary switch, 3-pole, Front plate
Liittimen max. vääntömomentti (Nm)
1.8
Mekaaninen kestävyys (käyttökertojen määrä)
50000
Nimellisarvot kaapelikoolla (mm²)
4
Napojen lukumäärä
3
Tuotetyyppi
LSF 316UL FP
Rated breaking cap. ICN AC-23A 415V (A)
128
Rated breaking cap. ICN AC-23A 500V (A)
128
Rated breaking cap. ICN AC-23A 690V (A)
128
Rated fused short-ckt current back-up fuse opt 1 (A)
25
Rated fused short-ckt current peak value (kA)
3.8
Rated fused short-ckt current RMS Ik opt 1 (kA)
50
Rated fused short-ckt. impulse withstand volt. Uimp (kV)
8
Nimelliseristysjännite Ui (V)
800
Mitoitettu jatkuva virta AC-21A 415V (A)
25
Mitoitettu jatkuva virta AC-21A 500V (A)
25
Mitoitettu jatkuva virta AC-21B 415V (A)
25
Mitoitettu jatkuva virta AC-22A 415V (A)
16
Mitoitettu jatkuva virta AC-22A 500V (A)
16
Rated operational current AC-22A 690V (A)
16
Rated operational current AC-23A 415V (A)
16
Rated operational current AC-23A 500V (A)
16
Rated operational current AC-23A 690V (A)
16
Rated oper. power 3-ph 1500rpm SQ cage motor AC-23A 415V (kW)
7.5
Rated oper. power 3-ph 1500rpm SQ cage motor AC-23A 500V (kW)
7.5
Rated oper. power 3-ph 1500rpm SQ cage motor AC-23A 690V (kW)
11
Rated short-ckt. making cap. Icm 690V (kA)
1
Rated short-time withstand current 1s Icw 690V (kA)
0.7
Rated therm. current Ith (A)
25
Lyhyt tuotekuvaus
Kuormankytkin 3x16A UL-listattu
Kytkintyyppi
Load Break Switch
Tekninen nimi
3x16A 690V AC-22
Terminals bolt size (Cu mm²)
1,5..16
UL
UL 60947-4-1A
Wire size Cu
14-8 AWG

No dimensional drawings available for this product.

Mittakuva

No dimensional drawings available for this product.

Logistiikkatiedot

Pakkauskoko 1
1
Pakkauskoko 1 GTIN-koodi
6419410364666
Myyntiyksikkö
1
