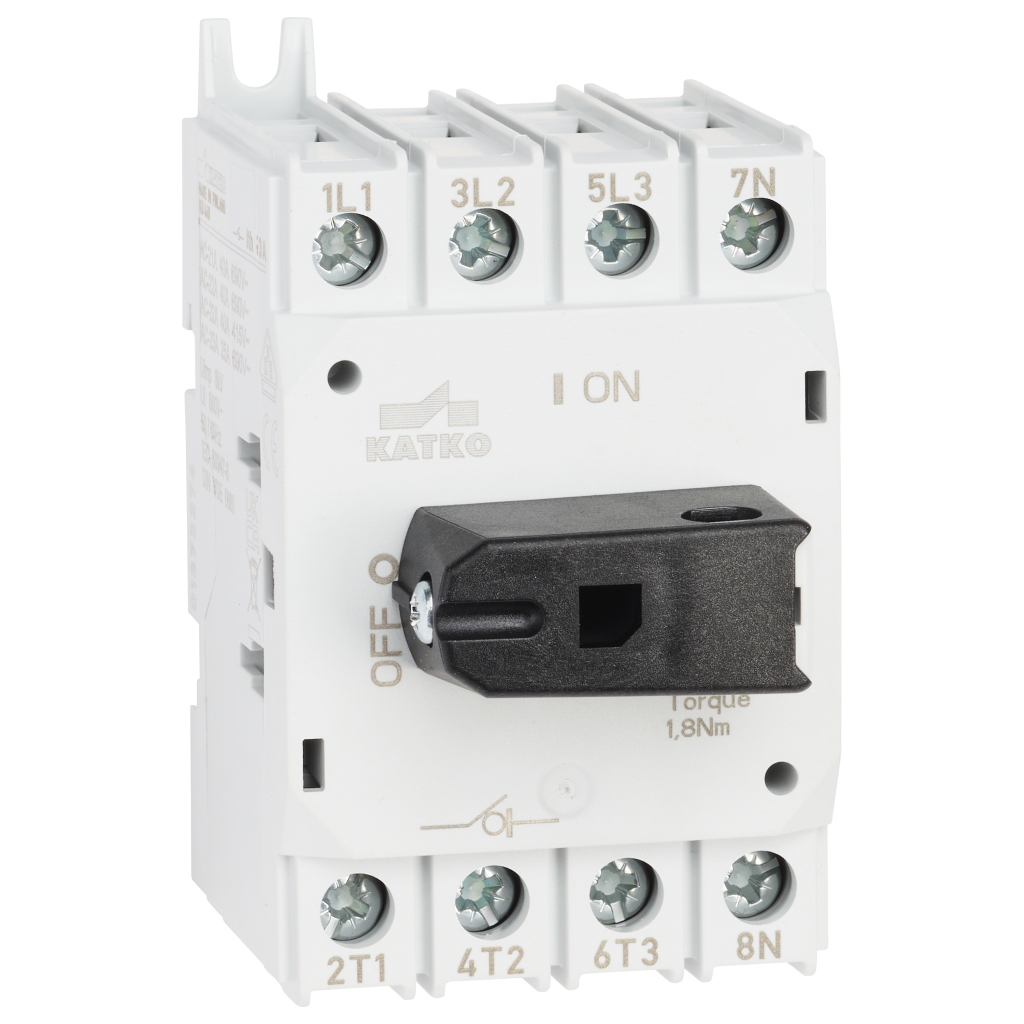

LSF 416UL

Kuormankytkin 4x16A UL-listattu

LSF 416UL

Katkon UL/cUL-listatut LoadSafe kuormankytkimet 16–40A ovat kompakteja ratkaisuja turvalliseen ja luotettavaan kuorman katkaisuun teollisuus- ja rakennuskohteissa. Pienemmille virroille suunnitellut kytkimet tarjoavat selkeän erotuksen ja toimintavarman käytön kohteissa, joissa tilatehokkuus ja vaatimustenmukaisuus ovat keskeisiä. UL- ja CSA-vaatimusten mukaisesti sertifioidut ja UL 60947-4-1A -standardin täyttävät kytkimet tukevat turvallista ja tasalaatuista sähkönhallintaa.

Kuormankytkimet ovat VDE-hyväksyttyjä ja kolmannen osapuolen testaamia, mikä varmistaa kansainvälisten laatu- ja turvallisuusstandardien täyttymisen. Suomessa valmistetut kytkimet ja lisävarusteet tarjoavat korkean suorituskyvyn ja asennustehokkuuden, tukien kestävien sähkönjakeluratkaisujen toteuttamista.

Tuotenumero
26887
Sähkönumero FI
3663127
Ampeerit 600V
16
HP 600V
10
Download Product Datasheet

Haluatko lisätietoja tästä tuotteesta?

Asiantuntijamme on apunasi.

 Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Ampeerit 600V
16.0
delivery_time
10
Syvyys
63 mm
ETIM-luokka
EC000216
Sähkönumero FI
3663127
GTIN-koodi
6419410268872
Korkeus
84 mm
HP 208V
3.0
HP 240V
5.0
HP 480V
7.5
HP 600V
10.0
Liittimien maksimi kiristysmomentti (Nm)
1.8
Mekaaninen kestävyys (toimintajaksoa)
50000
Nettopaino
0.1807 kg
Nimellisarvot kun kaapelikoko (mm²)
4
Napojen lukumäärä
4
Tuotetyyppi
LSF 416UL
Mitoituskatkaisukyky AC-23A 415 V (A)
128
Mitoituskatkaisukyky AC-23A 500 V (A)
128
Mitoituskatkaisukyky AC-23A 690 V (A)
128
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
25
Huippuarvo (kA)
3.8
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
50
Nimellissyöksykestojännite, Uimp (kV)
8
Nimelliseristysjännite, Ui (V)
800
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
25
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
25
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
25
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
16
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
16
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
16
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
16
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
16
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
16
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
7.5
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
7.5
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
11
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
1
Terminen nimelliskestovirta 1 s, Icw 690 V (kA)
0.7
Avoimen tilan terminen rajavirta, Ith (A)
25
Lyhyt tuotekuvaus
Kuormankytkin 4x16A UL-listattu
Kytkintyyppi
Load Break Switch
Tekninen nimi
4x16A 690V AC-22
Liitoskaapeleiden / pulttikoko Cu (mm²)
1,5..16
UL
UL 60947-4-1A
Tilavuus
0.2487 l
Leveys
47 mm
Kaapelikoko Cu
14-8 AWG

Mittakuva

Logistiikkatiedot

Pakkauskoko 1 (kpl)
1
Pakkauskoko 1 syvyys
63 mm
Pakkauskoko 1 GTIN-koodi
6419410268872
Pakkauskoko 1 korkeus
84 mm
Pakkauskoko 1 tilavuus
0.3334 l
Pakkauskoko 1 paino
0.1807 kg
Pakkauskoko 1 leveys
63 mm
Myyntiyksikkö
1
