Turvalliseen ja luotettavaan sähkönlähteen vaihtoon suunnitellut Katkon koteloidut vaihtokytkimet (16–160A) varmistavat häiriöttömän toiminnan kohteissa, joissa sähkönsyötön jatkuvuus on välttämätöntä. Ne on suunniteltu pitkäaikaiseen kestävyyteen.
Vaihtokytkimiä käytetään muun muassa varavoimajärjestelmissä ja teollisissa asennuksissa, ja ne tarjoavat toimintavarman suorituskyvyn sekä helpon ja tehokkaan asennuksen ja huollon.
GTIN-koodi
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
Kotelotyyppi
Kotelo
Tekniset tiedot
Kaapeliläpiviennit
3 x M25 (11,0-17,0 mm), plastic
Syvyys
104 mm
EMC
false
Kotelo
M2 (96 x 130 x 74 mm)
Kotelotyyppi
Polykarbonaatti
ETIM-luokka
EC000216
GTIN-koodi
6419410346952
Korkeus
130 mm
IP-luokka
IP66
Pitkä tuotenimi
2-pole, Polycarbonate enclosure; W96.4 x H130.4 x D106, Cable entries: 3 x M25 (11,0-17,0 mm), plastic
Liittimien maksimi kiristysmomentti (Nm)
1.8
Mekaaninen kestävyys (toimintajaksoa)
20000
Nimellisarvot kun kaapelikoko (mm²)
10
Napojen lukumäärä
2
Tuotetyyppi

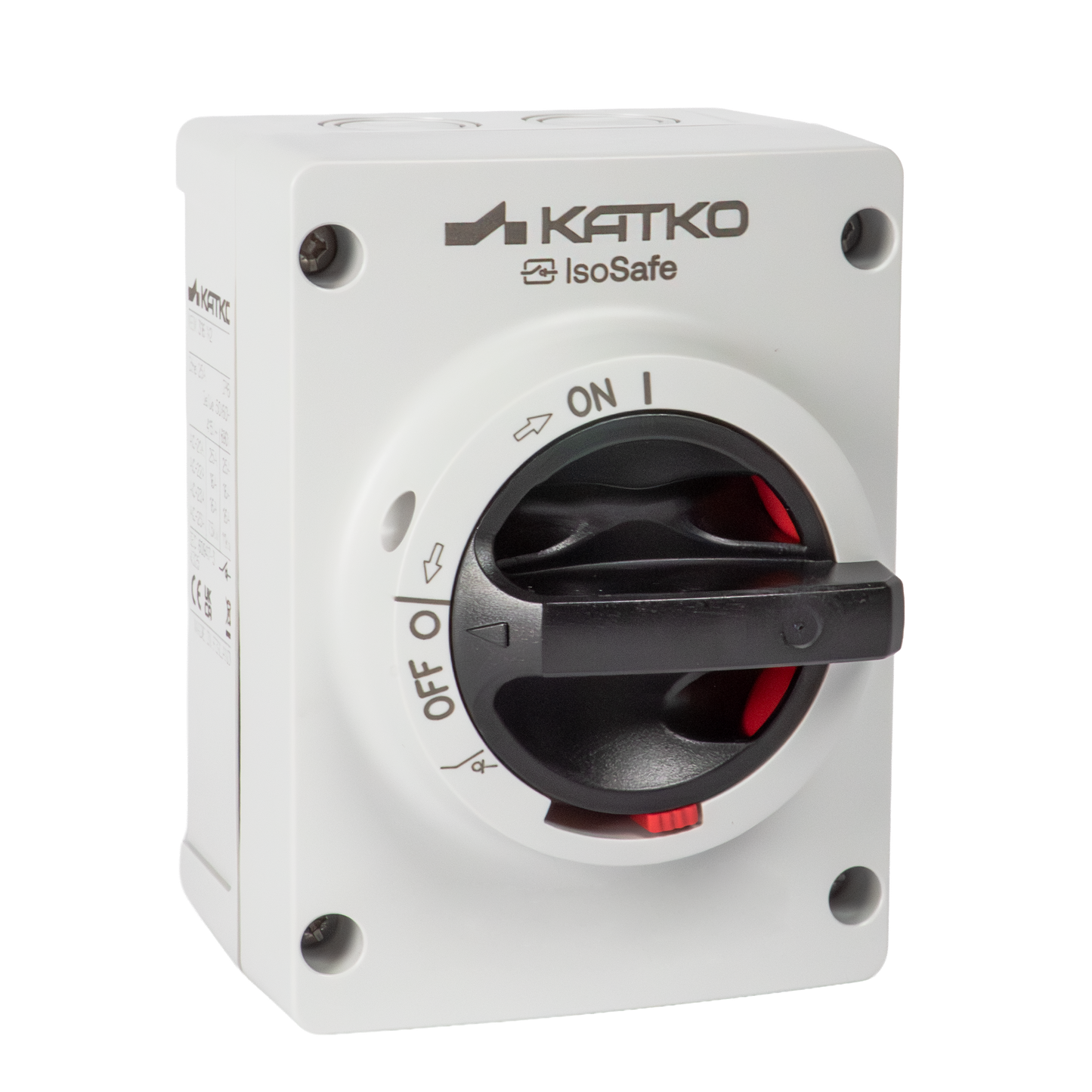

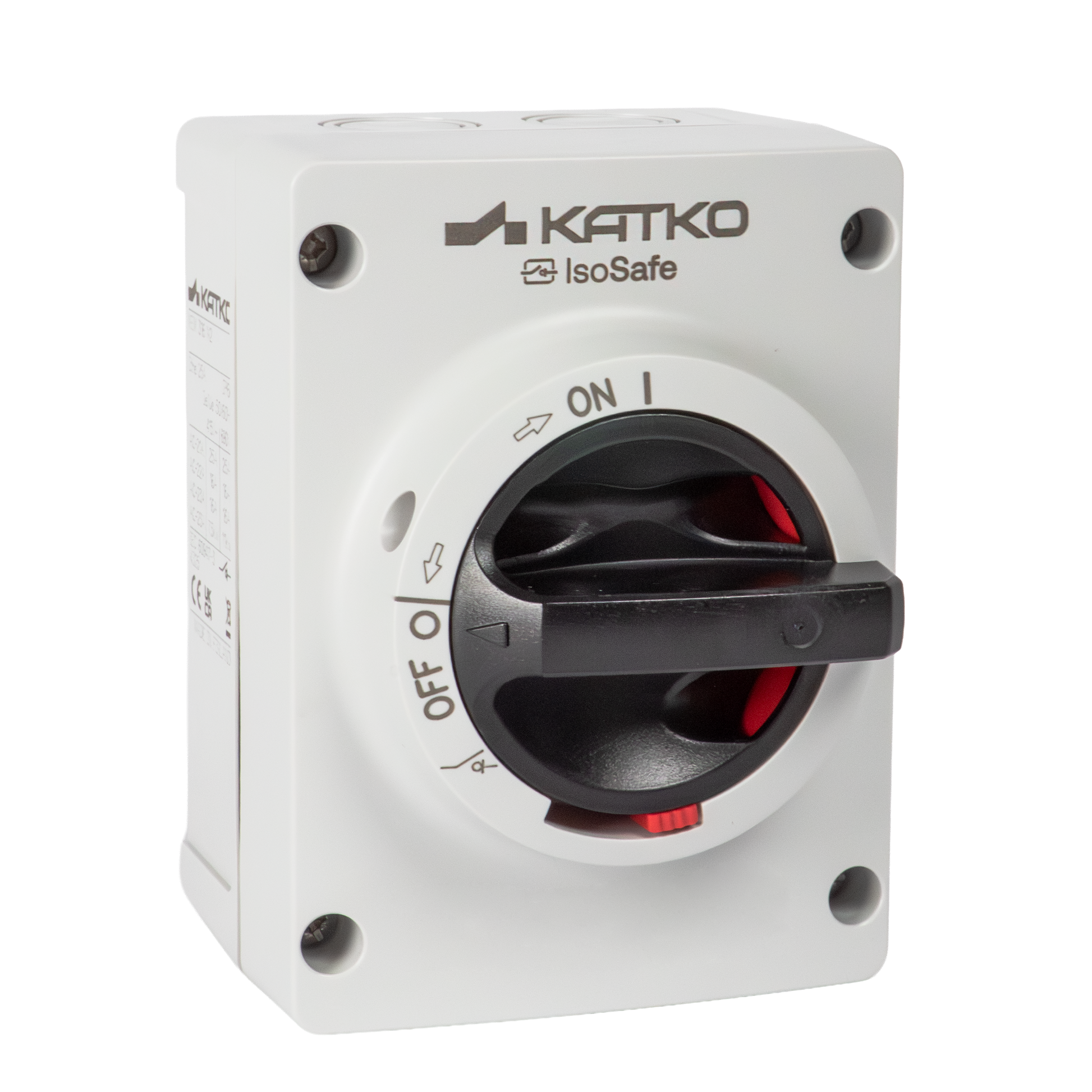

TKM 225VV M2 3XM25P
Mitoituskatkaisukyky AC-23A 415 V (A)
200
Nimellissyöksykestojännite, Uimp (kV)
8
Nimelliseristysjännite, Ui (V)
690
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
25
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
25
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
25
Oikosulun nimellissulkemiskyky, Icm 415 V (kA)
1.5
Terminen nimelliskestovirta 1 s, Icw 415 V (kA)
1.1
Koteloidun laitteen terminen rajavirta, Ithe (A)
40
Avoimen tilan terminen rajavirta, Ith (A)
40
Lyhyt tuotekuvaus
Vaihtokytkin 2x25A IP66
Kytkintyyppi
Cam Switch
Tekninen nimi
2x25A 400V 11kW
Liitoskaapeleiden / pulttikoko Cu (mm²)
1,5..16
Tilavuus
1.2979 l
Leveys
96 mm
Mittakuva
Logistiikkatiedot
Pakkauskoko 1
1
Pakkauskoko 1 GTIN-koodi
6419410346952
Myyntiyksikkö
1
Ladattavat tiedostot
- Mittakuvat (IsoSafe_M2_Dim.png)
- Esitteet (Katko IsoSafe Catalogue - Safety Switches & Isolators)
- Esitteet (Katko IsoSafe Tuoteluettelo - Turvakytkimet FI)
- Esitteet (Katalog Wyrobów KATKO IsoSafe – Wyłączniki bezpieczeństwa i rozłączniki PL)
- STEP-tiedostot (IsoSafe_M2.zip)
- DWG-tiedostot (IsoSafe_M2_LK10.zip)
- Asennusohjeet (KATKO_IsoSafe_TKM_installation_manual_39.pdf)
