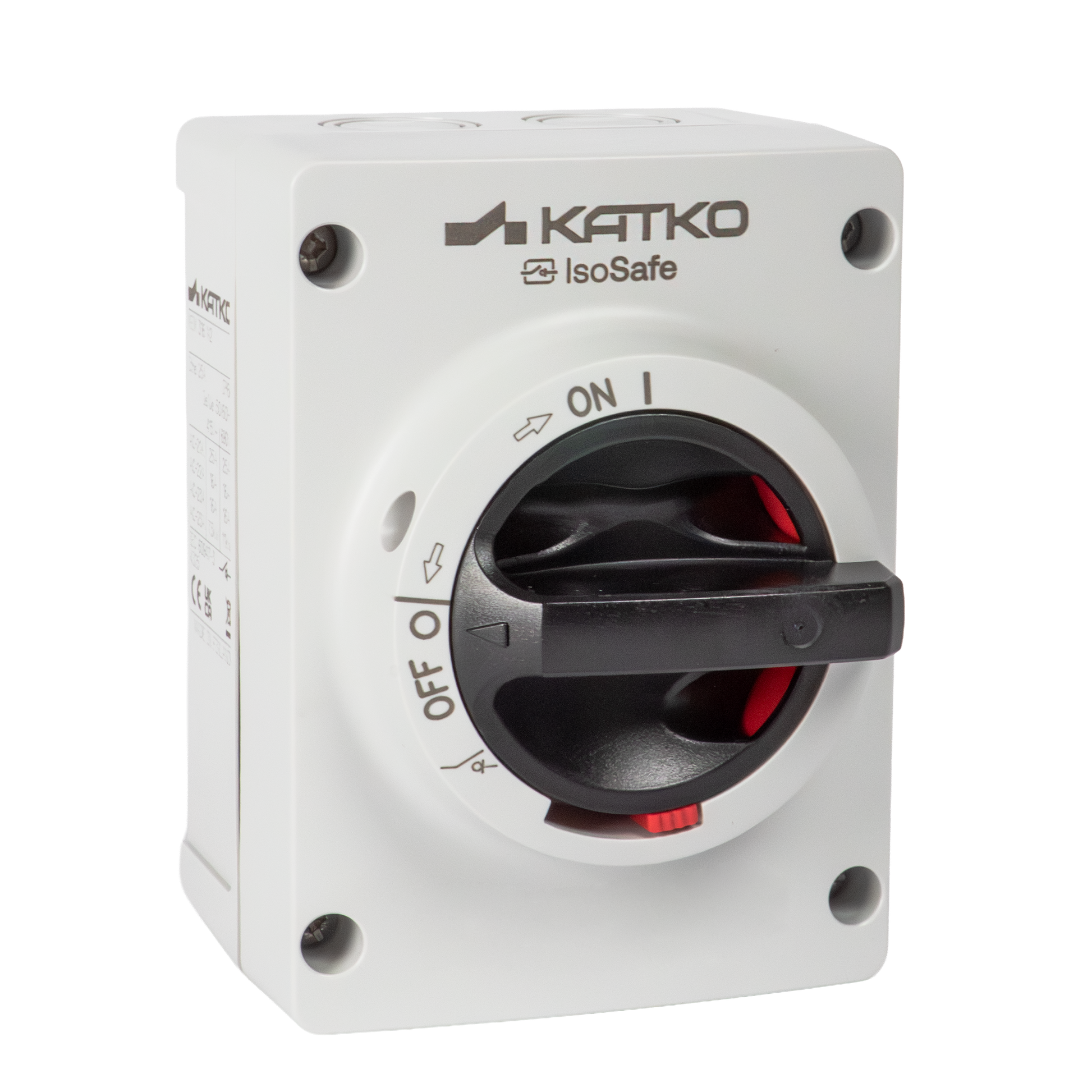

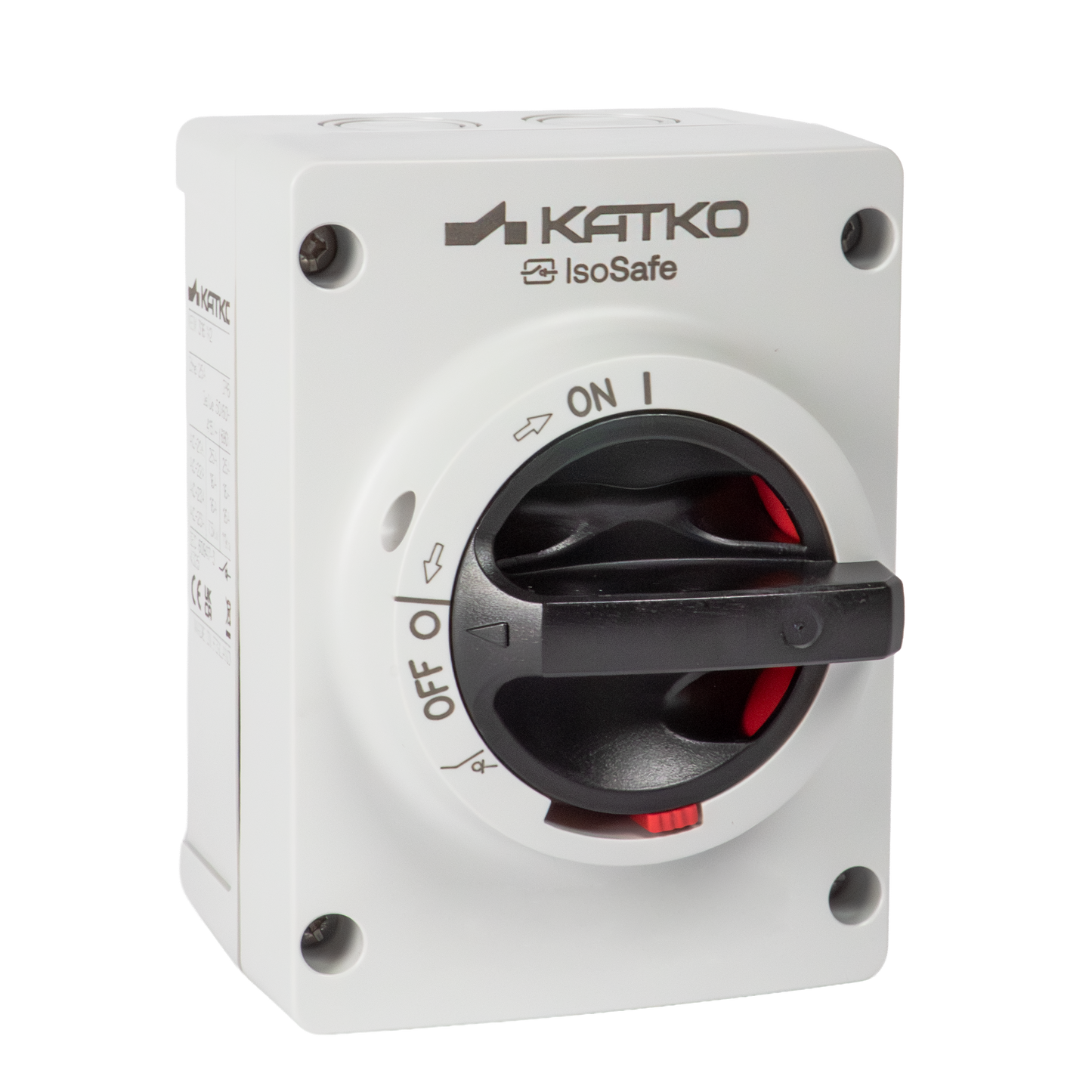

TKM 316SSVV M2

Vaihtokytkin 3x16A IP66 2NO

TKM 316SSVV M2

Turvalliseen ja luotettavaan sähkönlähteen vaihtoon suunnitellut Katkon koteloidut vaihtokytkimet (16–160A) varmistavat häiriöttömän toiminnan kohteissa, joissa sähkönsyötön jatkuvuus on välttämätöntä. Ne on suunniteltu pitkäaikaiseen kestävyyteen.

Vaihtokytkimiä käytetään muun muassa varavoimajärjestelmissä ja teollisissa asennuksissa, ja ne tarjoavat toimintavarman suorituskyvyn sekä helpon ja tehokkaan asennuksen ja huollon.

GTIN-koodi
6419410254936
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
16
Kotelotyyppi
Polykarbonaatti
Kotelo
M2 (96 x 130 x 74 mm)
Apukosketin
2NO

Haluatko lisätietoja tästä tuotteesta?

Asiantuntijamme on apunasi.

 Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Syvyys
104 mm
EMC
false
Kotelo
M2 (96 x 130 x 74 mm)
Kotelotyyppi
Polykarbonaatti
ETIM-luokka
EC000216
GTIN-koodi
6419410254936
Korkeus
130 mm
IP-luokka
IP66
Pitkä tuotenimi
3-pole, 2x Normally closed auxiliary contacts, Polycarbonate enclosure; W96.4 x H130.4 x D106
Liittimien maksimi kiristysmomentti (Nm)
1.8
Mekaaninen kestävyys (toimintajaksoa)
20000
Apukosketin
2NO
Nimellisarvot kun kaapelikoko (mm²)
4
Napojen lukumäärä
3
Tuotetyyppi
TKM 316SSVV M2
Mitoituskatkaisukyky AC-23A 415 V (A)
128
Nimellissyöksykestojännite, Uimp (kV)
8
Nimelliseristysjännite, Ui (V)
690
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
16
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
16
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
16
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
7.5
Oikosulun nimellissulkemiskyky, Icm 415 V (kA)
1.5
Terminen nimelliskestovirta 1 s, Icw 415 V (kA)
1.1
Koteloidun laitteen terminen rajavirta, Ithe (A)
25
Avoimen tilan terminen rajavirta, Ith (A)
25
Lyhyt tuotekuvaus
Vaihtokytkin 3x16A IP66 2NO
Kytkintyyppi
Cam Switch
Tekninen nimi
3x16A 400V 7.5kW
Liitoskaapeleiden / pulttikoko Cu (mm²)
1,5..16
Tilavuus
1.2979 l
Leveys
96 mm

Mittakuva

Logistiikkatiedot

Pakkauskoko 1
1
Pakkauskoko 1 syvyys
106 mm
Pakkauskoko 1 GTIN-koodi
6419410254936
Pakkauskoko 1 korkeus
130.4 mm
Pakkauskoko 1 tilavuus
1.3325 l
Pakkauskoko 1 leveys
96.4 mm
Myyntiyksikkö
1
