Katkon LoadSafe 200–250A kompaktit kuormankytkimet tarjoavat luotettavan kuorman katkaisun keskirasitteisiin asennuksiin aina 250 ampeeriin asti. Kompakti rakenne soveltuu erinomaisesti kohteisiin, joissa tila on rajallinen mutta korkea suorituskyky on silti välttämätöntä. Kytkimet on testattu kestävyyden ja toimintavarmuuden varmistamiseksi, ja ne tukevat luotettavaa sähkönjakelua monenlaisissa teollisissa ja rakennuskohteissa.
Tekniset tiedot
Syvyys
107 mm
ETIM-luokka
EC000216
Sähkönumero FI
3600227
GTIN-koodi
6419410218051
Korkeus
87 mm
Pitkä tuotenimi

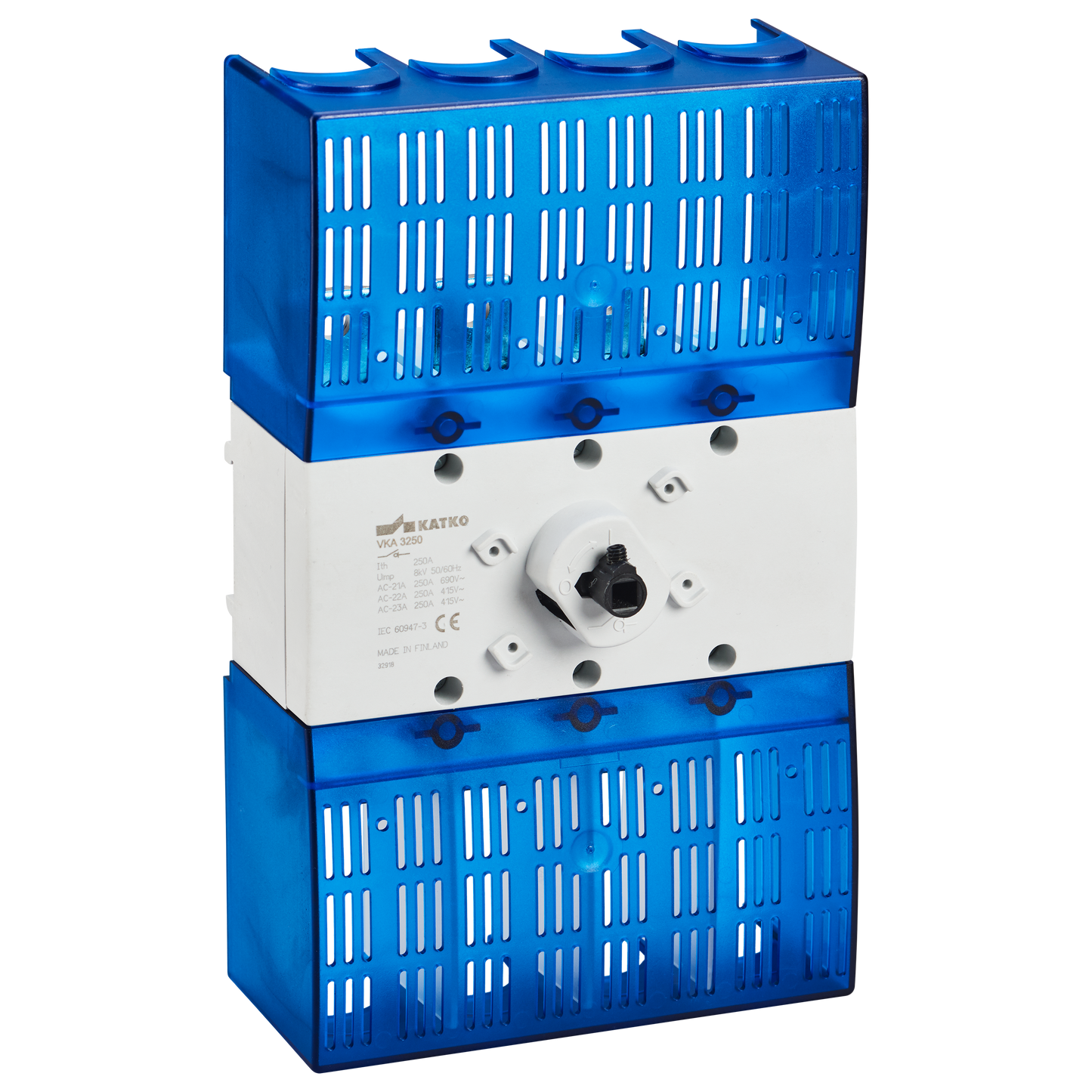

Rotary switch, 3-pole, Handle, 2 x Terminal covers,4 x Phase barriers
Liittimien maksimi kiristysmomentti (Nm)
15..22
Mekaaninen kestävyys (toimintajaksoa)
16000
Nimellisarvot kun kaapelikoko (mm²)
120
Napojen lukumäärä
3
Tuotetyyppi
VKA 3250 L228AD12T6LK12 2XLS4XVS
Mitoituskatkaisukyky AC-23A 415 V (A)
2000
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
250
Huippuarvo (kA)
22
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
50
Nimellissyöksykestojännite, Uimp (kV)
8
Nimelliseristysjännite, Ui (V)
1000
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
250
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
250
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
250
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
250
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
250
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
132
Oikosulun nimellissulkemiskyky, Icm 415 V (kA)
11.4
Terminen nimelliskestovirta 1 s, Icw 415 V (kA)
6.5
Avoimen tilan terminen rajavirta, Ith (A)
250
Lyhyt tuotekuvaus
Kuormankytkin 3x250A
Kytkintyyppi
Load Break Switch
Tekninen nimi
3x250A 400V 132kW
Liitoskaapeleiden / pulttikoko Cu (mm²)
M8
Tilavuus
2.5134 l
Leveys
270 mm
Mittakuva
Logistiikkatiedot
Pakkauskoko 1
1
Pakkauskoko 1 syvyys
107 mm
Pakkauskoko 1 GTIN-koodi
6419410218051
Pakkauskoko 1 korkeus
87 mm
Pakkauskoko 1 tilavuus
0.9961 l
Pakkauskoko 1 leveys
107 mm
Myyntiyksikkö
1
Ladattavat tiedostot
- Mittakuvat (LoadSafe_VKA_3P_4P_200_250_Dim.png)
- Kytkentäkaaviot (KATKO_KU3P_diagram)
- Esitteet (Katko LoadSafe Catalogue - Load Break and Change-Over Switches EN)
- Esitteet (Katko LoadSafe Tuoteluettelo - Kuormankytkimet ja vaihtokytkimet FI)
- STEP-tiedostot (LoadSafe_VKA_3P_200_250.zip)
- Asennusohjeet (KATKO_LoadSafe_VKA_200_250_installation_manual_51_en.pdf)
