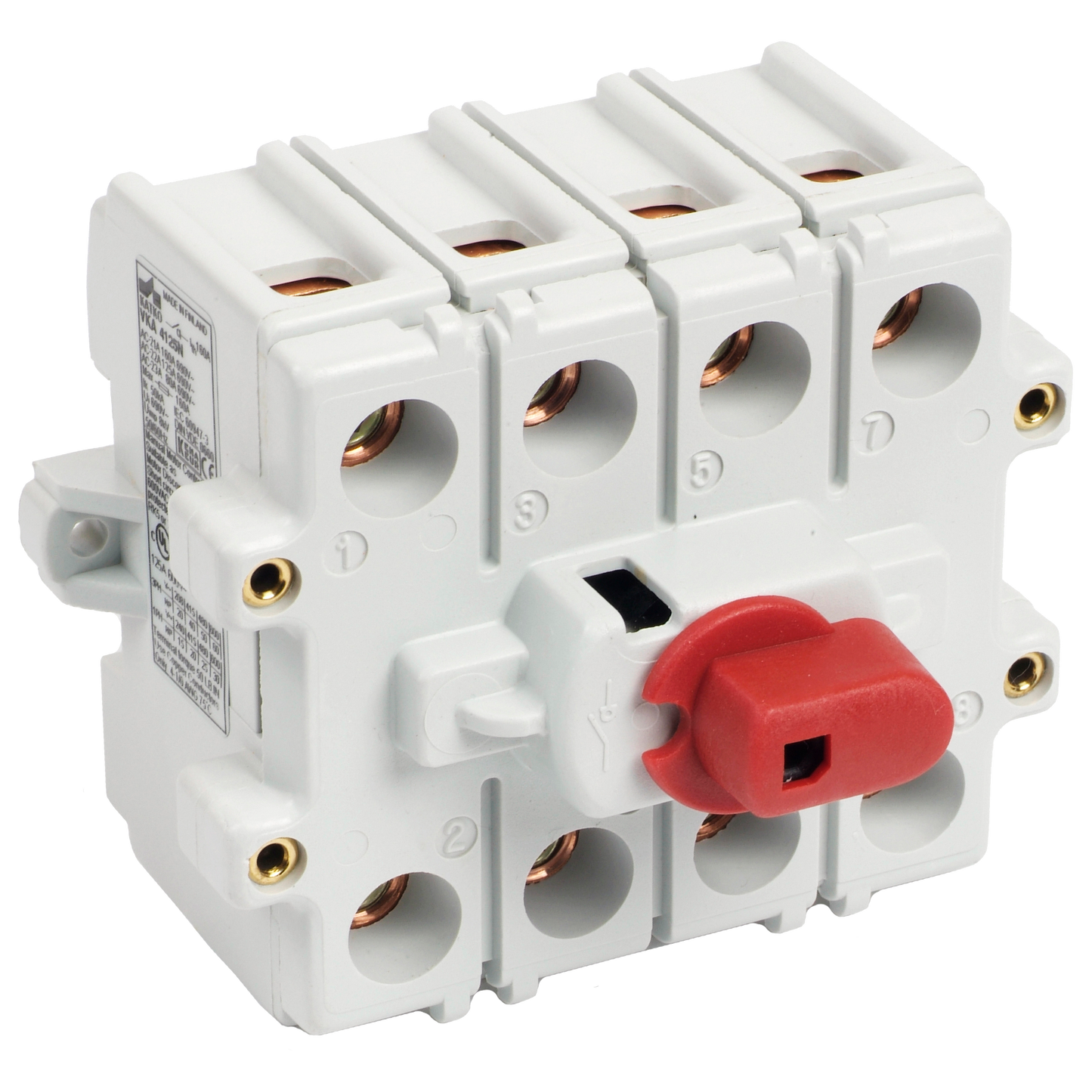

VKA 4125N

Kuormankytkin 4x125A

VKA 4125N

Tuotenumero
21860
Sähkönumero FI
3635096
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
125
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
125
Download Product Datasheet

Haluatko lisätietoja tästä tuotteesta?

Asiantuntijamme on apunasi.

 Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

GTIN-koodi
6419410218600
Ampeerit 600V
125.0
Syvyys
85 mm
ETIM-luokka
EC000216
Sähkönumero FI
3635096
Korkeus
85 mm
HP 208V
20.0
HP 415V
25.0
HP 480V
50.0
HP 600V
60.0
Liittimien maksimi kiristysmomentti (Nm)
6
Mekaaninen kestävyys (toimintajaksoa)
16000
Nimellisarvot kun kaapelikoko (mm²)
70
Napojen lukumäärä
4
Tuotetyyppi
VKA 4125N
Mitoituskatkaisukyky AC-23A 415 V (A)
800
Mitoituskatkaisukyky AC-23A 500 V (A)
640
Mitoituskatkaisukyky AC-23A 690 V (A)
640
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
160
Huippuarvo (kA)
13.7
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
50
Nimellissyöksykestojännite, Uimp (kV)
8
Nimelliseristysjännite, Ui (V)
800
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
160
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
160
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
160
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
125
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
125
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
125
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
100
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
80
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
80
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
55
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
55
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
55
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
5.1
Terminen nimelliskestovirta 1 s, Icw 690 V (kA)
3.5
Avoimen tilan terminen rajavirta, Ith (A)
160
Lyhyt tuotekuvaus
Kuormankytkin 4x125A
Kytkintyyppi
Load Break Switch
Tekninen nimi
4x125A 690V AC-22
Liitoskaapeleiden / pulttikoko Cu (mm²)
6..70
UL
UL 60947-4-1A
Tilavuus
0.7225 l
Leveys
100 mm
Kaapelikoko Cu
8-1/0 AWG

Ei saatavilla

Mittakuva

Ei saatavilla

Logistiikkatiedot

Pakkauskoko 1
1
Pakkauskoko 1 syvyys
85 mm
Pakkauskoko 1 GTIN-koodi
6419410218600
Pakkauskoko 1 korkeus
85 mm
Pakkauskoko 1 tilavuus
0.6141 l
Pakkauskoko 1 leveys
85 mm
Myyntiyksikkö
1
